PTFIX 18X2,5-NS15A RD
PTFIX 18X2,5-NS15A RD 0154374 PHOENIX CONTACT Bus system flat-type plug
$0.00米ドル
4303 在庫あり
主な仕様
:62.3 dB (at 4 МHz)
コーディング:A
シールド:Aluminum-coated foil, tinned copper braided shield
ケーブルタイプ:Ethernet flexible CAT5, 4-pair
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 62.3 dB (at 4 МHz) | |
| コーディング | A |
| シールド | Aluminum-coated foil, tinned copper braided shield |
| ケーブルタイプ | Ethernet flexible CAT5, 4-pair |
| ヘッドデザイン | Socket |
| ケーブル長 | 0.29 m |
| ケーブル重量 | 47 kg/km |
| ハロゲンフリー | according to IEC 60754-1 |
| 製品タイプ | Circular connectors (device side) |
| ショートシンボル | 02YS(ST)C11Y |
| UL AWMスタイル | 20963 (80°C/30 V) |
| 取り付けタイプ | Rear mounting, M16 x 1.5 thread with flat nut |
| 全体的なひねり | 4 pairs for core |
| シール材 | NBR |
| ツイストペア | 2 cores to the pair |
| ケーブル容量 | 48 nF/km (at 1 kHz) |
| 信号実行時間 | 5.3 ns/m |
| 波動インピーダンス | 100 Ω |
| AWG信号線 | 26 |
| ケーブル構造 | 4x2xAWG26/7, SF/UTP |
| ループ抵抗 | ≤ 290.00 Ω/km |
| 接触材料 | CuZn |
| 難燃性 | according to IEC 60332-1-2 |
| ヘッドねじの種類 | M12 |
| 抗張力 | ≤ 100 N |
| ヘッドケーブル出口 | straight |
| 耐油性 | in accordance with EN 60811-2-1 |
| 導体材料 | Bare Cu litz wires |
| 接触抵抗 | ≤ 3 mΩ |
| 公称電流IN | 2 A |
| 公称電圧UN | 30 V |
| 単線、カラー | white/blue-blue, white/orange-orange, white/green-green, white/brown-brown |
| 結合抵抗 | ≤ 100.00 mΩ/m (at 10 MHz) |
| 汚染度 | 3 |
| 寸法図 | |
| ポジション数 | 8 |
| 保護の程度 | IP67 |
| ケーブル出口の数 | 1 |
| 過電圧カテゴリー | II |
| 信号の種類/カテゴリ | Ethernet CAT5 (IEC 11801), 1 Gbps |
| 絶縁抵抗 | ≥ 100 MΩ |
| 外装シース、カラー | water blue RAL 5021 |
| 公称電圧、ケーブル | ≤ 100 V |
| 外装材 | PUR |
| テスト電圧 コア/コア | 700 V (50 Hz, 1 min.) |
| 導体断面積 | 4x 2x 0.14 mm² |
| ケーブル外径 | 6.40 mm ±0.2 mm |
| 光シールドカバー | 70 % |
| 戻り減衰（RL） | 23 dB (at 4 МHz) |
| 厚さ、外皮 | 1.05 mm |
| 接触キャリア材料 | PA 6.6 |
| 接触面材質 | Ni/Au |
| 材質電線絶縁体 | Foamed PE |
| 試験電圧 コア/シールド | 700.00 V (50 Hz, 1 min.) |
| ケーブルタイプ（略称） | 94B |
| 最大導体抵抗 | 150 mΩ/m |
| ケーブル絶縁抵抗 | ≥ 5 GΩ*km |
| 挿入/離脱サイクル | > 100 |
| ねじ接続用材質 | Brass, nickel-plated |
| 絶縁体を含む線径 | 0.96 mm |
| 周囲温度（動作） | -20 °C ... 80 °C (Cable, flexible installation) |
| 導体構造信号線 | 7x 0.16 mm |
| 近端クロストーク減衰（NEXT） | 71.3 dB (with 1 MHz) |
| UL 94準拠の難燃性評価 | V0 |
| 伝送特性（カテゴリー） | CAT5 (IEC 11801:2002) |
| 最小曲げ半径、固定設置 | 4 x D |
| 最小曲げ半径、柔軟な設置 | 8 x D |
| 電力合計近端クロストーク減衰（PSNEXT） | 62.3 dB (with 1 MHz) |
製品説明

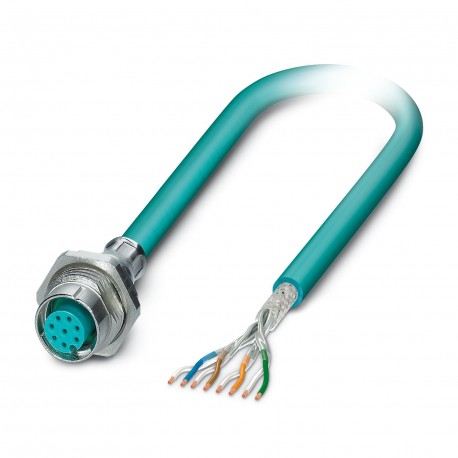

Bus system flush-type socket, Ethernet, 8-pos., M12, shielded, rear/screw mounting with M16 thread, with 1 m bus cable, 4 x 2 x 0.26 mm2
