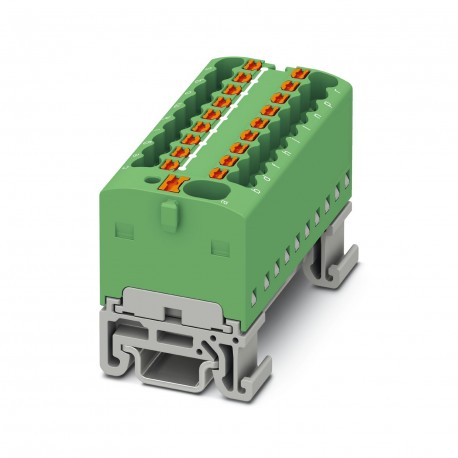

| パラメータ | 価値 |
|---|---|
| GTIN | 4055626665511 |
| 注文キー | 1047446 |
| (図面) | 2.5 mm² / 0.7 kg |
| カタログページ | Page 437 (C-1-2019) |
| 梱包単位 | 1 pc |
| 幅(一般) | 43.9 mm |
| カラー(図面) | green |
| 長さ(一般) | 21.6 mm |
| 原産国 | PL (Poland) |
| ETIM 5.0 (eCl@ss) | EC000897 |
| ETIM 6.0 (eCl@ss) | EC000897 |
| ETIM 7.0 (eCl@ss) | EC000897 |
| (接続データ) | IEC 60998-2-2 |
| 設定点(図面) | 5 N |
| ASDレベル(絵) | 6.12 (m/s2)2/Hz |
| 関税番号 | 85369010 |
| ショックフォーム(図面) | Half-sine |
| 高さNS 15(一般) | 27.4 mm |
| 最小注文数量 | 20 pc |
| 加速(図面) | 30g |
| 接続(寸法) | Feed-in stage |
| テストスペクトル(図面) | Service life test category 2, bogie-mounted |
| ショック持続時間(図面) | 18 ms |
| テスト頻度(図面) | f1= 5 Hz to f2= 250 Hz |
| サイドパネルを開く(図面) | No |
| 試験手順(図面) | X-, Y- and Z-axis (pos. and neg.) |
| レベル数(図面) | 1 |
| 指の保護(図面) | guaranteed |
| 衝撃試験結果(図面) | Test passed |
| eCl@ss 8.0 (分類) | 27141120 |
| eCl@ss 9.0 (分類) | 27141120 |
| 曲げ試験ターン(図面) | 135 |
| 公称電流IN(図面) | 41 A |
| 公称電圧UN(図面) | 500 V |
| 短時間電流(図面) | 0.3 kA |
| ストリップ長さ(寸法) | 10 mm ... 12 mm |
| 接続方法(寸法) | Push-in connection |
| 汚染度(図面) | 3 |
| 断熱材(図面) | PA |
| 定格サージ電圧(図面) | 6 kV |
| 引張試験結果(図面) | Test passed |
| 最大負荷電流(図面) | 41 A (with 6 mm² conductor cross section) |
| 過電圧カテゴリー(図面) | III |
| 老化試験結果(図面) | Test passed |
| キャリアへのタイトフィット(図面) | NS 35/NS 15 |
| 最大合計電流(図面) | 41 A |
| 公称断面積(図面) | 1.5 mm² |
| 接続数(図面) | 19 |
| 曲げ試験結果(図面) | Test passed |
| 熱試験結果(図面) | Test passed |
| 軸ごとのテスト期間(図面) | 5 h |
| 牽引力設定点(図面) | 10 N |
| 絶縁材料群(図面) | I |
| 1個あたりの重量(梱包を除く) | 0.000 g |
| 要件、電圧降下(図面) | ≤ 1.6 mV |
| 手の甲の保護(図面) | guaranteed |
| 曲げ試験回転速度(図面) | 10 rpm |
| 内径円筒ゲージ(寸法) | A3 |
| 電圧降下試験結果(図面) | Test passed |
| サージ電圧試験設定点(図面) | 7.3 kV |
| サージ電圧試験結果(図面) | Test passed |
| 公称断面積フィードイン(図面) | 4 mm² |
| NF F16-101、NF F10-102 クラスF(図面) | 2 |
| NF F16-101、NF F10-102 クラス I(図面) | 2 |
| 方向ごとの衝撃数(図面) | 3 |
| サポートへのタイトフィットの結果(図面) | Test passed |
| 短絡安定性の結果(図面) | Test passed |
| 試験仕様、衝撃試験(図面) | DIN EN 50155 (VDE 0115-200):2018-05 |
| 温度上昇試験結果(図面) | Test passed |
| 酸素指数 (DIN EN ISO 4589-2) (図面) | >32 % |
| 導体断面積 AWG 最大 (寸法) | 10 |
| 導体断面積AWG最小(寸法) | 24 |
| 標準に準拠した接続(寸法) | IEC 60998-2-2 |
| 衝撃保護試験仕様(図面) | DIN EN 50274 (VDE 0660-514):2002-11 |
| 導体断面積(最大)(寸法) | 4 mm² |
| 導体断面積(最小)(寸法) | 0.2 mm² |
| 導体断面引張試験(図面) | 0.14 mm² |
| 燃焼試験方法(DIN EN 60695-11-10)(図面) | V0 |
| UL 94準拠の難燃性評価(図面) | V0 |
| 煙ガス毒性 NFPA 130 (SMP 800C) (図面) | passed |
| 導体断面積(フレキシブル)最小値(寸法) | 0.2 mm² |
| 標準に準拠した接続(接続データ) | IEC 60947-7-1 |
| 振動・広帯域ノイズ試験結果(図面) | Test passed |
| 電源周波数耐電圧設定点(図面) | 1.89 kV |
| 表面燃焼性 NFPA 130 (ASTM E 162) (図面) | passed |
| 曲げ試験導体断面積/重量(図面) | 0.2 mm² / 0.2 kg |
| 最大AWG導体断面積、フレキシブル(寸法) | 10 |
| 最小AWG導体断面積、フレキシブル(寸法) | 24 |
| 導体断面積短絡試験(図面) | 2.5 mm² |
| UL 94準拠の難燃性評価(接続データ) | V0 |
| 寒冷地における静的絶縁材料の適用(図面) | -60 °C |
| 鉄道車両の火災挙動(DIN 5510-2)(図面) | Test passed |
| 熱量測定による発熱量NFPA 130(ASTM E 1354)(図面) | 27,5 MJ/kg |
| 商用周波耐電圧試験結果(図面) | Test passed |
| 試験仕様、振動、広帯域ノイズ(図面) | DIN EN 50155 (VDE 0115-200):2018-05 |
| 鉄道車両の防火(DIN EN 45545-2)R22(図面) | HL 1 - HL 3 |
| 鉄道車両の防火(DIN EN 45545-2)R23(図面) | HL 1 - HL 3 |
| 鉄道車両の防火(DIN EN 45545-2)R24(図面) | HL 1 - HL 3 |
| 鉄道車両の防火(DIN EN 45545-2)R26(図面) | HL 1 - HL 3 |
| 煙の比光学密度 NFPA 130 (ASTM E 662) (図面) | passed |
| 相対断熱材温度指数(電気、UL 746 B)(図面) | 130 °C |
| 熱特性(ニードル炎)有効持続時間の証明(図面) | 30 s |
| ネジレスモジュラー端子台の温度サイクルの劣化試験(図面) | 192 |
| 断熱材の温度指数(DIN EN 60216-1(VDE 0304-21))(図面) | 125 °C |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ付き最大。(寸法) | 4 mm² |
| 導体断面積フレキシブル、フェルール付きプラスチックスリーブ最小(寸法) | 0.2 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。(寸法) | 4 mm² |
| 導体断面積(フレキシブル、フェルール付き、プラスチックスリーブなし)最小(寸法) | 0.2 mm² |
| 端子点の機械的安定性試験結果(導体接続×5)(図面) | Test passed |
