在庫あり 注目商品
PTFIX 4X1,5 BK

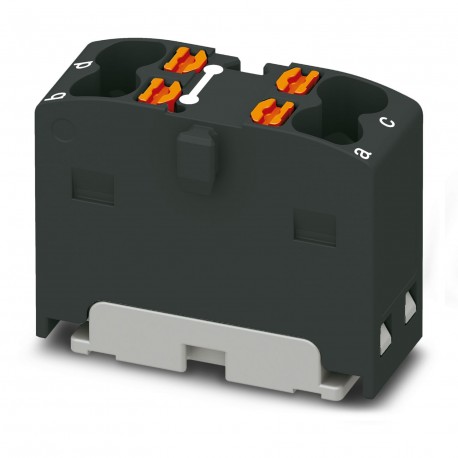

PTFIX 4X1,5 BK 1046616 PHOENIX CONTACT Distribution block, bridged internally, The blocks can be bridged wit..
$0.00米ドル
4338 在庫あり
主な仕様
GTIN:4055626643618
注文キー:1046616
（図面）:2.5 mm² / 0.7 kg
カタログページ:Page 429 (C-1-2019)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626643618 |
| 注文キー | 1046616 |
| （図面） | 2.5 mm² / 0.7 kg |
| カタログページ | Page 429 (C-1-2019) |
| 梱包単位 | 1 pc |
| 注記（図面） | Notes on operation The blocks can be bridged with one another via the conductor shaft. For corresponding plug-in bridges, see accessories |
| 幅（一般） | 8.3 mm |
| カラー（図面） | black |
| 高さ（一般） | 17.7 mm |
| 長さ（一般） | 21.6 mm |
| UNSPSC 11（ETIM） | 39121410 |
| 原産国 | PL (Poland) |
| ETIM 3.0（eCl@ss） | EC000897 |
| ETIM 4.0（eCl@ss） | EC000897 |
| ETIM 5.0 (eCl@ss) | EC000897 |
| ETIM 6.0 (eCl@ss) | EC000897 |
| ETIM 7.0 (eCl@ss) | EC000897 |
| UNSPSC 13.2 (ETIM) | 39121410 |
| UNSPSC 18.0（ETIM） | 39121410 |
| UNSPSC 19.0 (ETIM) | 39121410 |
| UNSPSC 20.0（ETIM） | 39121410 |
| UNSPSC 21.0（ETIM） | 39121410 |
| UNSPSC 6.01（ETIM） | 30211811 |
| 設定点（図面） | 1 N |
| UNSPSC 12.01 (ETIM) | 39121410 |
| ASDレベル（絵） | 6.12 (m/s2)2/Hz |
| 関税番号 | 85369010 |
| UNSPSC 7.0901 (ETIM) | 39121410 |
| ポテンシャル（図面） | 1 |
| ショックフォーム（図面） | Half-sine |
| 最小注文数量 | 30 pc |
| 加速（図面） | 30g |
| テストスペクトル（図面） | Service life test category 2, bogie-mounted |
| ショック持続時間（図面） | 18 ms |
| テスト頻度（図面） | f1= 5 Hz to f2= 250 Hz |
| サイドパネルを開く（図面） | No |
| 試験手順（図面） | X-, Y- and Z-axis (pos. and neg.) |
| レベル数（図面） | 1 |
| （基準および規制） | No hazardous substances above threshold values |
| 指の保護（図面） | guaranteed |
| 衝撃試験結果（図面） | Test passed |
| eCl@ss 4.0（分類） | 27141121 |
| eCl@ss 4.1 (分類) | 27141121 |
| eCl@ss 5.0 (分類) | 27141120 |
| eCl@ss 5.1 (分類) | 27141120 |
| eCl@ss 6.0 (分類) | 27141100 |
| eCl@ss 7.0 (分類) | 27141120 |
| eCl@ss 8.0 (分類) | 27141120 |
| eCl@ss 9.0 (分類) | 27141120 |
| 曲げ試験ターン（図面） | 135 |
| 公称電流IN（図面） | 17.5 A |
| 公称電圧UN（図面） | 450 V |
| 短時間電流（図面） | 0.3 kA |
| ストリップ長さ（寸法） | 8 mm ... 10 mm |
| 接続方法（寸法） | Push-in connection |
| 汚染度（図面） | 3 |
| 断熱材（図面） | PA |
| 定格サージ電圧（図面） | 6 kV |
| 最大負荷電流（図面） | 22 A |
| 過電圧カテゴリー（図面） | III |
| 老化試験結果（図面） | Test passed |
| キャリアへのタイトフィット（図面） | NS 35/NS 15 |
| 最大合計電流（図面） | 26 A |
| 公称断面積（図面） | 1.5 mm² |
| 接続数（図面） | 4 |
| 曲げ試験結果（図面） | Test passed |
| 熱試験結果（図面） | Test passed |
| 軸ごとのテスト期間（図面） | 5 h |
| 絶縁材料群（図面） | I |
| 1個あたりの重量（梱包を除く） | 3.330 g |
| 手の甲の保護（図面） | guaranteed |
| 曲げ試験回転速度（図面） | 10 rpm |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 内径円筒ゲージ（寸法） | A1 / B1 |
| サージ電圧試験結果（図面） | Test passed |
| NF F16-101、NF F10-102 クラスF（図面） | 2 |
| NF F16-101、NF F10-102 クラス I（図面） | 2 |
| 方向ごとの衝撃数（図面） | 3 |
| サポートへのタイトフィットの結果（図面） | Test passed |
| 短絡安定性の結果（図面） | Test passed |
| 試験仕様、衝撃試験（図面） | DIN EN 50155 (VDE 0115-200):2018-05 |
| 温度上昇試験結果（図面） | Test passed |
| 酸素指数 (DIN EN ISO 4589-2) (図面) | >32 % |
| 導体断面積 AWG 最大 (寸法) | 14 |
| 導体断面積AWG最小（寸法） | 26 |
| 標準に準拠した接続（寸法） | IEC 60998-2-2 |
| 衝撃保護試験仕様（図面） | DIN EN 50274 (VDE 0660-514):2002-11 |
| 導体断面積（最大）（寸法） | 1.5 mm² |
| 導体断面積（最小）（寸法） | 0.14 mm² |
| 燃焼試験方法（DIN EN 60695-11-10）（図面） | V0 |
| UL 94準拠の難燃性評価（図面） | V0 |
| 煙ガス毒性 NFPA 130 (SMP 800C) (図面) | passed |
| 導体断面積（フレキシブル）最小値（寸法） | 0.14 mm² |
| 標準に準拠した接続（接続データ） | IEC 60998-2-2 |
| 振動・広帯域ノイズ試験結果（図面） | Test passed |
| 電源周波数耐電圧設定点（図面） | 1.89 kV |
| 表面燃焼性 NFPA 130 (ASTM E 162) (図面) | passed |
| 曲げ試験導体断面積/重量（図面） | 0.14 mm² / 0.2 kg |
| 最大AWG導体断面積、フレキシブル（寸法） | 12 |
| 最小AWG導体断面積、フレキシブル（寸法） | 24 |
| 導体断面積短絡試験（図面） | 2.5 mm² |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| 寒冷地における静的絶縁材料の適用（図面） | -60 °C |
| 鉄道車両の火災挙動（DIN 5510-2）（図面） | Test passed |
| 公称状態における最大消費電力（図面） | 0.56 W |
| 熱量測定による発熱量NFPA 130（ASTM E 1354）（図面） | 27,5 MJ/kg |
| 商用周波耐電圧試験結果（図面） | Test passed |
| 試験仕様、振動、広帯域ノイズ（図面） | DIN EN 50155 (VDE 0115-200):2018-05 |
| 鉄道車両の防火（DIN EN 45545-2）R22（図面） | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R23（図面） | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R24（図面） | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R26（図面） | HL 1 - HL 3 |
| 煙の比光学密度 NFPA 130 (ASTM E 662) (図面) | passed |
| 相対断熱材温度指数（電気、UL 746 B）（図面） | 130 °C |
| 熱特性（ニードル炎）有効持続時間の証明（図面） | 30 s |
| ネジレスモジュラー端子台の温度サイクルの劣化試験（図面） | 192 |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21））（図面） | 125 °C |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ付き最大。（寸法） | 1.5 mm² |
| 導体断面積フレキシブル、フェルール付きプラスチックスリーブ最小（寸法） | 0.14 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（寸法） | 1.5 mm² |
| 導体断面積（フレキシブル、フェルール付き、プラスチックスリーブなし）最小（寸法） | 0.14 mm² |
| 端子点の機械的安定性試験結果（導体接続×5）（図面） | Test passed |
製品説明
Distribution block, internally bridged, rated voltage: 450 V, rated current: 17.5 A, number of connections: 4, connection type: Push-in connection, cross-section: 0.14 mm² - 2.5 mm², mounting class: i
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Circuit diagram
