PTFIX 6/12X2,5-NS35 RD

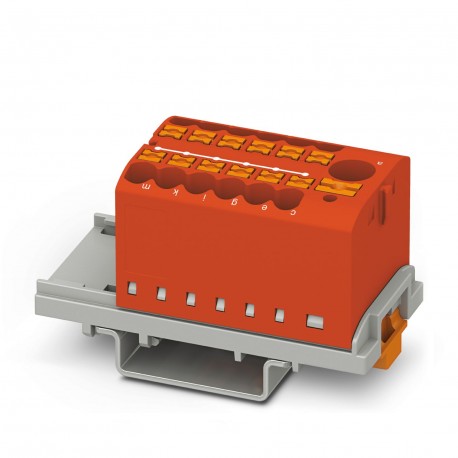

PTFIX 6/12X2,5-NS35 RD 3273092 PHOENIX CONTACT Distribution block
$0.00米ドル
3594 在庫あり
主な仕様
:For power distribution applications, IEC 60364-4-43.2008; modified + corrigendum Okt. 2008 (DIN VDE 0100-430:2010-10) section 433.2 ff must be observed!
注記:The maximum load current of a single clamping unit must not be exceeded.
色:red (RAL 3001)
幅:28.6 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| For power distribution applications, IEC 60364-4-43.2008; modified + corrigendum Okt. 2008 (DIN VDE 0100-430:2010-10) section 433.2 ff must be observed! | |
| 注記 | The maximum load current of a single clamping unit must not be exceeded. |
| 色 | red (RAL 3001) |
| 幅 | 28.6 mm |
| 身長 | 58.1 mm |
| 結果 | Test passed |
| スペクトラム | Service life test category 2, bogie-mounted |
| ASDレベル | 6.12 (m/s²)²/Hz |
| 頻度 | f1= 5 Hz to f2= 250 Hz |
| 潜在能力 | 1 |
| パルス形状 | Half-sine |
| 革命 | 135 |
| 加速度 | 3.12g |
| 製品タイプ | Distributor terminal block |
| 取り付けタイプ | NS 35/7,5 |
| 仕様 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 行数 | 1 |
| 回転速度 | 10 rpm |
| ショック持続時間 | 18 ms |
| NS 15の深さ | 30.4 mm |
| 公称電流 | 24 A |
| 公称電圧 | 690 V |
| サイドパネルを開く | No |
| テストの指示 | X-, Y- and Z-axis |
| 記事の改訂 | 03 |
| サービス入口 | yes |
| 剥ぎ取り長さ | 8 mm ... 10 mm |
| 露出時間 | 30 s |
| 断面積AWG | 26 ... 12 (converted acc. to IEC) |
| 操作上の注意 | the blocks can be bridged with one another via the conductor shaft, for corresponding plug-in bridges, see accessories |
| 温度サイクル | 192 |
| 汚染度 | 3 |
| NS 35/7,5の深さ | 32.4 mm |
| 断熱材 | PA |
| 定格サージ電圧 | 8 kV |
| 試験力設定点 | 5 N |
| 最大負荷電流 | 32 A (with 4 mm² conductor cross section) |
| 過電圧カテゴリー | III |
| 最大合計電流 | 57 A (with 10 mm² conductor cross section) |
| 公称断面積 | 2.5 mm² |
| 接続数 | 13 |
| テスト電圧設定点 | 9.8 kV |
| 軸ごとのテスト期間 | 5 h |
| DINレール/固定サポート | NS 35 |
| 定格断面積AWG | 14 |
| 絶縁材料グループ | I |
| 内部円筒ゲージ | A3 |
| 導体断面積は剛性 | 0.14 mm² ... 4 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 70 °C |
| 導体断面積/重量 | 0.5 mm² / 0.3 kg |
| 方向ごとの衝撃数 | 3 |
| 周囲温度（作動） | -5 °C ... 70 °C |
| 周囲温度（動作） | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| レベルあたりの接続数 | 13 |
| 導体断面積が柔軟 | 0.14 mm² ... 2.5 mm² |
| 標準に準拠した接続 | IEC 60947-7-1 |
| 許容湿度（動作） | 20 % ... 90 % |
| 要件温度上昇試験 | Increase in temperature ≤ 45 K |
| 短時間耐電流 6 mm² | 0.72 kA |
| 導体断面積、剛性 [AWG] | 24 ... 12 (converted acc. to IEC) |
| 短時間耐電流 10 mm² | 1.2 kA |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| フレキシブル導体断面積[AWG] | 26 ... 14 (converted acc. to IEC) |
| 許容湿度（保管/輸送） | 30 % ... 70 % |
| 寒冷地における静的断熱材の適用 | -60 °C |
| 公称条件での最大消費電力 | 0.77 W |
| フレキシブル導体断面（プラスチックスリーブ付きフェルール） | 0.14 mm² ... 2.5 mm² |
| 相対断熱材温度指数（電気、UL 746 B） | 125 °C |
| 導体断面フレキシブル（プラスチックスリーブなしのフェルール） | 0.14 mm² ... 2.5 mm² |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21）） | 125 °C |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブ付きツインフェルール付き | 0.5 mm² ... 1.5 mm² |
| 導体断面はフレキシブル（同じ断面の導体 2 本、TWIN フェルールとプラスチック スリーブ付き） | 0.5 mm² ... 1.5 mm² |
製品説明
Distribution block, Block with vertical alignment and integrated power supply, nominal voltage: 690 V, nominal current: 24 A, number of connections: 13, connection type: Push-in connection, Branch, cr
