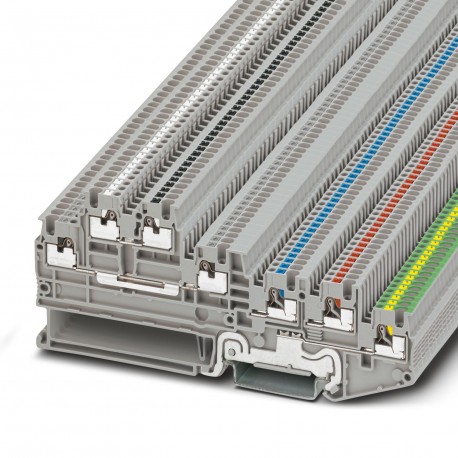

PTIO 1,5/S/5-PE/U-GY/O-WH-BK
PTIO 1,5/S/5-PE/U-GY/O-WH-BK 1099906 PHOENIX CONTACT Sensor/actuator terminal block, nom. voltage: 250 V, no..
$0.00米ドル
3443 在庫あり
主な仕様
:NS 35/15
色:gray (RAL 7042)
深さ:44.6 mm
幅:3.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| NS 35/15 | |
| 色 | gray (RAL 7042) |
| 深さ | 44.6 mm |
| 幅 | 3.5 mm |
| 身長 | 121.65 mm |
| 潜在能力 | 5 |
| 製品タイプ | Sensor/actuator terminal block |
| 取り付けタイプ | NS 35/7,5 |
| 行数 | 5 |
| エンドカバー幅 | 0.8 mm |
| 公称電流 | 13.5 A |
| 公称電圧 | 250 V |
| サイドパネルを開く | Yes |
| 記事の改訂 | 02 |
| 剥ぎ取り長さ | 8 mm ... 10 mm |
| 断面積AWG | 26 ... 16 (converted acc. to IEC) |
| NS 35/15の深さ | 59.6 mm |
| 汚染度 | 3 |
| NS 35/7,5の深さ | 52.1 mm |
| 断熱材 | PA |
| 定格サージ電圧 | 4 kV |
| 最大負荷電流 | 13.5 A |
| 過電圧カテゴリー | III |
| 公称断面積 | 1.5 mm² |
| 接続数 | 7 |
| 絶縁材料グループ | I |
| 内部円筒ゲージ | A1 / B1 |
| 導体断面積は剛性 | 0.14 mm² ... 1.5 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 70 °C |
| 周囲温度（作動） | -5 °C ... 70 °C |
| 周囲温度（動作） | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| レベルあたりの接続数 | 2 |
| 導体断面積が柔軟 | 0.14 mm² ... 1.5 mm² |
| 標準に準拠した接続 | IEC 60947-7-1 |
| 許容湿度（動作） | 20 % ... 90 % |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| フレキシブル導体断面積[AWG] | 26 ... 16 (converted acc. to IEC) |
| 許容湿度（保管/輸送） | 30 % ... 70 % |
| 公称条件での最大消費電力 | 0.56 W |
| フレキシブル導体断面（プラスチックスリーブ付きフェルール） | 0.14 mm² ... 1 mm² Using the AI-S 1-8 TQ ferrule, Item No. 1200293, is recommended |
| 導体断面フレキシブル（プラスチックスリーブなしのフェルール） | 0.14 mm² ... 1.5 mm² |
製品説明
Terminal block for detectors/actuators, nominal voltage: 250 V, nominal current: 13.5 A, number of connections: 7, connection type: Push-in connection, Dimensioning cross-section: 1.5 mm², cross-secti
