PTME 4 RD

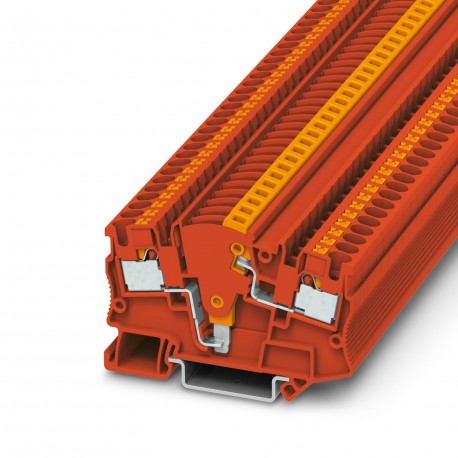

PTME 4 RD 3212143 PHOENIX CONTACT Test disconnect terminal block
$0.00米ドル
3808 在庫あり
主な仕様
:NS 35/15
色:red (RAL 3001)
深さ:48.8 mm
幅:6.2 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| NS 35/15 | |
| 色 | red (RAL 3001) |
| 深さ | 48.8 mm |
| 幅 | 6.2 mm |
| 身長 | 70.5 mm |
| 潜在能力 | 1 |
| 製品タイプ | Test disconnect terminal block |
| 組み立てノート | For isolation purposes, the screw head in NS 35/7,5 DIN rails may not exceed a height of 5 mm including the washer. |
| 取り付けタイプ | NS 35/7,5 |
| 行数 | 1 |
| エンドカバー幅 | 2.2 mm |
| 公称電流 | 24 A |
| 公称電圧 | 500 V |
| サイドパネルを開く | Yes |
| 記事の改訂 | 05 |
| 剥ぎ取り長さ | 10 mm ... 12 mm |
| 断面積AWG | 24 ... 10 (converted acc. to IEC) |
| NS 35/15の深さ | 57 mm |
| 汚染度 | 3 |
| NS 35/7,5の深さ | 49.5 mm |
| 断熱材 | PA |
| 定格サージ電圧 | 6 kV |
| 最大負荷電流 | 24 A |
| 過電圧カテゴリー | III |
| 公称断面積 | 4 mm² |
| 接続数 | 2 |
| 絶縁材料グループ | I |
| 内部円筒ゲージ | A4 |
| 導体断面積は剛性 | 0.2 mm² ... 6 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 70 °C |
| 周囲温度（作動） | -5 °C ... 70 °C () |
| 周囲温度（動作） | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| レベルあたりの接続数 | 2 |
| 導体断面積が柔軟 | 0.2 mm² ... 4 mm² |
| 標準に準拠した接続 | IEC 60947-7-1 |
| 許容湿度（動作） | 20 % ... 90 % |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| フレキシブル導体断面積[AWG] | 24 ... 12 (converted acc. to IEC) |
| 許容湿度（保管/輸送） | 30 % ... 70 % |
| 公称条件での最大消費電力 | 1.02 W |
| フレキシブル導体断面（プラスチックスリーブ付きフェルール） | 0.25 mm² ... 4 mm² |
| 導体断面フレキシブル（プラスチックスリーブなしのフェルール） | 0.25 mm² ... 4 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブ付きツインフェルール付き | 0.5 mm² ... 1 mm² |
製品説明
Borne interrupts. for circ. Size, rated voltage: 500 V, rated current: 24 A, number of connections: 2, connection type: Push-in connection, 1st floor, Sizing cross-section: 4 mm², cross-section: 0.2 m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
