PTPOWER 50-FE

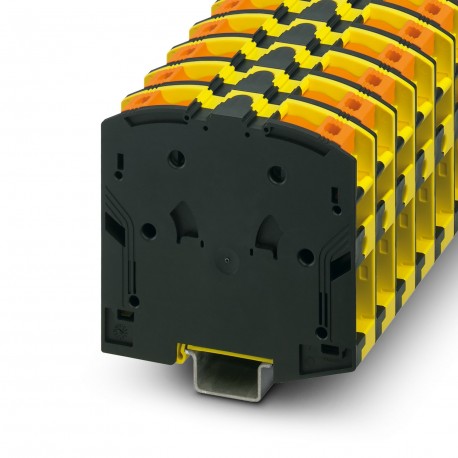

PTPOWER 50-FE 3260063 PHOENIX CONTACT High-current terminal block
$0.00米ドル
3149 在庫あり
主な仕様
:1201662 E/AL-NS 35
色:multicolored
幅:20 mm
身長:101 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 1201662 E/AL-NS 35 | |
| 色 | multicolored |
| 幅 | 20 mm |
| 身長 | 101 mm |
| 出力 | (Permanent) |
| 潜在能力 | 1 |
| ブリッジデータ | 131 A / 50 mm² |
| 製品タイプ | High current terminal block |
| 取り付けタイプ | NS 35/15 |
| 定格電流 | 134 A |
| 定格電圧 | 1100 V |
| フェルール長さ | 30 mm ... 32 mm |
| 識別 | II 2 GD Ex eb IIC Gb |
| 行数 | 1 |
| 橋の一覧 | / EB 2-20/PT / 3260067 |
| 公称電流 | 150 A |
| 公称電圧 | 1000 V |
| サイドパネルを開く | No |
| 記事の改訂 | 08 |
| 剥ぎ取り長さ | 30 mm ... 32 mm |
| 断面積AWG | 6 ... 2/0 (converted acc. to IEC) |
| 接触抵抗 | 0.16 mΩ |
| NS 35/15の深さ | 105 mm |
| 汚染度 | 3 |
| 断熱材 | PA |
| ポジション数 | 1 |
| 定格サージ電圧 | 8 kV |
| 最大負荷電流 | 150 A (with 50 mm² conductor cross section) |
| 過電圧カテゴリー | III |
| 公称断面積 | 50 mm² |
| 接続数 | 2 |
| 接続容量AWG | 8 ... 2/0 |
| 温度上昇 | 40 K (147 A / 50 mm²) |
| 定格断面積AWG | 2/0 |
| 防爆認定アクセサリー | 1206612 SZF 3-1,0X5,5 |
| 定格絶縁電圧 | 1000 V |
| 接続容量は剛性 | 10 mm² ... 70 mm² |
| 絶縁材料グループ | I |
| 内部円筒ゲージ | A10 |
| 動作温度範囲 | -60 °C ... 110 °C |
| 導体断面積は剛性 | 10 mm² ... 70 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 70 °C |
| 周囲温度（作動） | -5 °C ... 70 °C |
| 周囲温度（動作） | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| レベルあたりの接続数 | 2 |
| 導体断面積が柔軟 | 10 mm² ... 70 mm² |
| 標準に準拠した接続 | IEC 60947-7-1 |
| 許容湿度（動作） | 20 % ... 90 % |
| 挿入ブリッジによるブリッジング時 | 1100 V |
| 導体断面積、剛性 [AWG] | 8 ... 2/0 (converted acc. to IEC) |
| UL 94準拠の難燃性評価 | V0 |
| 煙ガス毒性 NFPA 130 (SMP 800C) | passed |
| 周囲温度（保管/輸送） | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| フレキシブル導体断面積[AWG] | 6 ... 2/0 (converted acc. to IEC) |
| 許容湿度（保管/輸送） | 30 % ... 70 % |
| 挿入ブリッジ付き断面、剛性 | 10 mm² ... 50 mm² |
| 表面燃焼性 NFPA 130 (ASTM E 162) | passed |
| 挿入ブリッジ付きフレキシブル断面 | 10 mm² ... 50 mm² |
| 寒冷地における静的断熱材の適用 | -60 °C |
| 公称条件での最大消費電力 | 4.73 W |
| 熱量測定による発熱量NFPA 130（ASTM E 1354） | 28 MJ/kg |
| 鉄道車両の防火（DIN EN 45545-2）R22 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R23 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R24 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R26 | HL 1 - HL 3 |
| 煙の比光学密度 NFPA 130 (ASTM E 662) | passed |
| フレキシブル導体断面（プラスチックスリーブ付きフェルール） | 10 mm² ... 50 mm² |
| 相対断熱材温度指数（電気、UL 746 B） | 130 °C |
| 導体断面フレキシブル（プラスチックスリーブなしのフェルール） | 10 mm² ... 50 mm² |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。 | 50 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなしの最小。 | 16 mm² |
| 挿入ブリッジ付き断面、フレキシブル、プラスチックスリーブ付きフェルール付き | 10 mm² ... 50 mm² |
| 挿入ブリッジ付き、フレキシブル、プラスチックスリーブなしのフェルール付き断面 | 10 mm² ... 50 mm² |
製品説明
Current terminal, nominal voltage: 1000 V, nominal current: 150 A, number of connections: 2, number of poles: 1, connection type: PowerTurn connection, 1st floor, cross-section: 10 mm² - 70 mm², mount
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
