PTRE 6-2/C19

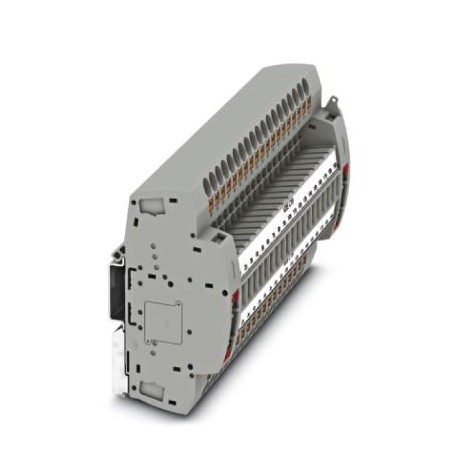

PTRE 6-2/C19 3069456 PHOENIX CONTACT Test terminal strip
$0.00米ドル
4659 在庫あり
主な仕様
GTIN:4046356943642
注記:Made to Order (non-returnable)
注文キー:3069456
カタログページ:Page 608 (C-1-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356943642 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 3069456 |
| カタログページ | Page 608 (C-1-2017) |
| 梱包単位 | 1 pc |
| ピッチ（一般） | 8.2 mm |
| 幅（一般） | 187.5 mm |
| 高さ（一般） | 56.5 mm |
| 長さ（一般） | 100 mm |
| 原産国 | PL (Poland) |
| 関税番号 | 85369010 |
| 高さNS 35/15（一般） | 69.3 mm |
| 高さNS 35/7,5（一般） | 61.8 mm |
| 色（主要コマーシャルデータ） | gray |
| （基準および規制） | No hazardous substances above threshold values |
| ストリップ長さ（寸法） | 12 mm |
| 接続方法（寸法） | Push-in connection |
| 取り付けタイプ（接続データ） | NS 35/7,5 |
| 潜在能力（主要な商業データ） | 19 |
| 現在のIth（主要商業データ） | 24 A |
| 1個あたりの重量（梱包を除く） | 573.500 g |
| サイドパネルを開く（主要商業データ） | No |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 内径円筒ゲージ（寸法） | A5 |
| レベル数（主要商業データ） | 1 |
| 公称電圧UN（主要商用データ） | 400 V AC/DC |
| 試験サージ電圧（主要商用データ） | 5 kV |
| 断熱材（主要商品データ） | PA |
| ポジション数（主要商業データ） | 19 |
| 定格サージ電圧（主要商用データ） | 4 kV |
| 最大負荷電流（主要商用データ） | 30 A (with 6 mm² conductor cross section) |
| 過電圧カテゴリー（主要商業データ） | III |
| 標準接続（取り付け） | IEC 60947-7-1 |
| 公称断面積（主要商業データ） | 6 mm² |
| 接続数（主要商業データ） | 38 |
| 導体断面積 AWG 最大 (寸法) | 8 |
| 導体断面積AWG最小（寸法） | 20 |
| 標準に準拠した接続（寸法） | IEC 60947-7-1 |
| 導体断面積（最大）（寸法） | 6 mm² |
| 導体断面積（最小）（寸法） | 0.5 mm² |
| 断熱材グループ（主要コマーシャルデータ） | I |
| UL 94準拠の難燃性評価（取り付け） | V0 |
| 導体断面積（フレキシブル）最小値（寸法） | 0.5 mm² |
| NF F16-101、NF F10-102 クラス F（主要商用データ） | 2 |
| NF F16-101、NF F10-102 クラス I（主要商業データ） | 2 |
| 酸素指数（DIN EN ISO 4589-2）（主要商業データ） | >32 % |
| 最大AWG導体断面積、フレキシブル（寸法） | 10 |
| 最小AWG導体断面積、フレキシブル（寸法） | 20 |
| 燃焼試験方法（DIN EN 60695-11-10）（主要商業データ） | V0 |
| UL 94準拠の難燃性評価（主要商業データ） | V0 |
| 煙ガス毒性 NFPA 130 (SMP 800C) (主要商業データ) | passed |
| 表面燃焼性 NFPA 130 (ASTM E 162) (主要商業データ) | passed |
| 鉄道車両の防火（DIN EN 45545-2）R22（取り付け） | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R23（取り付け） | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R24（取り付け） | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R26（取り付け） | HL 1 - HL 3 |
| 寒冷地における静的断熱材の適用（主要商業データ） | -60 °C |
| 鉄道車両の火災挙動（DIN 5510-2）（主要商業データ） | Test passed |
| 公称条件での最大消費電力（主要商用データ） | 1.31 W |
| 熱量測定による発熱量NFPA 130（ASTM E 1354）（主要商業データ） | 27,5 MJ/kg |
| 鉄道車両の防火対策（DIN EN 45545-2）R22（主要商用データ） | HL 1 - HL 3 |
| 鉄道車両の防火対策（DIN EN 45545-2）R23（主要商用データ） | HL 1 - HL 3 |
| 鉄道車両の防火対策（DIN EN 45545-2）R24（主要商用データ） | HL 1 - HL 3 |
| 鉄道車両の防火対策（DIN EN 45545-2）R26（主要商用データ） | HL 1 - HL 3 |
| 煙の比光学密度 NFPA 130 (ASTM E 662) (主要商業データ) | passed |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ付き最大。（寸法） | 6 mm² |
| 導体断面積フレキシブル、フェルール付きプラスチックスリーブ最小（寸法） | 0.5 mm² |
| 相対断熱材温度指数（電気、UL 746 B）（主要商業データ） | 130 °C |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（寸法） | 6 mm² |
| 導体断面積（フレキシブル、フェルール付き、プラスチックスリーブなし）最小（寸法） | 0.5 mm² |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21））（主要商業データ） | 125 °C |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最大（寸法） | 1.5 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最小（寸法） | 0.5 mm² |
製品説明
Test pin strip, with VDE type C19 coding, nominal voltage: 400 V, number of connections: 38, number of poles: 19, connection type: Push-in connection, 1st floor, Sizing section: 6 mm², section: 0.5 mm
