PTS 1,5/ 6-5,0-H GY7035

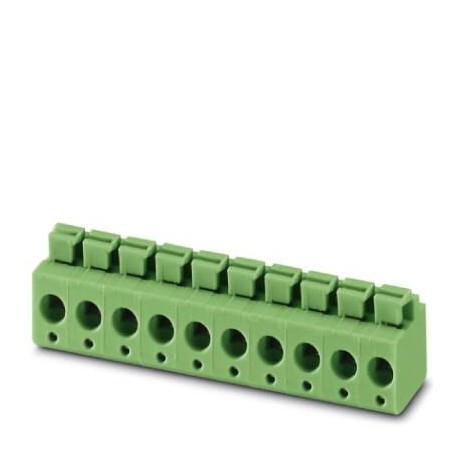

PTS 1,5/ 6-5,0-H GY7035 1082678 PHOENIX CONTACT PCB terminal block PTS 1,5/ 6-5,0-H GY7035 1082678
$0.00米ドル
4668 在庫あり
主な仕様
GTIN:4055626816098
注文キー:1082678
（図面）:
梱包単位:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626816098 |
| 注文キー | 1082678 |
| （図面） | |
| 梱包単位 | 1 |
| ピッチ（図面） | 5 mm |
| ETIM 5.0 (eCl@ss) | EC002643 |
| ETIM 6.0 (eCl@ss) | EC002643 |
| ETIM 7.0 (eCl@ss) | EC002643 |
| 関税番号 | 85369010 |
| （周囲条件） | Test passed |
| ピン配置（図面） | Linear pinning |
| 取付タイプ（図面） | Wave soldering |
| 注記（接続容量） | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| レベル数（図面） | 1 |
| 接続方法（図面） | Push-in spring connection |
| 品目（図面） | PTS 1,5/..-H |
| eCl@ss 8.0 (分類) | 27440401 |
| eCl@ss 9.0 (分類) | 27440401 |
| 定格電流（引抜試験） | 16 A |
| 公称電圧（項目特性） | 400 V |
| ポジション数（図面） | 6 |
| 結果（温度上昇試験） | Test passed |
| 電位の数（図面） | 6 |
| ピッチ（材料データ - ハウジング） | 5 mm |
| 定格電圧（アイテムの特性） | 250 V |
| 接続数（図面） | 6 |
| 仕様（電気試験） | IEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09 |
| 振幅（温度上昇試験） | 0.35 mm (10 - 60.1 Hz) |
| 周波数（温度上昇試験） | 10 - 150 - 10 Hz |
| 公称電流（アイテムプロパティ） | 16 A |
| プラグ可能（電気的パラメータ） | no |
| 掃引速度（温度上昇試験） | 1 octave/min |
| （終端および接続方法） | 2.5 mm² / flexible / > 50 N |
| 簡単な記事の説明（図面） | PCB terminal block |
| 寸法a（材質データ - ハウジング） | 25 mm |
| 定格電圧（III/2）（引抜試験） | 400 V |
| 仕様（温度上昇試験） | IEC 60068-2-6:2007-12 |
| 幅 [ w ] (材質データ - ハウジング) | 30 mm |
| 接点材質（接続容量） | Cu alloy |
| 高さ [ h ] (材質データ - ハウジング) | 16.1 mm |
| 長さ [ l ] (材質データ - ハウジング) | 10.5 mm |
| 定格電圧（II/2）（項目特性） | 630 V |
| 導体断面積（引抜試験） | 2.5 mm² |
| ハウジングカラー（材質データ - 問い合わせ） | light gray (7035) |
| 定格電圧（III/2）（アイテムの特性） | 400 V |
| ピン寸法（材料データ - ハウジング） | 0.83 x 0.5 mm |
| はんだピン[P]（材料データ - ハウジング） | 2.5 mm |
| ストリップ長さ（電気的パラメータ） | 8 mm |
| 接続方法（電気的パラメータ） | Push-in spring connection |
| 穴径（製品寸法） | 1.2 mm |
| 定格サージ電圧（III/2）（引抜試験） | 4 kV |
| 定格サージ電圧（II/2）（項目特性） | 4 kV |
| 寸法図（材質データ - ハウジング） | |
| 絶縁材料（材料データ - 連絡先） | PA |
| 定格サージ電圧（III/2）（項目特性） | 4 kV |
| 定格サージ電圧（III/3）（項目特性） | 4 kV |
| 表面特性（接続容量） | hot-dip tin-plated |
| パッケージの種類（PCB設計の寸法） | packed in cardboard |
| パッケージあたりの個数（PCB設計の寸法） | 100 |
| 結果（空間距離と沿面距離） | Test passed |
| 軸ごとの試験時間（温度上昇試験） | 2.5 h |
| 引抜試験（結線・接続方法） | IEC 60999-1:1999-11 |
| 絶縁材料グループ（材料データ - 連絡先） | I |
| IEC 60112に準拠したCTI（材料データ - 連絡先） | 600 |
| 空間距離と沿面距離（電気試験） | IEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09 |
| 導体断面積（電気パラメータ） | 0.14 mm² ... 2.5 mm² |
| 高さ（はんだピンなし）（材質データ - ハウジング） | 13.6 mm |
| 仕様（空間距離および沿面距離） | IEC 60947-7-4:2013-08 |
| 周囲温度（組立）（梱包情報） | -5 °C ... 100 °C |
| 単位梱包単位（PCB設計の寸法） | Pcs. |
| 周囲温度（動作）（梱包情報） | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| 導体断面積が柔軟（電気パラメータ） | 0.14 mm² ... 2.5 mm² |
| 最小沿面距離値（II/2）（電気試験） | 3.2 mm |
| 最小沿面距離値（III/2）（電気試験） | 3 mm |
| 最小沿面距離値（III/3）（電気試験） | 3.2 mm |
| 導体断面積 AWG / kcmil (電気的パラメータ) | 26 ... 14 |
| 導体の損傷および緩みの試験（周囲条件） | IEC 60999-1:1999-11 |
| 金属表面はんだ付け部（最上層）（接続容量） | Tin (4 - 8 µm Sn) |
| 金属表面端子（最上層）（接続容量） | Tin (4 - 8 µm Sn) |
| 周囲温度（保管/輸送）（包装情報） | -40 °C ... 70 °C |
| UL 94準拠の難燃性評価（材料データ - 連絡先） | V0 |
| 最小クリアランス - 不均一電界（II/2）（電気試験） | 3 mm |
| 最小クリアランス - 不均一電界（III/2）（電気試験） | 3 mm |
| 最小クリアランス - 不均一電界（III/3）（電気試験） | 3 mm |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI（材料データ - 連絡先） | 850 |
| EN 60695-2-13に準拠したグローワイヤ発火温度GWIT（材料データ - 問い合わせ先） | 775 |
| 導体断面積 / 導体種類 / 引張力（端末処理および接続方法） | 0.14 mm² / solid / > 10 N |
| 導体断面積、フレキシブル、フェルール付き、プラスチックスリーブ付き（電気的パラメータ） | 0.25 mm² ... 1.5 mm² |
| EN 60695-10-2に準拠したボール圧力試験の温度（材料データ - 連絡先） | 125 °C |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし（電気的パラメータ） | 0.25 mm² ... 1.5 mm² |
製品説明
Terminal block for printed circuit board, nominal current: 16 A, nominal voltage (III/2): 400 V, nominal section: 1.5 mm², number of potentials: 6, number of rows: 1, number of poles per row: 6, famil
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
DiagramType: PTS 1,5/ 4-5,0-HTested according to DIN EN 60512-5-2:2003-01Reduction factor = 1Number of positions: 4
