PTSA 1,5/24-3,5-Z MC WH-GY

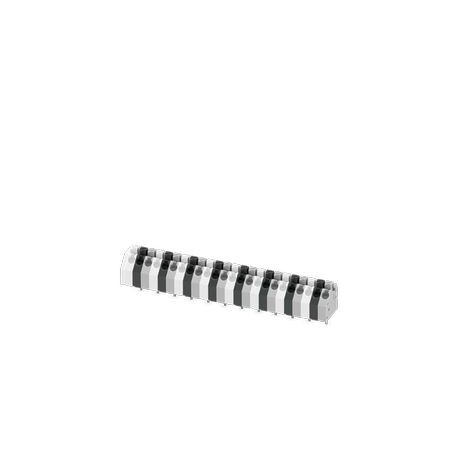

PTSA 1,5/24-3,5-Z MC WH-GY 1497264 PHOENIX CONTACT PCB terminal, rated current: 8 A, rated voltage (III/2): ..
$4.91米ドル
2074 在庫あり
主な仕様
:0.2 mm² / flexible / > 10 N
ステップ:3.5 mm
結果:Approved Test
振幅:0.35 mm (10 Hz ... 60.1 Hz)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 0.2 mm² / flexible / > 10 N | |
| ステップ | 3.5 mm |
| 結果 | Approved Test |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 幅 [w] | 85.5 mm |
| 頻度 | 10 - 150 - 10 Hz |
| 高さ [h] | 16.7 mm |
| 長さ [l] | 12 mm |
| ピンのデザイン | W zigzag pins |
| 観察 | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| 剥離長さ | 9 mm |
| スイープ速度 | 1 octave/min |
| 温度 | 850 °C |
| 工事 | Terminal block for card |
| 製品ライン | COMBICON Terminals S |
| 製品タイプ | Printed Circuit Board Terminal |
| 穴径 | 1 mm |
| 行数 | 1 |
| 全高 | 13.1 mm |
| 製品ファミリー | PTSA 1.5 |
| カラー（ハウジング） | Multicolor () |
| 接続タイプ | Push-in spring connection |
| 名目セクション | 1.5 mm² |
| 極数 | 24 |
| 接触材料 | Cu Alloy |
| 寸法図 | |
| パフォーマンス時間 | 5 s |
| 取り付けタイプ | Wave soldering |
| 寺院の寸法 | 0.4 x 0.75 mm |
| 包装の種類 | Boxed Packaging |
| 公称電流IN | 8 A |
| 公称電圧UN | 250 V |
| テスト仕様 | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| 汚染度 | 3 |
| 断熱材 | PA |
| 溶接ピン長さ [P] | 3.5 mm |
| AWG導体セクション | 24 ... 16 |
| カラー（駆動要素） | Green (6021) |
| 公称電圧（II/2） | 400 V |
| サイジング電圧（III/3） | 200 V |
| 軸ごとのテスト期間 | 2.5 h |
| 剛性導体セクション | 0.2 mm² ... 1.5 mm² |
| 表面特性 | Malleable cast iron tinning |
| 加熱試験要件 | The sum of the ambient temperature and the heating of the PCB connection terminal cannot exceed the upper limit temperature. |
| 絶縁材料グループ | I |
| IEC 60112に準拠したCTI | 600 |
| フレキシブル導体部 | 0.2 mm² ... 1.5 mm² |
| 寸法電圧（III/2） | 250 V |
| 周囲温度（サービス） | -40 °C ... 100 °C (Based on current/derating load capacity curve) |
| 周囲温度（取り付け） | -5 °C ... 85 °C |
| 公称過渡電圧（II/2） | 2.5 kV |
| 絶縁電圧（II/2）の選定 | 400 V |
| 公称過渡電圧（III/2） | 2.5 kV |
| 公称過渡電圧（III/3） | 2.5 kV |
| 絶縁電圧（III/2）の選定 | 250 V |
| 絶縁電圧（III/3）の選定 | 200 V |
| 最小沿面距離線値（II/2） | 2 mm |
| 金属表面溶接部（上層） | Tin (4 - 8 μm Sn) |
| 最小沿面距離線値（III/2） | 1.5 mm |
| 最小沿面距離線値（III/3） | 2.5 mm |
| 電位あたりのはんだピンの数 | 1 |
| 隣接極間の絶縁抵抗 | > 5 MΩ |
| 過渡電圧（II/2）の寸法決定 | 2.5 kV |
| UL 94準拠の難燃性クラス | V0 |
| 過渡電圧の測定（III/2） | 2.5 kV |
| 過渡電圧の測定（III/3） | 2.5 kV |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 接続セクションに関する警告 | With the 1.5 mm² (rigid) conductor attached. |
| 端子の金属表面（最上層） | Tin (4 - 8 μm Sn) |
| 空気の相対湿度（保管/輸送） | 30 % ... 70 % |
| EN 60695-10-2に準拠したボール硬度試験温度 | 125 °C |
| 漏れ電流に対する耐性（DIN EN 60112（VDE 0303-11）） | CTI 600 |
| つま先キャップ付きフレキシブル導体セクション、プラスチックスリーブ付き | 0.25 mm² ... 0.5 mm² |
| つま先キャップ付きフレキシブル導体セクション、プラスチックスリーブなし | 0.25 mm² ... 1 mm² |
| 空気絶縁距離の最小値 - 不均一電界（II/2） | 1.5 mm |
| 空気絶縁距離の最小値 - 不均一電界（III/2） | 1.5 mm |
| 空気絶縁距離の最小値 - 不均質電界（III/3） | 1.5 mm |
| 導体断面/導体タイプ/張力公称値/実効値 | 0.2 mm² / rigid / > 10 N |
| EN 60695-2-12に準拠したGWFI白熱フィラメントの可燃性番号 | 850 |
| EN 60695-2-13に準拠した白熱フィラメントの発火温度GWIT | 775 |
