| パラメータ | 価値 |
|---|---|
| 0.2 mm² / flexible / > 10 N | |
| 注記 | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| ピッチ | 2.5 mm |
| 結果 | Test passed |
| プロセス | Reflow soldering |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| ESDレベル | (D) electrostatically conductive |
| 頻度 | 10 - 150 - 10 Hz |
| 幅 [w] | 25.1 mm |
| 高さ [h] | 9 mm |
| 長さ [l] | 7 mm |
| ピン配置 | Linear pad geometry |
| ピン間隔 | 2.5 mm |
| スイープ速度 | 1 octave/min |
| 温度 | 850 °C |
| 加速度 | 5g (60.1 Hz ... 150 Hz) |
| パッド形状 | 1.4 x 3.4 mm |
| 製品ライン | COMBICON Terminals XS |

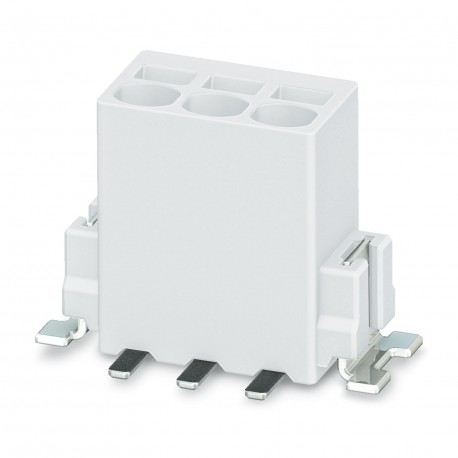

| 製品タイプ | Printed circuit board terminal |
| 取り付けタイプ | SMD soldering |
| 仕様 | IEC 60998-2-2:2002-12 |
| 行数 | 1 |
| 製品ファミリー | PTSM 0,5/..-V-SMD WH |
| [W] テープ幅 | 44 mm |
| カラー(ハウジング) | signal white (9003) |
| テストの指示 | X-, Y- and Z-axis |
| 記事の改訂 | 00 |
| 接触材料 | Cu alloy |
| 設置高さ | 9 mm |
| 剥ぎ取り長さ | 6 mm |
| 露出時間 | 5 s |
| 接続方法 | Push-in spring connection |
| 包装の種類 | 44 mm wide tape |
| [A] コイル径 | 330 mm |
| 公称電流IN | 6 A |
| 公称電圧UN | 160 V |
| 寸法図 | |
| 断熱材 | PA GF |
| 申請に関する注意事項 | Pick and place pads may protrude beyond the components. The PCB layout must ensure that collisions are avoided when components are assembled. |
| ポジション数 | 8 |
| 潜在的な数 | 8 |
| 外装の種類 | Transparent-Bag |
| 定格電圧(II/2) | 320 V |
| 公称断面積 | 0.5 mm² |
| 接続数 | 8 |
| 定格電圧(III/2) | 160 V |
| 定格電圧(III/3) | 63 V |
| はんだピン長さ [P] | 2 mm |
| 軸ごとのテスト期間 | 2.5 h |
| 表面特性 | hot-dip tin-plated |
| 湿気感受性レベル | MSL 1 |
| 色(駆動部) | white (9010) |
| 絶縁材料グループ | I |
| 電位あたりのはんだピン | 1 |
| IEC 60112に準拠したCTI | 600 |
| 定格サージ電圧(II/2) | 2.5 kV |
| 導体断面積 AWG | 26 ... 20 |
| 定格サージ電圧(III/2) | 2.5 kV |
| 定格サージ電圧(III/3) | 2.5 kV |
| リフローにおけるはんだサイクル | 3 |
| [W2] コイル全体寸法 | 50.4 mm |
| 分類温度Tc | 260 °C |
| 導体断面積は剛性 | 0.14 mm² ... 0.5 mm² |
| 周囲温度(アセンブリ) | -5 °C ... 100 °C |
| 周囲温度(動作) | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| 定格絶縁電圧(II/2) | 320 V |
| 導体断面積が柔軟 | 0.2 mm² ... 0.5 mm² (up to 0.75 mm² supported, with a stripping length of 7.5 mm and a rated insulation voltage of 32 V at III/2) |
| 定格絶縁電圧(III/2) | 160 V |
| 定格絶縁電圧(III/3) | 63 V |
| 最小沿面距離(II/2) | 1.6 mm |
| 要件温度上昇試験 | Increase in temperature ≤ 45 K |
| 最小沿面距離 (III/2) | 1.5 mm |
| 最小沿面距離 (III/3) | 1.6 mm |
| 円筒ゲージ axb / 直径 | - / 1.2 mm |
| 相対湿度(保管/輸送) | 30 % ... 70 % |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度(保管/輸送) | -40 °C ... 70 °C |
| 比較トラッキング指数(IEC 60112) | CTI 600 |
| 金属表面のはんだ付け領域(最上層) | Tin (4 - 8 µm Sn) |
| 金属表面端子点(最上層) | Tin (4 - 8 µm Sn) |
| 絶縁抵抗、隣接位置 | > 5 MΩ |
| 最小クリアランス値 - 非均質磁場(II/2) | 1.5 mm |
| 最小クリアランス値 - 非均質磁場(III/2) | 1.5 mm |
| 最小クリアランス値 - 非均質場(III/3) | 1.5 mm |
| 導体断面、フレキシブル、フェルール付き、プラスチックスリーブ付き | 0.25 mm² ... 0.34 mm² (possible from 0.14 mm², when using ferrule AI 0.14- 6 GY in combination with crimping pliers CRIMPFOX 10T-F) |
| 導体断面はフレキシブル、フェルール付き、プラスチックスリーブなし | 0.25 mm² ... 0.5 mm² |
| 導体断面積/導体タイプ/牽引力設定値/実効値 | 0.14 mm² / solid / > 10 N |
