PTU 16/14X2,5 GN

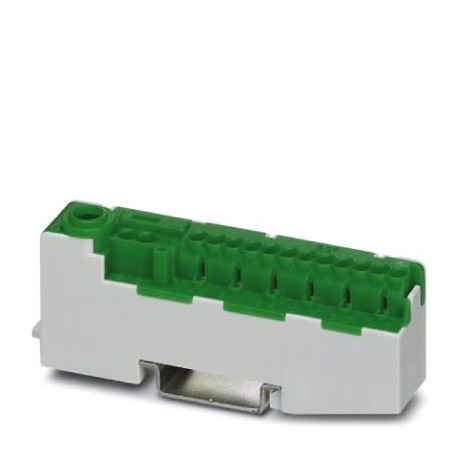

PTU 16/14X2,5 GN 3214015 PHOENIX CONTACT Potential collective terminal
$11.59米ドル
911 在庫あり
主な仕様
GTIN:4046356664226
注文キー:3214015
カタログページ:Page 123 (C-3-2015)
梱包単位:10 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356664226 |
| 注文キー | 3214015 |
| カタログページ | Page 123 (C-3-2015) |
| 梱包単位 | 10 pc |
| 幅（一般） | 17.5 mm |
| 長さ（一般） | 89.5 mm |
| 原産国 | DE (Germany) |
| （接続データ） | VDE 0609, Part 1/EN 60999-1 |
| 関税番号 | 85369010 |
| 最小注文数量 | 10 pc |
| 高さNS 35/15（一般） | 43.5 mm |
| ねじ山（寸法） | M5 |
| 高さNS 35/7,5（一般） | 36 mm |
| 色（主要コマーシャルデータ） | green |
| （基準および規制） | No hazardous substances above threshold values |
| ストリップ長さ（寸法） | 12 mm |
| 接続方法（寸法） | Screw connection |
| 最大締め付けトルク（寸法） | 3 Nm |
| 締め付けトルク、最小（寸法） | 2 Nm |
| 1個あたりの重量（梱包を除く） | 41.020 g |
| サイドパネルを開く（主要商業データ） | No |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 内径円筒ゲージ（寸法） | A3 |
| レベル数（主要商業データ） | 1 |
| 接続方法（主要商用データ） | Screw connection |
| 公称電流IN（主要商用データ） | 80 A (with 16 mm² conductor cross section) |
| 公称電圧UN（主要商用データ） | 1000 V |
| 汚染度（主要商業データ） | 2 |
| 断熱材（主要商品データ） | PA |
| 定格サージ電圧（主要商用データ） | 8 kV |
| 最大負荷電流（主要商用データ） | 80 A (with 25 mm² conductor cross section) |
| 過電圧カテゴリー（主要商業データ） | III |
| 接続数（主要商業データ） | 15 |
| 導体断面積 AWG 最大 (寸法) | 4 |
| 導体断面積AWG最小（寸法） | 16 |
| 標準に準拠した接続（寸法） | VDE 0609, Part 1/EN 60999-1 |
| 導体断面積（最大）（寸法） | 16 mm² |
| 導体断面積（最小）（寸法） | 1.5 mm² |
| 断熱材グループ（主要コマーシャルデータ） | I |
| 導体断面積（フレキシブル）最小値（寸法） | 1 mm² |
| 標準に準拠した接続（接続データ） | VDE 0609, Part 1/EN 60999-1 |
| 標準に準拠した接続（主要商業データ） | VDE 0609, Part 1/EN 60999-1 |
| 最大AWG導体断面積、フレキシブル（寸法） | 6 |
| 最小AWG導体断面積、フレキシブル（寸法） | 18 |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| UL 94準拠の難燃性評価（主要商業データ） | V0 |
| 同一断面積の2本の導体、最大実線（寸法） | 10 mm² |
| 同一断面積の2本の導体、最小単線（寸法） | 1.5 mm² |
| 同一断面積の2本の導体、最大撚線（寸法） | 6 mm² |
| 同一断面積の2本の導体、撚り線最小（寸法） | 1.5 mm² |
| 公称条件での最大消費電力（主要商用データ） | 2.43 W (the value is multiplied when connecting multiple levels) |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ付き最大。（寸法） | 16 mm² |
| 導体断面積フレキシブル、フェルール付きプラスチックスリーブ最小（寸法） | 1 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（寸法） | 16 mm² |
| 導体断面積（フレキシブル、フェルール付き、プラスチックスリーブなし）最小（寸法） | 1 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最大（寸法） | 6 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最小（寸法） | 1.5 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最大（寸法） | 6 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最小（寸法） | 1.5 mm² |
製品説明
Collective potential terminal, nominal voltage: 1000 V, nominal current: 25 A, number of connections: 15, connection type: Push-in connection, Connection of 1 inner floor, Dimensioning cross-section:
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
