PTU 35/4X10 BU

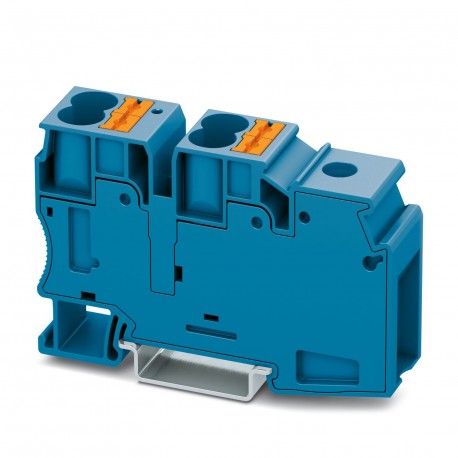

PTU 35/4X10 BU 3002370 PHOENIX CONTACT Potential collective terminal
$0.00米ドル
4877 在庫あり
主な仕様
:IEC 60947-7-1
色:blue (RAL 5015)
幅:19.4 mm
身長:79.9 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| IEC 60947-7-1 | |
| 色 | blue (RAL 5015) |
| 幅 | 19.4 mm |
| 身長 | 79.9 mm |
| 潜在能力 | 1 |
| 製品タイプ | Potential distributor |
| ねじ山 | M6 |
| 取り付けタイプ | NS 35/7,5 |
| 行数 | 1 |
| 公称電流 | 57 A |
| 公称電圧 | 1000 V |
| サイドパネルを開く | No |
| 記事の改訂 | 01 |
| 剥ぎ取り長さ | 18 mm ... 20 mm |
| 断面積AWG | 20 ... 6 (converted acc. to IEC) |
| 締め付けトルク | 3.2 ... 3.7 Nm |
| NS 35/15の深さ | 57.8 mm |
| 操作上の注意 | In the end application, the applicable safety regulations for overload and short-circuit protection on the connected conductors must be considered. |
| 汚染度 | 2 |
| NS 35/7,5の深さ | 50.3 mm |
| 断熱材 | PA |
| 定格サージ電圧 | 8 kV |
| 最大負荷電流 | 57 A |
| 過電圧カテゴリー | III |
| 公称断面積 | 10 mm² |
| 接続数 | 5 |
| 絶縁材料グループ | I |
| 内部円筒ゲージ | B9 |
| 導体断面積は剛性 | 0.5 mm² ... 16 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 70 °C |
| 周囲温度（作動） | -5 °C ... 70 °C |
| 周囲温度（動作） | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| レベルあたりの接続数 | 5 |
| 導体断面積が柔軟 | 0.5 mm² ... 10 mm² |
| 標準に準拠した接続 | IEC 60947-7-1 |
| 許容湿度（動作） | 20 % ... 90 % |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| フレキシブル導体断面積[AWG] | 20 ... 8 (converted acc. to IEC) |
| 許容湿度（保管/輸送） | 30 % ... 70 % |
| 同じ断面積の2本の導体、ソリッド | 1.5 mm² ... 16 mm² |
| 同じ断面積の2本の導体、フレキシブル | 1.5 mm² ... 10 mm² |
| 公称条件での最大消費電力 | 2.43 W |
| 同じ断面積のAWGリジッド導体2本 | 16 ... 6 (converted acc. to IEC) |
| 同じ断面積のAWGフレキシブル導体2本 | 16 ... 8 (converted acc. to IEC) |
| フレキシブル導体断面（プラスチックスリーブ付きフェルール） | 0.5 mm² ... 10 mm² |
| 導体断面フレキシブル（プラスチックスリーブなしのフェルール） | 0.5 mm² ... 10 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブ付きツインフェルール付き | 1.5 mm² ... 4 mm² |
製品説明
Collective potential terminal, nominal voltage: 1000 V, nominal current: 101 A, number of connections: 5, connection type: Screw connection, Sizing cross-section: 35 mm², cross-section: 1.5 mm² - 50 m
