PTU 35/4X6/6X2,5-FE

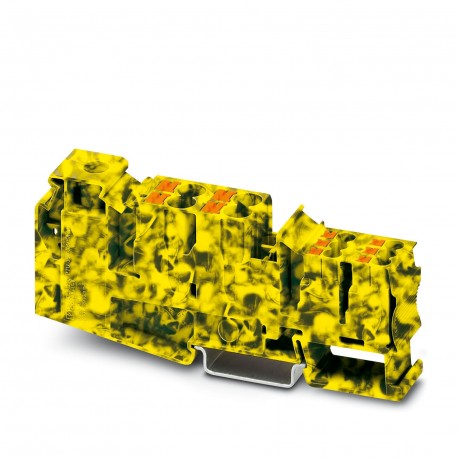

PTU 35/4X6/6X2,5-FE 3214082 PHOENIX CONTACT Potential collective terminal
$0.00米ドル
4228 在庫あり
主な仕様
:black (RAL 9005)
色:multicolored
幅:16.3 mm
身長:110.4 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| black (RAL 9005) | |
| 色 | multicolored |
| 幅 | 16.3 mm |
| 身長 | 110.4 mm |
| 結果 | Test passed |
| スペクトラム | Service life test category 2, bogie-mounted |
| ASDレベル | 6.12 (m/s²)²/Hz |
| 頻度 | f1= 5 Hz to f2= 250 Hz |
| 潜在能力 | 1 |
| パルス形状 | Half-sine |
| 革命 | 135 |
| 加速度 | 3.12g |
| 製品タイプ | Potential distributor |
| ねじ山 | M6 |
| 取り付けタイプ | NS 35/7,5 |
| 仕様 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 行数 | 1 |
| 回転速度 | 10 rpm |
| ショック持続時間 | 18 ms |
| 公称電流 | 105 A |
| 公称電圧 | 1000 V |
| サイドパネルを開く | No |
| テストの指示 | X-, Y- and Z-axis |
| 記事の改訂 | 06 |
| サービス入口 | yes |
| 剥ぎ取り長さ | 18 mm |
| 露出時間 | 30 s |
| 断面積AWG | 14 ... 2 (converted acc. to IEC) |
| 締め付けトルク | 3.2 ... 3.7 Nm |
| NS 35/15の深さ | 56.3 mm |
| 操作上の注意 | In the end application, the applicable safety regulations for overload and short-circuit protection on the connected conductors must be considered. |
| 温度サイクル | 192 |
| 汚染度 | 2 |
| NS 35/7,5の深さ | 48.8 mm |
| 断熱材 | PA |
| 試験力設定点 | 10 N |
| 最大負荷電流 | 105 A (The maximum load current must not be exceeded by the total current of all connected conductors.) |
| 過電圧カテゴリー | III |
| 公称断面積 | 6 mm² |
| 接続数 | 11 |
| テスト電圧設定点 | 9.8 kV |
| 軸ごとのテスト期間 | 5 h |
| DINレール/固定サポート | NS 35 |
| 絶縁材料グループ | I |
| 内部円筒ゲージ | B9 |
| 導体断面積は剛性 | 1.5 mm² ... 50 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 70 °C |
| 導体断面積/重量 | 1.5 mm² / 0.4 kg |
| 方向ごとの衝撃数 | 3 |
| 周囲温度（作動） | -5 °C ... 70 °C |
| 周囲温度（動作） | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| レベルあたりの接続数 | 11 |
| 導体断面積が柔軟 | 1.5 mm² ... 50 mm² |
| 標準に準拠した接続 | IEC 60947-7-1 |
| 許容湿度（動作） | 20 % ... 90 % |
| 導体断面積、剛性 [AWG] | 18 ... 8 (converted acc. to IEC) |
| 短時間耐電流 35 mm² | 3 kA |
| 短時間耐電流 50 mm² | 4.8 kA |
| UL 94準拠の難燃性評価 | V0 |
| 煙ガス毒性 NFPA 130 (SMP 800C) | passed |
| 周囲温度（保管/輸送） | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| フレキシブル導体断面積[AWG] | 14 ... 2 (converted acc. to IEC) |
| 許容湿度（保管/輸送） | 30 % ... 70 % |
| 表面燃焼性 NFPA 130 (ASTM E 162) | passed |
| 同じ断面積の2本の導体、ソリッド | 1.5 mm² ... 16 mm² |
| 同じ断面積の2本の導体、フレキシブル | 1.5 mm² ... 10 mm² |
| 寒冷地における静的断熱材の適用 | -60 °C |
| 公称条件での最大消費電力 | 4.06 W |
| 熱量測定による発熱量NFPA 130（ASTM E 1354） | 28 MJ/kg |
| 同じ断面積のAWGリジッド導体2本 | 16 ... 6 (converted acc. to IEC) |
| 同じ断面積のAWGフレキシブル導体2本 | 16 ... 8 (converted acc. to IEC) |
| 鉄道車両の防火（DIN EN 45545-2）R22 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R23 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R24 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R26 | HL 1 - HL 3 |
| 煙の比光学密度 NFPA 130 (ASTM E 662) | passed |
| フレキシブル導体断面（プラスチックスリーブ付きフェルール） | 1.5 mm² ... 35 mm² |
| 相対断熱材温度指数（電気、UL 746 B） | 130 °C |
| 導体断面フレキシブル（プラスチックスリーブなしのフェルール） | 1.5 mm² ... 35 mm² |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブなしのフェルール付き | 1.5 mm² ... 10 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブ付きツインフェルール付き | 0.5 mm² ... 1.5 mm² |
製品説明
Potential collective terminal, connection type: Screw connection, Push-in connection, number of connections: 11, section: 1.5 mm² - 50 mm², AWG: 16 - 1/0, width: 16.3 mm, colour: black/yellow, mountin
