PTU 4 BU

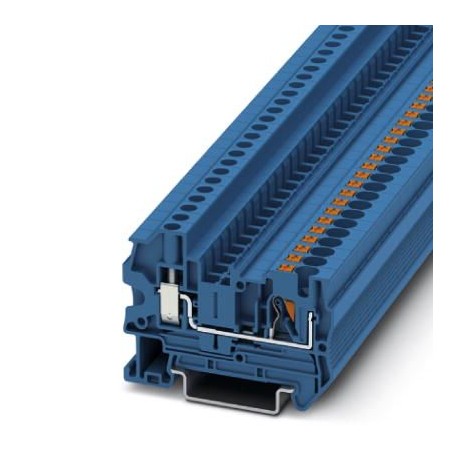

PTU 4 BU 3211856 PHOENIX CONTACT Feed-through terminal block
$0.00米ドル
4008 在庫あり
主な仕様
GTIN:4055626057279
注記:Made to Order (non-returnable)
注文キー:3211856
カタログページ:Page 100 (C-1-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626057279 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 3211856 |
| カタログページ | Page 100 (C-1-2017) |
| 梱包単位 | 50 pc |
| 幅（一般） | 6.2 mm |
| 長さ（一般） | 58.8 mm |
| 原産国 | CN (China) |
| （接続データ） | IEC 60947-7-1 |
| 関税番号 | 85369010 |
| 最小注文数量 | 50 pc |
| エンドカバー幅（一般） | 2.2 mm |
| 高さNS 35/15（一般） | 50.3 mm |
| ねじ山（寸法） | M3 |
| 高さNS 35/7,5（一般） | 42.8 mm |
| 色（主要コマーシャルデータ） | blue |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| ストリップ長さ（寸法） | 10 mm ... 12 mm |
| 接続方法（寸法） | Screw connection |
| 最大締め付けトルク（寸法） | 0.8 Nm |
| 締め付けトルク、最小（寸法） | 0.6 Nm |
| 1個あたりの重量（梱包を除く） | 9.400 g |
| サイドパネルを開く（主要商業データ） | Yes |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 内径円筒ゲージ（寸法） | A4 |
| レベル数（主要商業データ） | 1 |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 接続方法（主要商用データ） | Screw connection |
| 公称電流IN（主要商用データ） | 32 A |
| 公称電圧UN（主要商用データ） | 800 V |
| 汚染度（主要商業データ） | 3 |
| 断熱材（主要商品データ） | PA |
| 定格サージ電圧（主要商用データ） | 8 kV |
| 最大負荷電流（主要商用データ） | 38 A (with 6 mm² conductor connection) |
| 過電圧カテゴリー（主要商業データ） | III |
| 公称断面積（主要商業データ） | 4 mm² |
| 接続数（主要商業データ） | 2 |
| 導体断面積 AWG 最大 (寸法) | 10 |
| 導体断面積AWG最小（寸法） | 26 |
| 標準に準拠した接続（寸法） | IEC 60947-7-1 |
| 導体断面積（最大）（寸法） | 6 mm² |
| 導体断面積（最小）（寸法） | 0.14 mm² |
| 断熱材グループ（主要コマーシャルデータ） | I |
| 導体断面積（フレキシブル）最小値（寸法） | 0.14 mm² |
| 標準に準拠した接続（接続データ） | IEC 60947-7-1 |
| 標準に準拠した接続（主要商業データ） | IEC 60947-7-1 |
| 最大AWG導体断面積、フレキシブル（寸法） | 12 |
| 最小AWG導体断面積、フレキシブル（寸法） | 26 |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| UL 94準拠の難燃性評価（主要商業データ） | V0 |
| 同一断面積の2本の導体、最大実線（寸法） | 1.5 mm² |
| 同一断面積の2本の導体、最小単線（寸法） | 0.14 mm² |
| 同一断面積の2本の導体、最大撚線（寸法） | 1.5 mm² |
| 同一断面積の2本の導体、撚り線最小（寸法） | 0.14 mm² |
| 公称条件での最大消費電力（主要商用データ） | 1.02 W |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ付き最大。（寸法） | 4 mm² |
| 導体断面積フレキシブル、フェルール付きプラスチックスリーブ最小（寸法） | 0.14 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（寸法） | 4 mm² |
| 導体断面積（フレキシブル、フェルール付き、プラスチックスリーブなし）最小（寸法） | 0.14 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最大（寸法） | 1.5 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最小（寸法） | 0.14 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最大（寸法） | 2.5 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最小（寸法） | 0.5 mm² |
製品説明
Feed-through terminal, nominal voltage: 800 V, nominal current: 32 A, connection type: Push-in connection, Dimensioning cross-section: 4 mm², cross-section: 0.2 mm² - 6 mm², connection type: Screw con
