PV-C-M/F-PRO/F-1500/9

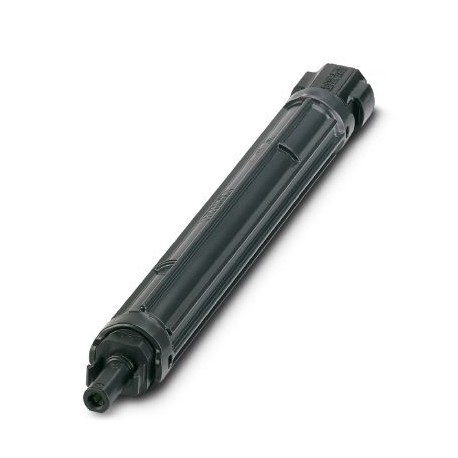

PV-C-M/F-PRO/F-1500/9 1045545 PHOENIX CONTACT Photovoltaic connector, Fuse plug, color: black, rated current..
$0.00米ドル
3804 在庫あり
主な仕様
GTIN:4055626638010
注文キー:1045545
（図面）:
梱包単位:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626638010 |
| 注文キー | 1045545 |
| （図面） | |
| 梱包単位 | 1 |
| 色（一般） | black |
| ETIM 6.0 (eCl@ss) | EC002635 |
| ETIM 7.0 (eCl@ss) | EC002635 |
| （接続データ） | • Observe the minimum bending radius of the cable. Lay the cable without twisting it. |
| 関税番号 | 85354000 |
| 連絡先資料（一般） | Cu |
| （基準および規制） | No hazardous substances above threshold values |
| eCl@ss 9.0 (分類) | 27440107 |
| 断熱材（一般） | mPPE |
| 安全に関する注意事項（接続データ） | • WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible. |
| 接触面材質（一般） | Ag |
| 定格電圧（周囲条件） | 1500 V |
| 挿入力（周囲条件） | 45 N ±10 N |
| 切断力（周囲条件） | 250 N ±100 N |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 定格サージ電圧（周囲条件） | 16 kV |
| 周囲温度（組立）（図面） | -25 °C ... 50 °C |
| 保護等級（周囲条件） | IP66 / IP68 (2 m / 24 h) |
| 周囲温度（動作）（図面） | -40 °C ... 105 °C (Depending on the current carrying capacity/derating curve) |
| ヒューズリンク公称電流（周囲条件） | 10 A DC |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| 保護等級（プラグ接続時）（図面） | IP66 / IP68 (2 m / 24 h) |
| ヒューズアダプタ公称電流（周囲条件） | 9 A DC (Nominal current of the fuse-link) |
| 接続導体との接触抵抗（材質） | 23.5 mΩ |
| UL 94準拠の難燃性評価（接続データ） | V0 |
製品説明
Photovoltaic plug-in connector, Fuse holder, color: black, assigned current: 9 A
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Dimensional drawing
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
