PV-C4F-S 2,5-6 (+)

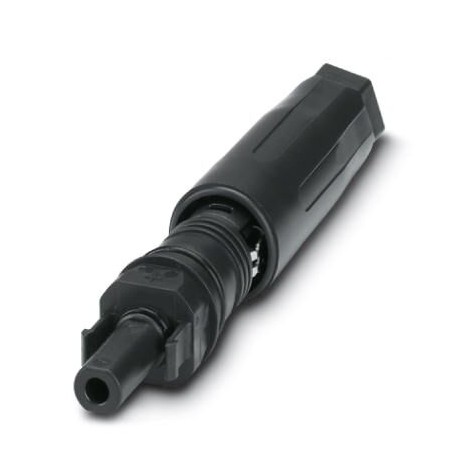

PV-C4F-S 2,5-6 (+) 1020776 PHOENIX CONTACT Connector PV-C4F-S 2,5-6 (+) 1020776
$0.00米ドル
4626 在庫あり
主な仕様
GTIN:4055626511535
注文キー:1020776
梱包単位:1
色（一般）:black
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626511535 |
| 注文キー | 1020776 |
| 梱包単位 | 1 |
| 色（一般） | black |
| ETIM 6.0 (eCl@ss) | EC002061 |
| 関税番号 | 85359000 |
| ケーブルタイプ（材質） | H1Z2Z2-K cable |
| 連絡先資料（一般） | Cu |
| 設計（周囲条件） | Socket |
| 剥離長さ（材質） | 15 mm |
| （基準および規制） | No hazardous substances above threshold values |
| 接続方法（材質） | Spring-cage |
| eCl@ss 8.0 (分類) | 27440102 |
| eCl@ss 9.0 (分類) | 27440103 |
| 断熱材（一般） | mPPE |
| 接続容量（材質） | 2.5 mm² ... 6 mm² |
| 接触面材質（一般） | Ag |
| 定格電圧（周囲条件） | 1500 V |
| 挿入力（周囲条件） | 45 N ±10 N |
| 切断力（周囲条件） | 250 N ±50 N (when locked) |
| 保護等級（周囲条件） | II |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 公称断面積（周囲条件） | 6 mm² |
| 締め付けトルクナット（周囲条件） | 2 Nm ±0.1 Nm |
| 周囲温度（組立）（寸法） | -25 °C ... 50 °C |
| 周囲温度（動作）（寸法） | -40 °C ... 85 °C |
| ケーブル外径（主要商用データ） | 5 mm ... 8 mm |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| 挿入/抜去サイクル（周囲条件） | 100 |
| 保護等級（プラグ接続時）（寸法） | IP66 / IP68 (2 m / 24 h) |
| 接続導体との接触抵抗（材質） | 0.45 mΩ |
| UL 94準拠の難燃性評価（接続データ） | V0 |
製品説明
Connector, Product family: Sunclix, housing material: PPE, color: black, number of poles: 1, min. conductor cross-section: 2.5 mm², max. conductor cross-section: 6 mm², rated voltage: 1500 V DC, rated
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Photovoltaic connector, nominal current: 35 A, nom. voltage: 1500 V, connection method: Spring-cage, color: black. can only be released using a tool
