在庫あり 注目商品
PV-CF-P 2,5(+)

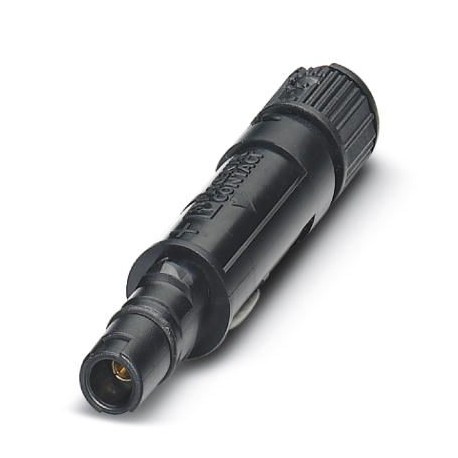

PV-CF-P 2,5(+) 1795323 PHOENIX CONTACT Photovoltaic connector, Nominal current: 15 A, Nom. voltage: 1000 V, ..
$0.00米ドル
4759 在庫あり
主な仕様
色:black
デザイン:Socket
ケーブルタイプ:PV1-F cables
定格電圧:1000 V
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 色 | black |
| デザイン | Socket |
| ケーブルタイプ | PV1-F cables |
| 定格電圧 | 1000 V |
| 挿入力 | 40 N ±5 N |
| 接触材料 | Cu |
| 切断力 | 170 N ±5 N |
| 保護クラス | II |
| 剥ぎ取り長さ | 10 mm |
| 接続方法 | Pierce connection |
| 接続容量 | 2.5 mm² |
| 断熱材 | mPPE |
| 定格サージ電圧 | 10 kV |
| 公称断面積 | 2.5 mm² |
| 締め付けトルクナット | 0.22 Nm ±0.03 Nm |
| ケーブル外径 | 5.05 mm ... 5.35 mm |
| 接触面材質 | Ag |
| 定格電流（2.5 mm²） | 15 A |
| 周囲温度（アセンブリ） | -25 °C ... 50 °C |
| 周囲温度（動作） | -40 °C ... 85 °C |
| 保護等級（プラグ接続時） | IP67 |
| UL 94準拠の難燃性評価 | V0 |
| 接続された導体との接触抵抗 | 0.3 mΩ |
| ケーブルの引抜力 >= 切断力 | > 190 N |
製品説明
More details
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
