PV-CF-S 6-16 (+)

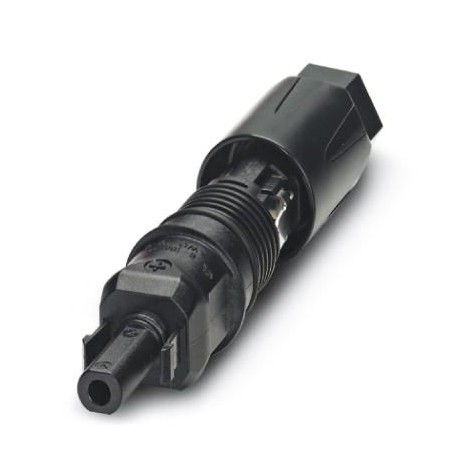

PV-CF-S 6-16 (+) 1790784 PHOENIX CONTACT Connector
$0.00米ドル
4868 在庫あり
主な仕様
GTIN:4046356607421
注文キー:1790784
梱包単位:25 pc
色（一般）:black
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356607421 |
| 注文キー | 1790784 |
| 梱包単位 | 25 pc |
| 色（一般） | black |
| 原産国 | DE (Germany) |
| 関税番号 | 85359000 |
| ケーブルタイプ（材質） | PV1-F cables |
| 最小注文数量 | 25 pc |
| 連絡先資料（一般） | Cu |
| 設計（周囲条件） | Socket |
| 剥離長さ（材質） | 18 mm |
| （基準および規制） | No hazardous substances above threshold values |
| 接続方法（材質） | Spring-cage |
| 断熱材（一般） | mPPE |
| 接続容量（材質） | 6 mm² ... 16 mm² |
| ハロゲンフリー（接続データ） | yes |
| 接触面材質（一般） | Ag |
| 定格電圧（周囲条件） | 1500 V |
| 挿入力（周囲条件） | 45 N ±10 N |
| 1個あたりの重量（梱包を除く） | 21.390 g |
| 切断力（周囲条件） | 250 N ±50 N |
| 保護等級（周囲条件） | II |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 公称断面積（周囲条件） | 16 mm² |
| 締め付けトルクナット（周囲条件） | 3 Nm ±0.1 Nm |
| 周囲温度（組立）（寸法） | -25 °C ... 50 °C |
| 周囲温度（動作）（寸法） | -40 °C ... 85 °C |
| 定格電流（10 mm²）（周囲条件） | 50 A |
| 定格電流（16 mm²）（周囲条件） | 65 A |
| ケーブル外径（主要商用データ） | 5.5 mm ... 10 mm |
| 定格電流（6.0 mm²）（周囲条件） | 40 A |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| 保護等級（プラグ接続時）（寸法） | IP66 / IP68 (2 m / 24 h) |
| 接続導体との接触抵抗（材質） | 0.45 mΩ |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| ケーブルの引抜力 >= 切断力（周囲条件） | > 500 N |
製品説明
Photovoltaic plug-in connector, Product family: PV-CF-S, Connector, housing material: PPE, color: black, number of poles: 0, minimum conductor cross-section: 6 mm², max. conductor cross-section: 16 mm
