PV-FT-CF-C-2,5-450-BU-SP

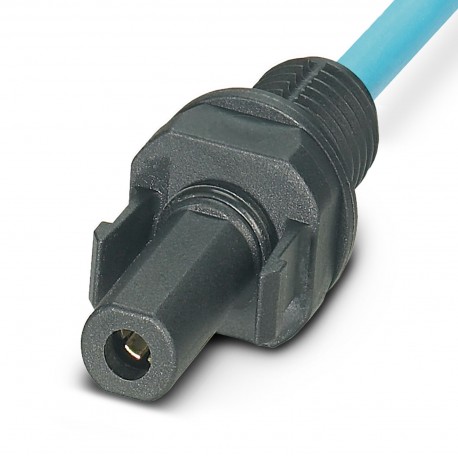

PV-FT-CF-C-2,5-450-BU-SP 1705713 PHOENIX CONTACT Photovoltaic connector
$0.00米ドル
3554 在庫あり
主な仕様
:• WARNING: Only electrically qualified personnel may install and operate the product. They must observe the following safety notes. The qualified personnel must be familiar with the basics of electrical engineering. They must be able to recognize and prevent danger. The relevant symbol on the packaging indicates that only personnel familiar with electrical engineering are allowed to install and operate the product.
色:black
幅:18.6 mm
身長:18.6 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| • WARNING: Only electrically qualified personnel may install and operate the product. They must observe the following safety notes. The qualified personnel must be familiar with the basics of electrical engineering. They must be able to recognize and prevent danger. The relevant symbol on the packaging indicates that only personnel familiar with electrical engineering are allowed to install and operate the product. | |
| 色 | black |
| 幅 | 18.6 mm |
| 身長 | 18.6 mm |
| 長さ | 43.2 mm |
| 材料 | PPE |
| ケーブルタイプ | S01 |
| 安全に関する注意事項 | • WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible. |
| ケーブル長 | 235 mm |
| ハロゲンフリー | yes |
| 製品タイプ | Panel feed-through |
| シール材 | EPDM |
| 製品ファミリー | SUNCLIX |
| ケーブル構造 | 50 x 0.25 mm Ø litz wires, tin-plated, 1x bunched |
| 接触面 | Silver Ag |
| 挿入力 | 45 N ±10 N |
| Oリング材質 | Silopren LSR 2660 |
| 記事の改訂 | 06 |
| 接触材料 | Cu |
| 難燃性 | no |
| ハウジング材質 | PPE |
| 保護クラス | II |
| 撤退部隊 | 250 N ±50 N (when locked) |
| 耐油性 | no |
| 締め付けトルク | 1.8 Nm ±0.1 Nm |
| 接触抵抗 | 0.45 mΩ |
| ケーブル断面 | 2.5 mm² |
| ケーブルシール材 | Elastosil LR 3065/50 |
| 汚染度 | 2 |
| 寸法図 | |
| 断熱材 | mPPE |
| 公称電圧ATD | 1000 V DC in accordance with IEC 62852:2014/AMD1:2020 |
| ポジション数 | 1 |
| ケーブル引抜力 | > 80 N |
| 単線、材質 | Cu |
| 外装シース、カラー | blue RAL 5015 |
| 公称電圧、ケーブル | 1.8 kV DC |
| 外装材 | PE-X |
| ケーブル外径 | 4.25 mm ±0.15 mm |
| 接触キャリア材料 | PPE |
| 接触面材質 | Ag |
| 定格電流（2.5 mm²） | 27 A (in accordance with IEC 62852:2014/AMD1:2020) |
| 規格/仕様 | IEC 62852:2014/AMD1:2020 |
| ハウジング部分の色 | black |
| 絶縁材料グループ | III |
| 定格サージ電圧（II/2） | 8 kV |
| 単線断面 | 2.5 mm² |
| 挿入/離脱サイクル | 100 |
| 定格サージ電圧（III/2） | 8 kV |
| 定格サージ電圧（III/3） | 16 kV |
| 周囲温度（アセンブリ） | -25 °C ... 50 °C |
| 周囲温度（動作） | -40 °C ... 85 °C |
| 保護等級（プラグ未接続時） | IP20 |
| 保護等級（プラグ接続時） | IP66 / IP68 (2 m / 24 h) |
| UL 94準拠の難燃性評価 | V0 |
| 最小の曲げ半径、固定設置 | 21.25 mm (5x Ø) |
| 最小の曲げ半径、可動設置 | 40.25 mm (10x Ø) |
| VDE 0295に準拠した個々のリッツの構造/最小線径 | 50x0.25 |
製品説明
Photovoltaic plug-in connector, Photovoltaic plug-in connector, housing material: PPE, color: black, number of poles: 1, min. conductor section: 2.5 mm², assigned current: 27 A, Connection type: Crimp
