在庫あり 注目商品
PWO 16-POT/S

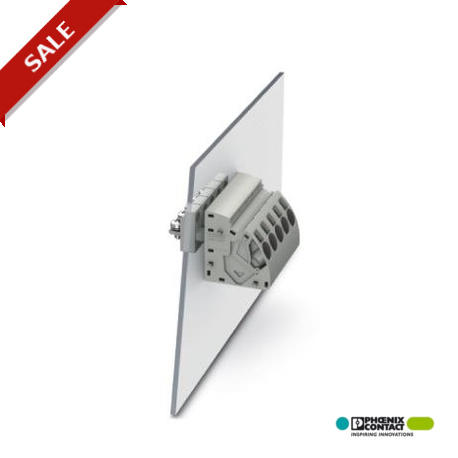

PWO 16-POT/S 1705654 PHOENIX CONTACT Panel feed-through terminal block, Connection method: Push-in spring co..
$0.00米ドル
3260 在庫あり
主な仕様
色:gray
サイドパネルを開く:No
幅（一般）:12.1 mm
レベル数:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 色 | gray |
| サイドパネルを開く | No |
| 幅（一般） | 12.1 mm |
| レベル数 | 1 |
| UNSPSC 11（ETIM） | 39121410 |
| ETIM 3.0（eCl@ss） | EC001283 |
| ETIM 4.0（eCl@ss） | EC001283 |
| ETIM 5.0 (eCl@ss) | EC001283 |
| （接続データ） | IEC 60947-7-1 |
| 公称電流IN | 76 A |
| 公称電圧UN | 1000 V |
| UNSPSC 13.2 (ETIM) | 39121410 |
| UNSPSC 6.01（ETIM） | 30211811 |
| 汚染度 | 3 |
| 断熱材 | PA |
| ポジション数 | 1 |
| 定格サージ電圧 | 8 kV |
| UNSPSC 12.01 (ETIM) | 39121410 |
| 最大負荷電流 | 76 A |
| 過電圧カテゴリー | III |
| UNSPSC 7.0901 (ETIM) | 39121410 |
| 公称断面積 | 16 mm² |
| 接続数 | 2 |
| 絶縁材料グループ | I |
| 板厚（一般） | 1 mm ... 6 mm |
| 接続側（寸法） | Inside |
| ストリップ長さ（寸法） | 18 mm |
| 周囲温度（アセンブリ） | -5 °C ... 100 °C |
| 接続方法（寸法） | Cable lug connection |
| 周囲温度（作動） | -5 °C ... 100 °C |
| 周囲温度（動作） | -40 °C (depending on the current carrying capacity curve) |
| 標準に準拠した接続 | IEC 60947-7-1 |
| UL 94準拠の難燃性評価 | V0 |
| eCl@ss 4.0（標準と規制） | 27141131 |
| eCl@ss 4.1（標準と規制） | 27141131 |
| eCl@ss 5.0（標準と規制） | 27141134 |
| eCl@ss 5.1（標準と規制） | 27141134 |
| eCl@ss 6.0（標準と規制） | 27141134 |
| eCl@ss 7.0（標準と規制） | 27141134 |
| eCl@ss 8.0（標準と規制） | 27141134 |
| eCl@ss 9.0（標準と規制） | 27141134 |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 導体断面積 AWG 最大 (寸法) | 4 |
| 導体断面積AWG最小（寸法） | 14 |
| 導体断面積（最大）（寸法） | 16 mm² |
| 導体断面積（最小）（寸法） | 1.5 mm² |
| 導体断面積（フレキシブル）最小値（寸法） | 1.5 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ付き最大。（寸法） | 16 mm² |
| 導体断面積フレキシブル、フェルール付きプラスチックスリーブ最小（寸法） | 1.5 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（寸法） | 16 mm² |
| 導体断面積（フレキシブル、フェルール付き、プラスチックスリーブなし）最小（寸法） | 1.5 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最大（寸法） | 4 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最小（寸法） | 1.5 mm² |
製品説明
Wall terminal block, connection type: Push-in spring connection, Terminal connection, number of poles: 1, charging current: 76 A, cross-section: 1.5 mm² - 16 mm², conductor connection direction with r
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
