PWO 16-UW

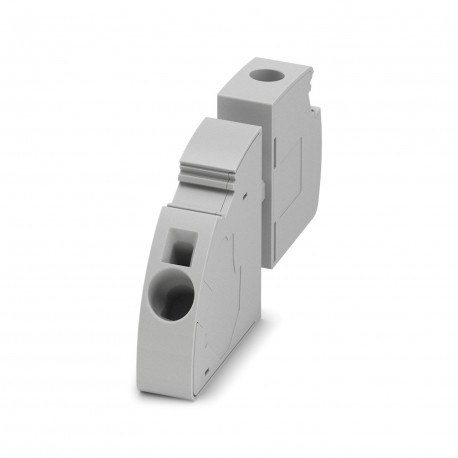

PWO 16-UW 1844387 PHOENIX CONTACT Panel feed-through terminal block
$0.00米ドル
3078 在庫あり
主な仕様
GTIN:4046356951319
注記:Made to Order (non-returnable)
注文キー:1844387
カタログページ:Page 29 (NTK-2014)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356951319 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 1844387 |
| カタログページ | Page 29 (NTK-2014) |
| 梱包単位 | 50 pc |
| ピッチ（一般） | 12.1 mm |
| 幅（一般） | 12 mm |
| 原産国 | CN (China) |
| 関税番号 | 85369010 |
| 最小注文数量 | 50 pc |
| 板厚（一般） | 1 mm ... 6 mm |
| ねじ山（寸法） | M5 |
| 色（主要コマーシャルデータ） | gray |
| （基準および規制） | No hazardous substances above threshold values |
| 接続側（寸法） | inside |
| ストリップ長さ（寸法） | 16 mm |
| 接続方法（寸法） | Screw connection |
| 最大締め付けトルク（寸法） | 2.3 Nm |
| 締め付けトルク、最小（寸法） | 2 Nm |
| 1個あたりの重量（梱包を除く） | 33.400 g |
| サイドパネルを開く（主要商業データ） | No |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 内径円筒ゲージ（寸法） | B7 |
| レベル数（主要商業データ） | 1 |
| 公称電流IN（主要商用データ） | 76 A |
| 公称電圧UN（主要商用データ） | 1000 V |
| 汚染度（主要商業データ） | 3 |
| 断熱材（主要商品データ） | PA |
| ポジション数（主要商業データ） | 1 |
| 最大負荷電流（主要商用データ） | 76 A |
| 過電圧カテゴリー（主要商業データ） | III |
| 公称断面積（主要商業データ） | 16 mm² |
| 接続数（主要商業データ） | 2 |
| 導体断面積 AWG 最大 (寸法) | 4 |
| 導体断面積AWG最小（寸法） | 10 |
| 導体断面積（最大）（寸法） | 16 mm² |
| 導体断面積（最小）（寸法） | 6 mm² |
| 断熱材グループ（主要コマーシャルデータ） | I |
| 導体断面積（フレキシブル）最小値（寸法） | 6 mm² |
| 標準に準拠した接続（接続データ） | IEC 60947-7-1 |
| 標準に準拠した接続（主要商業データ） | IEC 60947-7-1 |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| UL 94準拠の難燃性評価（主要商業データ） | V0 |
| 同一断面積の2本の導体、最大実線（寸法） | 10 mm² |
| 同一断面積の2本の導体、最小単線（寸法） | 2.5 mm² |
| 同一断面積の2本の導体、最大撚線（寸法） | 6 mm² |
| 同一断面積の2本の導体、撚り線最小（寸法） | 2.5 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ付き最大。（寸法） | 16 mm² |
| 導体断面積フレキシブル、フェルール付きプラスチックスリーブ最小（寸法） | 6 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（寸法） | 16 mm² |
| 導体断面積（フレキシブル、フェルール付き、プラスチックスリーブなし）最小（寸法） | 6 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最大（寸法） | 6 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最小（寸法） | 4 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最大（寸法） | 6 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最小（寸法） | 4 mm² |
製品説明
Terminal block, connection type: Push-in spring connection, Screw connection with traction capsule, number of poles: 1, charging current: 76 A, cross-section: 1.5 mm² - 16 mm², conductor connection di
