Q 0,75/3FL/ 9-M16KU-ESA BK

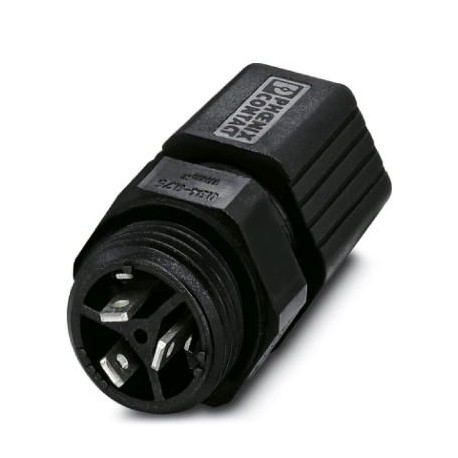

Q 0,75/3FL/ 9-M16KU-ESA BK 1641497 PHOENIX CONTACT Panel feed-through
$13.96米ドル
758 在庫あり
主な仕様
GTIN:4017918219581
注記:Made to Order (non-returnable)
（ケーベル）:-25 °C ... 50 °C (when the conductor is connected. Specifications of the cable manufacturer must also be observed.)
注文キー:1641497
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918219581 |
| 注記 | Made to Order (non-returnable) |
| （ケーベル） | -25 °C ... 50 °C (when the conductor is connected. Specifications of the cable manufacturer must also be observed.) |
| 注文キー | 1641497 |
| カタログページ | Page 103 (PC-2011) |
| 梱包単位 | 10 pc |
| 原産国 | PL (Poland) |
| 関税番号 | 85369010 |
| （主要商業データ） | Manual solder/slip-on connection; 2.8 x 0.8 mm |
| 最小注文数量 | 10 pc |
| ポジションマーキング（一般） | 1, 2, 3 |
| 色（主要コマーシャルデータ） | black |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 保護等級（ケーブル） | IP65 |
| 接続（主要商業データ） | If the conductor is reconnected, it must be cut off above the last contact point. QUICKON components may only be operated when under no load. |
| ケーブル外径（一般） | 5 mm ... 6.8 mm |
| 定格電流（周囲条件） | 9 A |
| 電線絶縁材（一般） | PVC / PE |
| 1個あたりの重量（梱包を除く） | 16.200 g |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 周囲温度（動作）（ケーブル） | -25 °C ... 80 °C (Specifications of the cable manufacturer must be observed.) |
| 接続方法（主要商用データ） | QUICKON connection |
| 公称電流IN（周囲条件） | 9 A |
| ポジション数（主要商業データ） | 3 |
| 定格電圧（II/2）（周囲条件） | 320 V |
| 定格電圧（III/2）（周囲条件） | 160 V |
| 定格電圧（III/3）（周囲条件） | 160 V |
| 接続数（主要商業データ） | 3 |
| 衝撃カテゴリー（電気特性） | 3 |
| 導体接続時の温度（ケーブル） | -5 °C ... 50 °C (specifications of the cable manufacturer must also be observed) |
| 被覆を含む線径（一般） | >= 2.5 mm |
| レンチサイズ、ユニオンナット（主要商業データ） | 19 mm |
| 接点材質（機械的特性） | CuZn |
| 定格サージ電圧（II/2）（周囲条件） | 4 kV |
| 標準に準拠した接続（材料データ） | CUL |
| 汚染度（機械的特性） | 3 |
| 絶縁材料（機械的特性） | PA |
| 定格サージ電圧（III/2）（周囲条件） | 4 kV |
| 定格サージ電圧（III/3）（周囲条件） | 4 kV |
| 過電圧カテゴリー（機械的特性） | III |
| 締め付けトルク、ユニオンナット（主要商業データ） | 2.5 Nm |
| レンチサイズ、コンタクトキャリア（主要商業データ） | 19 mm |
| PC QUICKON ねじタイプ（電気特性） | M16 x 1.5 |
| QUICKON接続性（電気特性） | max. 10 (if the conductor is connected more than once, seal and cap may need to be replaced.) |
| 締め付けトルク、カウンターナット（主要商業データ） | 3.75 Nm |
| 衝撃の区分（電気的特性） | IK07 |
| 接点キャリア材料（機械的特性） | PA |
| 接触面材質（機械的特性） | Tin-plated |
| 定格電圧に関する注意（II/2）（周囲条件） | with insulating sleeve |
| 屋外使用に適しています（機械特性） | f1 (UL 746C) |
| 導体断面積 AWG 最大（主要商用データ） | 16 |
| 導体断面積AWG最小値（主要商用データ） | 18 |
| UL 94準拠の難燃性評価（材料データ） | V0 |
| 定格電圧に関する注意（III/2）（周囲条件） | with insulating sleeve |
| 定格電圧に関する注意（III/3）（周囲条件） | with insulating sleeve |
| 締め付けトルクコンタクトキャリア（主要商用データ） | 3.75 Nm |
| 導体断面積（固体最大）（主要商用データ） | 1 mm² |
| 導体断面積（最小）（主要商用データ） | 0.34 mm² |
| 導体断面積（最大可とう性）（主要商用データ） | 0.75 mm² |
| UL 94準拠の難燃性評価（機械的特性） | V0 |
| VDE 0295に準拠した個々のリッツ線の構造/最小線径（一般） | Class 2-6 // 0.34 mm²: 0.1 mm; 0.5 - 0.75 mm²: 0.15 mm |
製品説明
QUICKON feedthrough, for outdoor wall mounting with manual solder/flat plug connection, 2.8 mm x 0.8 mm, 3 poles.
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
