Q 0,75/3FL/ 9-M16KU-ESA

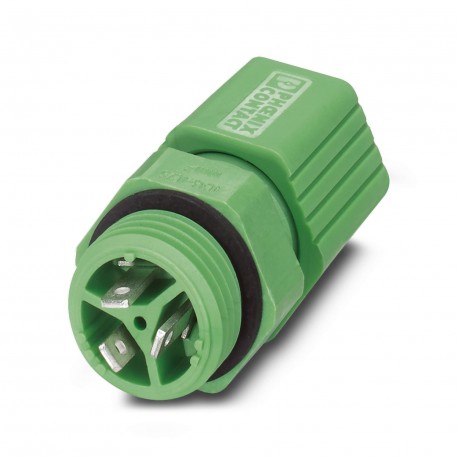

Q 0,75/3FL/ 9-M16KU-ESA 1640634 PHOENIX CONTACT Panel feed-through
$0.00米ドル
4874 在庫あり
主な仕様
:160 V DC
幅:19 mm
身長:19 mm
長さ:41.3 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 160 V DC | |
| 幅 | 19 mm |
| 身長 | 19 mm |
| 長さ | 41.3 mm |
| シールド | no |
| 製品タイプ | Panel feed-through |
| 組み立てノート | If the conductor is reconnected, it must be cut off above the last contact point. QUICKON components may only be operated when under no load. |
| 取り付けタイプ | Front mounting M16 |
| カラー（ハウジング） | green (RAL 6021) |
| 衝撃強度 | IK06 |
| 記事の改訂 | 01 |
| 材料接触 | Cu alloy |
| マテリアルハウジング | PA |
| ポジションマーキング | 1, 2, 3 |
| 接触抵抗 | < 3 mΩ |
| 公称電流IN | 9 A |
| 公称電圧UN | 160 V AC |
| 汚染度 | 3 |
| 寸法図 | |
| ポジション数 | 3 |
| 保護の程度 | IP65 |
| 過電圧カテゴリー | III |
| 定格電圧（II/2） | 320 V (with insulating sleeve) |
| 接続数 | 3 |
| 定格電圧（III/3） | 160 V (with insulating sleeve) |
| レンチサイズ ユニオンナット | 19 mm |
| 定格電圧（III/2） | 160 V (with insulating sleeve) |
| 材料接触面 | Sn |
| 材質電線絶縁体 | PVC / PE |
| 定格サージ電圧（III/3） | 4 kV |
| 締め付けトルク ユニオンナット | 2.5 Nm |
| レンチサイズ キャリアにお問い合わせください | 19 mm |
| 接続断面積AWG | 18 ... 16 |
| 導体断面固体 | 0.34 mm² ... 0.75 mm² |
| 締め付けトルク ロックナット | 3.75 Nm |
| 周囲温度（動作） | -25 °C ... 80 °C (Specifications of the cable manufacturer must be observed.) |
| 導体断面フレキシブル | 0.34 mm² ... 0.75 mm² |
| 締め付けトルクコンタクトキャリア | 3.75 Nm |
| ポジションあたりの接続数 | 1 |
| 絶縁体を含む線径 | 2.5 mm |
| 接続方法 デバイス側 | Manual solder/slip on connection |
| 導体接続時の温度 | -5 °C ... 50 °C |
| UL 94準拠の難燃性評価 | V0 |
| 同じ断面積の導体間の接続頻度 | 10 (if the conductor is connected more than once, seal and cap may need to be replaced.) |
| VDE 0295に準拠した個々のリッツの構造/最小線径 | Class 2-6 // 0.34 mm²: 0.1 mm; 0.5 - 0.75 mm²: 0.15 mm |
製品説明
QUICKON feedthrough, for outdoor wall mounting with manual solder/flat plug connection, 2.8 mm x 0.8 mm, 3 poles.
