Q 1,5/3IDC/13-13KU-KU

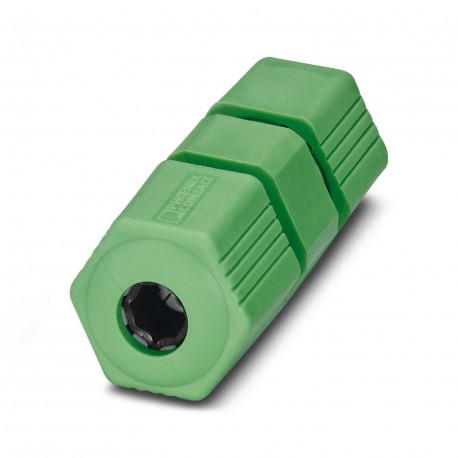

Q 1,5/3IDC/13-13KU-KU 1670248 PHOENIX CONTACT Conductor connectors
$0.00米ドル
3736 在庫あり
主な仕様
:500 V DC
色:green (RAL 6021)
幅:24 mm
コーディング:no
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 500 V DC | |
| 色 | green (RAL 6021) |
| 幅 | 24 mm |
| コーディング | no |
| 身長 | 24 mm |
| 長さ | 62.2 mm |
| 直径 | 24 mm |
| 製品タイプ | Cable connector |
| 組み立てノート | If the conductor is reconnected, it must be cut off above the last contact point. QUICKON components may only be operated when under no load. |
| 衝撃強度 | IK06 |
| 材料接触 | Copper alloy |
| マテリアルハウジング | PA |
| ポジションマーキング | 1, 2, 3 |
| 締め付けトルク | 2.5 Nm |
| 接触抵抗 | ≤ 5 mΩ |
| 公称電流IN | 17.5 A |
| 公称電圧UN | 500 V AC |
| 汚染度 | 3 |
| 寸法図 | |
| ポジション数 | 3 |
| 保護の程度 | IP65 |
| 過電圧カテゴリー | III |
| 定格電圧（II/2） | 630 V |
| 接続数 | 3 |
| 定格電圧（III/3） | 250 V |
| レンチサイズ ユニオンナット | 24 mm |
| 定格電圧（III/2） | 320 V |
| ケーブル外径 | 7 mm ... 9 mm |
| 材料接触面 | Sn |
| 材質電線絶縁体 | PVC / PE |
| 定格サージ電圧（II/2） | 6 kV |
| 定格サージ電圧（III/2） | 6 kV |
| 定格サージ電圧（III/3） | 6 kV |
| 締め付けトルク ユニオンナット | 2.5 Nm |
| レンチサイズ キャリアにお問い合わせください | 24 mm |
| 周囲温度（動作） | -25 °C ... 80 °C |
| ポジションあたりの接続数 | 1 |
| 絶縁体を含む線径 | >= 3 mm |
| 導体接続時の温度 | -5 °C ... 50 °C |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -40 °C ... 80 °C |
| 同じ断面積の導体間の接続頻度 | max. 10 (if the conductor is connected more than once, seal and cap may need to be replaced.) |
| VDE 0295に準拠した個々のリッツの構造/最小線径 | VDE 0295 class 1 to 6/min. 0.15 mm |
製品説明
Cable splicer for splicing round cables.
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
