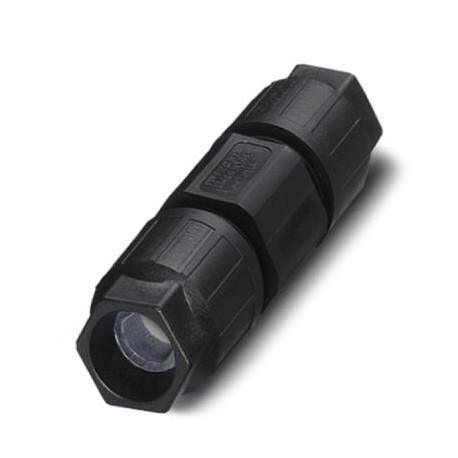

Q 1,5/4IDC/24-24KU-KU BS BK
Q 1,5/4IDC/24-24KU-KU BS BK 1405541 PHOENIX CONTACT Connector Q 1,5/4IDC/24-24KU-KU BS BK 1405541
$0.00米ドル
3978 在庫あり
主な仕様
GTIN:4046356748520
（ケーベル）:IP67
注文キー:1405541
梱包単位:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356748520 |
| （ケーベル） | IP67 |
| 注文キー | 1405541 |
| 梱包単位 | 1 |
| UNSPSC 11（ETIM） | 39121522 |
| ETIM 3.0（eCl@ss） | EC000516 |
| ETIM 4.0（eCl@ss） | EC002635 |
| ETIM 5.0 (eCl@ss) | EC002635 |
| ETIM 6.0 (eCl@ss) | EC002061 |
| UNSPSC 13.2 (ETIM) | 39121413 |
| UNSPSC 6.01（ETIM） | 30211923 |
| UNSPSC 12.01 (ETIM) | 39121522 |
| 関税番号 | 85366990 |
| UNSPSC 7.0901 (ETIM) | 39121522 |
| （主要商業データ） | IDC connection |
| 色（主要コマーシャルデータ） | black |
| 保護等級（ケーブル） | IP65 |
| eCl@ss 4.0（分類） | 27140815 |
| eCl@ss 4.1 (分類) | 27140815 |
| eCl@ss 5.0 (分類) | 27143423 |
| eCl@ss 5.1 (分類) | 27260700 |
| eCl@ss 6.0 (分類) | 27260700 |
| eCl@ss 7.0 (分類) | 27440102 |
| eCl@ss 8.0 (分類) | 27440102 |
| eCl@ss 9.0 (分類) | 27440103 |
| ケーブル外径（一般） | 5 mm ... 9 mm |
| 定格電流（周囲条件） | 15 A |
| 電線絶縁材（一般） | PVC / PE |
| 周囲温度（動作）（ケーブル） | -40 °C ... 80 °C (specifications of the cable manufacturer must also be observed) |
| 接続方法（主要商用データ） | QUICKON connection |
| 公称電流IN（周囲条件） | 15 A |
| ポジション数（主要商業データ） | 4 |
| 定格電圧（II/2）（周囲条件） | 1000 V |
| 定格電圧（III/2）（周囲条件） | 800 V |
| 定格電圧（III/3）（周囲条件） | 500 V |
| 衝撃カテゴリー（電気特性） | 3 |
| 導体接続時の温度（ケーブル） | -5 °C ... 50 °C (specifications of the cable manufacturer must also be observed) |
| 被覆を含む線径（一般） | 1.8 mm ... 3 mm |
| レンチサイズ、ユニオンナット（主要商業データ） | 19 mm |
| 接点材質（機械的特性） | CuZn |
| 周囲温度（保管/輸送）（ケーブル） | -40 °C ... 80 °C |
| 定格サージ電圧（II/2）（周囲条件） | 6 kV |
| 汚染度（機械的特性） | 3 |
| 絶縁材料（機械的特性） | PA |
| 定格サージ電圧（III/2）（周囲条件） | 6 kV |
| 定格サージ電圧（III/3）（周囲条件） | 6 kV |
| 過電圧カテゴリー（機械的特性） | III |
| 締め付けトルク、ユニオンナット（主要商業データ） | 3 Nm |
| レンチサイズ、コンタクトキャリア（主要商業データ） | 24 mm |
| QUICKON接続性（電気特性） | max. 10 |
| 衝撃の区分（電気的特性） | IK06 |
| 接点キャリア材料（機械的特性） | PA |
| 接触面材質（機械的特性） | Tin-plated |
| 導体断面積 AWG 最大（主要商用データ） | 16 |
| 導体断面積AWG最小値（主要商用データ） | 18 |
| UL 94準拠の難燃性評価（材料データ） | V0 |
| 導体断面積（固体最大）（主要商用データ） | 1 mm² |
| 導体断面積（最小）（主要商用データ） | 0.75 mm² |
| 導体断面積（最大可とう性）（主要商用データ） | 1.5 mm² |
| UL 94準拠の難燃性評価（機械的特性） | V0 |
| VDE 0295に準拠した個々のリッツ線の構造/最小線径（一般） | VDE 0295 class 1 to 6/min. 0.15 mm |
製品説明
QUICKON cable splicer, black, 4 pole PE-free, 0.75 mm² ... 1.5 mm² / 500 V / 15 A, for 5 mm cable diameter ... 9 mm.
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
QUICKON cable connector, black, 4-pos., without PE, 0.75 mm² ... 1.5 mm²/500 V/15 A, for cable diameters of 5 mm ... 9 mm.
