QPD 5P/ 3,0-PVC/5P 5X2,5 BK

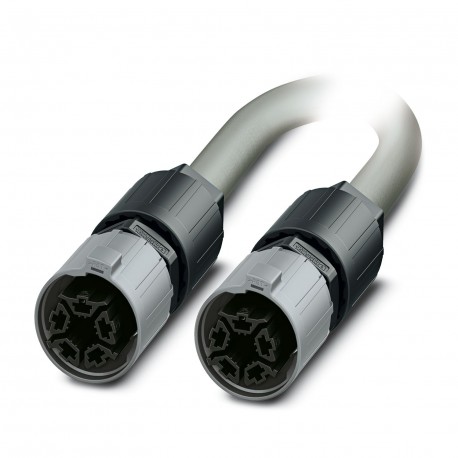

QPD 5P/ 3,0-PVC/5P 5X2,5 BK 1408721 PHOENIX CONTACT Connecting cable
$0.00米ドル
3708 在庫あり
主な仕様
GTIN:4046356827195
（ケーベル）:IP69K
（ケーブル）:No hazardous substances above threshold values
注文キー:1408721
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356827195 |
| （ケーベル） | IP69K |
| （ケーブル） | No hazardous substances above threshold values |
| 注文キー | 1408721 |
| カタログページ | Page 491 (C-2-2017) |
| 梱包単位 | 1 pc |
| 原産国 | PL (Poland) |
| 中国RoHS（ケーブル） | Environmentally friendly use period: unlimited = EFUP-e |
| 関税番号 | 85444290 |
| （主要商業データ） | IDC connection |
| ポジションマーキング（一般） | 1, 2, 3, N, PE |
| タイプ（主要商業データ） | QPD 5x2,5 |
| 色（主要コマーシャルデータ） | black |
| （基準および規制） | -5 °C ... 70 °C (cable, flexible installation) |
| 保護等級（ケーブル） | IP66 |
| ケーブル外径（一般） | 9 mm ... 16 mm |
| ロックタイプ（主要商業データ） | Screw locking |
| 定格電流（周囲条件） | 20 A |
| 電線絶縁材（一般） | PVC/PE/TPE/rubber |
| 1個あたりの重量（梱包を除く） | 22.220 g |
| ケーブルの長さ（主要商業データ） | 3 m |
| ケーブルの種類（規格と規制） | PVC gray |
| 周囲温度（動作）（ケーブル） | -40 °C ... 100 °C |
| 接続方法（主要商用データ） | QUICKON connection |
| 公称電流IN（周囲条件） | 20 A |
| 配線色（規格・規制） | blue, brown, black, gray, green/yellow |
| ケーブル重量（規格および規制） | 242 kg/km |
| ポジション数（主要商業データ） | 5 |
| 全体的なひねり（基準と規制） | 5 cores, twisted |
| 定格電圧（II/2）（周囲条件） | 1000 V |
| 定格電圧（III/2）（周囲条件） | 1000 V |
| 定格電圧（III/3）（周囲条件） | 690 V |
| 接続数（主要商業データ） | 5 |
| AWG電源（規格と規制） | 14 |
| 難燃性（規格・規制） | according to IEC 60332-1-2 |
| 導体接続時の温度（ケーブル） | -5 °C ... 50 °C |
| 被覆を含む線径（一般） | 2.5 mm ... 3.8 mm |
| レンチサイズ、ユニオンナット（主要商業データ） | 27 mm |
| 接点材質（機械的特性） | Cu |
| 導体材料（規格・規制） | Bare Cu litz wires |
| ポジション数に注意してください（主要商業データ） | 4+PE |
| 周囲温度（保管/輸送）（ケーブル） | -40 °C ... 80 °C |
| 定格サージ電圧（II/2）（周囲条件） | 8 kV |
| 試験電圧、ケーブル（規格および規制） | 4000 V |
| 汚染度（機械的特性） | 3 |
| 絶縁材料（機械的特性） | PA |
| 定格サージ電圧（III/2）（周囲条件） | 8 kV |
| 定格サージ電圧（III/3）（周囲条件） | 6 kV |
| 絶縁抵抗（規格・規制） | > 0.2 MΩ*km |
| 過電圧カテゴリー（機械的特性） | III |
| 外装シース、色（規格・規制） | gray RAL 7001 |
| 公称電圧、ケーブル（規格および規制） | 750 V |
| 外装シース材質（規格・規則） | PVC |
| 締め付けトルク、ユニオンナット（主要商業データ） | 10 Nm |
| 導体断面積（規格および規制） | 5x 2.5 mm² |
| QUICKON接続性（電気特性） | max. 10 |
| ケーブルの種類（略称）（規格・規則） | PVC |
| 衝撃の区分（電気的特性） | IK07 |
| 接点キャリア材料（機械的特性） | PA |
| 接触面材質（機械的特性） | silver-plated |
| ケーブル外径D（規格・規制） | 11.8 mm |
| 導体断面積 AWG 最大（主要商用データ） | 14 |
| 導体断面積AWG最小値（主要商用データ） | 16 |
| UL 94準拠の難燃性評価（材料データ） | V0 |
| 導体断面積（固体最大）（主要商用データ） | 2.5 mm² |
| 導体断面積（最小）（主要商用データ） | 1 mm² |
| 挿抜サイクル（電気特性） | 50 |
| 材料導体絶縁（規格および規制） | PVC |
| 周囲温度（動作）（規格・規制） | -40 °C ... 80 °C (cable, fixed installation) |
| 導体断面積（最大可とう性）（主要商用データ） | 2.5 mm² |
| 導体構造、電圧供給（規格・規制） | 50x 0.25 mm |
| UL 94準拠の難燃性評価（機械的特性） | V0 |
| 最小曲げ半径、固定設置（規格および規制） | 4 x D |
| 最小曲げ半径、フレキシブルな設置（規格および規制） | 15 x D |
| VDE 0295に準拠した個々のリッツ線の構造/最小線径（一般） | VDE 0295 class 1 to 6/min. 0.15 mm |
製品説明
Pre-assembled QUICKON connectors, 4+PE, black, with 5x PVC cable 2.5, length: 3.0 m
