QPD C 2PE1,5 1X4-9 BK

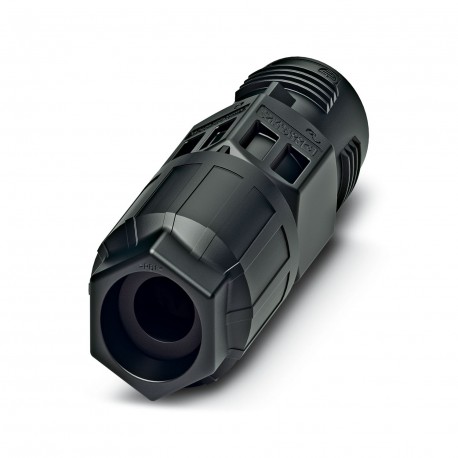

QPD C 2PE1,5 1X4-9 BK 1414699 PHOENIX CONTACT Conductor connectors
$0.00米ドル
4262 在庫あり
主な仕様
:5 Nm
タイプ:QPD 3x1,5
色:black (RAL 9005)
幅:25 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 5 Nm | |
| タイプ | QPD 3x1,5 |
| 色 | black (RAL 9005) |
| 幅 | 25 mm |
| コーディング | Coding profile |
| 身長 | 25 mm |
| 長さ | 73.6 mm |
| 直径 | 25 mm |
| ハロゲンフリー | yes |
| 製品タイプ | Cable connector |
| 定格電流 | 17.5 A |
| 製品ファミリー | QPD |
| 衝撃強度 | IK07 |
| 記事の改訂 | 04 |
| 材料接触 | Cu |
| マテリアルハウジング | PA |
| ポジションマーキング | 1, 2, PE |
| 締め付けトルク | 8 Nm |
| 接続プロファイル | 2+PE |
| 接触抵抗 | < 3 mΩ |
| 公称電流IN | 17.5 A |
| 公称電圧UN | 690 V AC |
| 汚染度 | 3 |
| 寸法図 | |
| ポジション数 | 3 |
| 保護の程度 | IP66 |
| 過電圧カテゴリー | III |
| 定格電圧（II/2） | 1000 V |
| 定格電圧（III/3） | 690 V |
| 定格電圧（III/2） | 1000 V |
| ケーブル外径 | 5 mm ... 7 mm |
| 材料接触面 | silver-plated |
| 材質電線絶縁体 | PVC/PE/TPE/rubber |
| 定格サージ電圧（II/2） | 8 kV |
| 挿入/離脱サイクル | max. 50 |
| 定格サージ電圧（III/2） | 8 kV |
| 定格サージ電圧（III/3） | 6 kV |
| 締め付けトルク ユニオンナット | 8 Nm |
| 締め付けトルク ロックナット | 5 Nm |
| 周囲温度（動作） | -40 °C ... 100 °C |
| ポジションあたりの接続数 | 1 |
| 絶縁体を含む線径 | 1.6 mm ... 3 mm |
| 導体接続時の温度 | -5 °C ... 50 °C |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -40 °C ... 100 °C |
| 同じ断面積の導体間の接続頻度 | max. 10 |
| VDE 0295に準拠した個々のリッツの構造/最小線径 | VDE 0295 class 1 to 6/min. 0.15 mm |
製品説明
Cable splicers, QUICKON connection, number of poles: 2+PE, 0.5 mm² ... 1.5 mm², 690 V, 17.5 A, black, with a QUICKON nut, outer diameter of the cable: 5 mm ... 9.5 mm, QUICKON Quick Connect
