QPD N 3PE1,5 8-13 BK

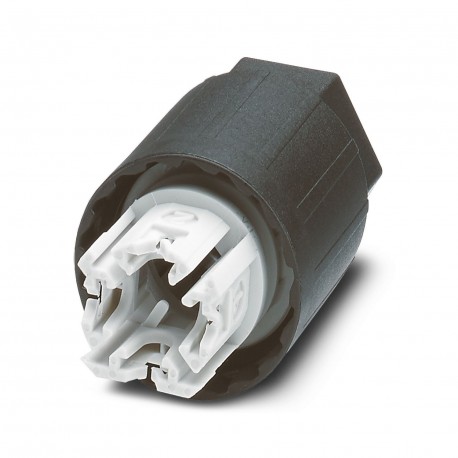

QPD N 3PE1,5 8-13 BK 1415098 PHOENIX CONTACT Nut
$0.00米ドル
4137 在庫あり
主な仕様
:IP68 (2 m / 24 h)
タイプ:QPD 4x1,5
色:black (RAL 9005)
製品タイプ:Installation pressure nut
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| IP68 (2 m / 24 h) | |
| タイプ | QPD 4x1,5 |
| 色 | black (RAL 9005) |
| 製品タイプ | Installation pressure nut |
| 定格電流 | 17.5 A |
| 製品ファミリー | QPD |
| 衝撃強度 | IK07 |
| マテリアルハウジング | PA |
| ポジションマーキング | 1, 2, 3, PE |
| 接続プロファイル | 3+PE |
| 公称電流IN | 17.5 A |
| 汚染度 | 3 |
| ポジション数 | 4 |
| 保護の程度 | IP66 |
| 過電圧カテゴリー | III |
| 定格電圧（II/2） | 1000 V |
| 接続数 | 10 |
| 定格電圧（III/3） | 690 V |
| 定格電圧（III/2） | 1000 V |
| ケーブル外径 | 10 mm ... 13 mm |
| 接触キャリア材料 | PA |
| 材質電線絶縁体 | PVC/PE/TPE/rubber |
| 定格サージ電圧（II/2） | 8 kV |
| 定格サージ電圧（III/2） | 8 kV |
| 定格サージ電圧（III/3） | 8 kV |
| 締め付けトルク ユニオンナット | 8 Nm |
| 接続断面積AWG | 20 ... 16 |
| 導体断面固体 | 0.5 mm² ... 1.5 mm² |
| 周囲温度（動作） | -40 °C ... 100 °C |
| 導体断面フレキシブル | 0.5 mm² ... 1.5 mm² |
| 絶縁体を含む線径 | 1.6 mm ... 3 mm |
| 接続方法 フィールド側 | IDC connection |
| 導体接続時の温度 | -5 °C ... 50 °C |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -40 °C ... 80 °C |
| 同じ断面積の導体間の接続頻度 | max. 10 |
| VDE 0295に準拠した個々のリッツの構造/最小線径 | VDE 0295 class 1 to 6/min. 0.15 mm |
製品説明
Nut, QUICKON connection, number of poles: 3+PE, 0.5 mm² ... 1.5 mm², 690 V, 17.5 A, black, cable outer diameter: 10 mm ... 13 mm
