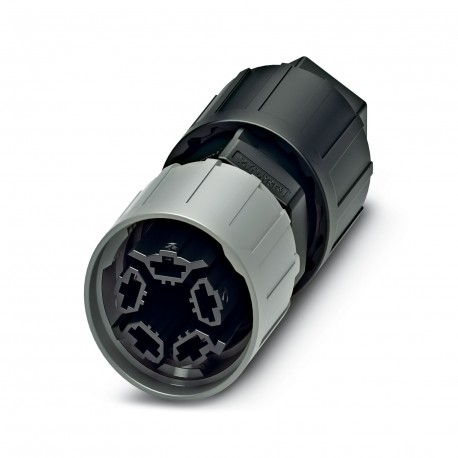

QPD P 4PE6,0 9-14 TL BKBK
QPD P 4PE6,0 9-14 TL BKBK 1002892 PHOENIX CONTACT Connector, Connection QUICKON, number of poles: 4+PE, for ..
$0.00米ドル
4968 在庫あり
主な仕様
:IP68 (2 m / 24 h)
タイプ:QPD 5x6,0
色:black (RAL 9005)
幅:39.6 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| IP68 (2 m / 24 h) | |
| タイプ | QPD 5x6,0 |
| 色 | black (RAL 9005) |
| 幅 | 39.6 mm |
| コーディング | Coding profile |
| 身長 | 44.1 mm |
| 長さ | 97.5 mm |
| 直径 | 44.1 mm |
| ハロゲンフリー | yes |
| 製品タイプ | Installation connector |
| 製品ファミリー | QPD |
| 衝撃強度 | IK07 |
| 記事の改訂 | 02 |
| 材料接触 | Cu |
| マテリアルハウジング | PA |
| ポジションマーキング | 1, 2, 3, N, PE |
| 接続プロファイル | 4+PE |
| 接触抵抗 | < 4 mΩ |
| 公称電流IN | 40 A |
| 公称電圧UN | 690 V |
| 汚染度 | 3 |
| ポジション数 | 5 |
| 保護の程度 | IP66 |
| 過電圧カテゴリー | III |
| 接続数 | 5 |
| ケーブル外径 | 9 mm ... 14 mm |
| 材料接触面 | silver-plated |
| 材質電線絶縁体 | PVC/PE/TPE/rubber |
| 定格サージ電圧（II/2） | 8 kV |
| 挿入/離脱サイクル | max. 50 |
| 定格サージ電圧（III/2） | 8 kV |
| 定格サージ電圧（III/3） | 6 kV |
| 締め付けトルク ユニオンナット | 15 Nm |
| 接続断面積AWG | 14 ... 10 |
| 導体断面固体 | 2.5 mm² ... 6 mm² |
| 周囲温度（動作） | -40 °C ... 100 °C |
| 導体断面フレキシブル | 2.5 mm² ... 6 mm² |
| ポジションあたりの接続数 | 1 |
| 絶縁体を含む線径 | 2.95 mm ... 5 mm |
| 接続方法 フィールド側 | IDC connection |
| 導体接続時の温度 | -5 °C ... 50 °C |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -40 °C ... 100 °C |
| 同じ断面積の導体間の接続頻度 | max. 10 |
| VDE 0295に準拠した個々のリッツの構造/最小線径 | VDE 0295 class 1 to 6/min. 0.15 mm |
製品説明
Connector, IDC connection, number of poles: 4+PE, 2.5 mm² ... 6 mm², 40 A, black, with QUICKON nut, outer diameter of cable: 9 mm ... 14 mm
