QPD W 3PE2,5 9-14 M25 DT BK

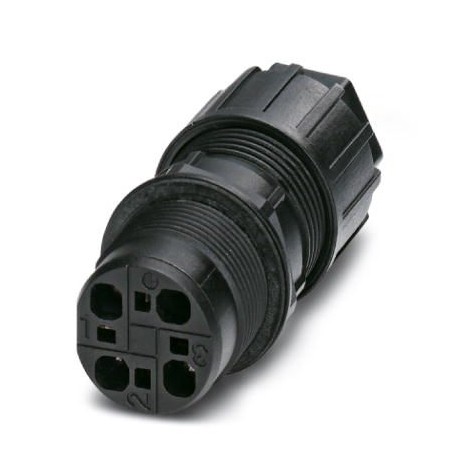

QPD W 3PE2,5 9-14 M25 DT BK 1582181 PHOENIX CONTACT Panel feed-through
$0.00米ドル
3670 在庫あり
主な仕様
GTIN:4046356449083
注記:Made to Order (non-returnable)
（ケーベル）:IP69K
注文キー:1582181
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356449083 |
| 注記 | Made to Order (non-returnable) |
| （ケーベル） | IP69K |
| 注文キー | 1582181 |
| カタログページ | Page 480 (C-2-2017) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85366990 |
| （主要商業データ） | IDC connection |
| ポジションマーキング（一般） | 1, 2, 3, PE |
| タイプ（主要商業データ） | QPD 4x2,5 |
| 色（主要コマーシャルデータ） | black |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 保護等級（ケーブル） | IP66 |
| 接続（主要商業データ） | For 2.5 mm² cables with ferrule, only CRIMPFOX 10S pliers (1212045) with square crimp can be used.CRIMPFOX 6H hexagonal crimping pliers (1212046) cannot be used, because the diameter on the diagonal is too large. |
| 導体断面積（一般） | 2.5 mm² |
| ケーブル外径（一般） | 9 mm ... 14 mm |
| ロックタイプ（主要商業データ） | Screw locking |
| 定格電流（周囲条件） | 20 A |
| 電線絶縁材（一般） | PVC/PE/Rubber/TPE |
| 1個あたりの重量（梱包を除く） | 40.200 g |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 周囲温度（動作）（ケーブル） | -40 °C ... 100 °C |
| 接続方法（主要商用データ） | QUICKON connection |
| 公称電流IN（周囲条件） | 20 A |
| ポジション数（主要商業データ） | 4 |
| 定格電圧（II/2）（周囲条件） | 1000 V |
| 定格電圧（III/2）（周囲条件） | 1000 V |
| 定格電圧（III/3）（周囲条件） | 690 V |
| 接続数（主要商業データ） | 10 |
| 導体接続時の温度（ケーブル） | -5 °C ... 50 °C |
| 被覆を含む線径（一般） | 2 mm ... 3.8 mm |
| レンチサイズ、ユニオンナット（主要商業データ） | 22 mm |
| 接点材質（機械的特性） | Cu |
| ポジション数に注意してください（主要商業データ） | 3+PE |
| レンチサイズ、カウンターナット（主要商業データ） | 27 mm |
| 周囲温度（保管/輸送）（ケーブル） | -40 °C ... 100 °C |
| 定格サージ電圧（II/2）（周囲条件） | 8 kV |
| 汚染度（機械的特性） | 3 |
| 絶縁材料（機械的特性） | PA |
| 定格サージ電圧（III/2）（周囲条件） | 8 kV |
| 定格サージ電圧（III/3）（周囲条件） | 6 kV |
| 過電圧カテゴリー（機械的特性） | III |
| 締め付けトルク、ユニオンナット（主要商業データ） | 5 Nm |
| QUICKON接続性（電気特性） | max. 10 |
| 締め付けトルク、カウンターナット（主要商業データ） | 5 Nm |
| 衝撃の区分（電気的特性） | IK07 |
| 接点キャリア材料（機械的特性） | PA |
| 接触面材質（機械的特性） | silver-plated |
| 導体断面積 AWG 最大（主要商用データ） | 14 |
| 導体断面積AWG最小値（主要商用データ） | 16 |
| UL 94準拠の難燃性評価（材料データ） | V0 |
| 導体断面積（固体最大）（主要商用データ） | 2.5 mm² |
| 導体断面積（最小）（主要商用データ） | 1 mm² |
| 挿抜サイクル（電気特性） | >= |
| 導体断面積（最大可とう性）（主要商用データ） | 2.5 mm² |
| UL 94準拠の難燃性評価（機械的特性） | V0 |
| VDE 0295に準拠した個々のリッツ線の構造/最小線径（一般） | VDE 0295 class 1 to 6/min. 0.15 mm |
製品説明
Feedthrough, QUICKON connection, number of poles: 3+PE, 1 mm² ... 2.5 mm², 690 V, 20 A, black, with QUICKON nut, cable diameter range: 9 mm ... 14 mm, mounting thread: M25, Push-in connection, 2.5 mm²
