QPD W 4PE1,5 M25 1,0 BK

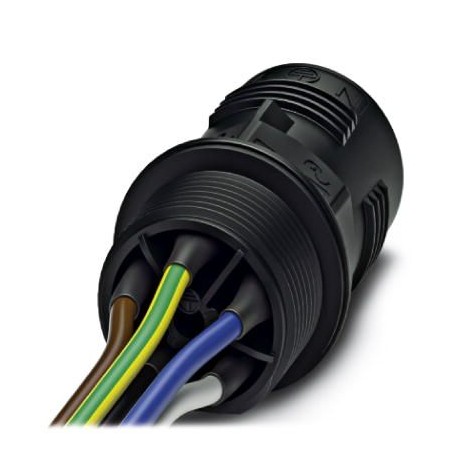

QPD W 4PE1,5 M25 1,0 BK 1414737 PHOENIX CONTACT Panel feed-through
$0.00米ドル
4936 在庫あり
主な仕様
GTIN:4055626033525
（ケーベル）:IP69K
注文キー:1414737
カタログページ:Page 471 (C-2-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626033525 |
| （ケーベル） | IP69K |
| 注文キー | 1414737 |
| カタログページ | Page 471 (C-2-2017) |
| 梱包単位 | 1 pc |
| 原産国 | PL (Poland) |
| 関税番号 | 85444290 |
| 配線色（一般） | black, brown, gray, blue, green/yellow |
| （主要商業データ） | IDC connection |
| ポジションマーキング（一般） | 1, 2, 3, N, PE |
| タイプ（主要商業データ） | QPD 5x1,5 |
| 色（主要コマーシャルデータ） | black |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 保護等級（ケーブル） | IP66 |
| 導体断面積（一般） | 1.5 mm² |
| ロックタイプ（主要商業データ） | Screw locking |
| 定格電流（周囲条件） | 17.5 A |
| 電線絶縁材（一般） | PVC/PE/TPE/rubber |
| 1個あたりの重量（梱包を除く） | 129.500 g |
| ケーブルの長さ（主要商業データ） | 1 m |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 周囲温度（動作）（ケーブル） | -40 °C ... 100 °C |
| 接続方法（主要商用データ） | QUICKON connection |
| 公称電流IN（周囲条件） | 17.5 A |
| ポジション数（主要商業データ） | 5 |
| 定格電圧（II/2）（周囲条件） | 1000 V |
| 定格電圧（III/2）（周囲条件） | 1000 V |
| 定格電圧（III/3）（周囲条件） | 690 V |
| 接続数（主要商業データ） | 10 |
| 導体接続時の温度（ケーブル） | -5 °C ... 50 °C |
| 被覆を含む線径（一般） | 1.6 mm ... 3 mm |
| 接点材質（機械的特性） | Cu |
| ポジション数に注意してください（主要商業データ） | 4+PE |
| 周囲温度（保管/輸送）（ケーブル） | -40 °C ... 100 °C |
| 定格サージ電圧（II/2）（周囲条件） | 8 kV |
| 汚染度（機械的特性） | 3 |
| 絶縁材料（機械的特性） | PA |
| 定格サージ電圧（III/2）（周囲条件） | 8 kV |
| 定格サージ電圧（III/3）（周囲条件） | 6 kV |
| 過電圧カテゴリー（機械的特性） | III |
| 締め付けトルク、ユニオンナット（主要商業データ） | 8 Nm |
| QUICKON接続性（電気特性） | max. 10 |
| 締め付けトルク、カウンターナット（主要商業データ） | 5 Nm |
| 衝撃の区分（電気的特性） | IK07 |
| 接点キャリア材料（機械的特性） | PA |
| 接触面材質（機械的特性） | silver-plated |
| 導体断面積 AWG 最大（主要商用データ） | 16 |
| 導体断面積AWG最小値（主要商用データ） | 20 |
| UL 94準拠の難燃性評価（材料データ） | V0 |
| 導体断面積（固体最大）（主要商用データ） | 1.5 mm² |
| 導体断面積（最小）（主要商用データ） | 0.5 mm² |
| 導体断面積（最大可とう性）（主要商用データ） | 1.5 mm² |
| UL 94準拠の難燃性評価（機械的特性） | V0 |
| VDE 0295に準拠した個々のリッツ線の構造/最小線径（一般） | VDE 0295 class 1 to 6/min. 0.15 mm |
製品説明
Feedthrough, QUICKON connection, number of poles: 4+PE, 0.5 mm² ... 1.5 mm², 690 V, 17.5 A, black, without QUICKON nut, mounting thread: M25, Single conductors, 1.5 mm², cable length: 1 m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
