在庫あり 注目商品
QTC 2,5-HEDI

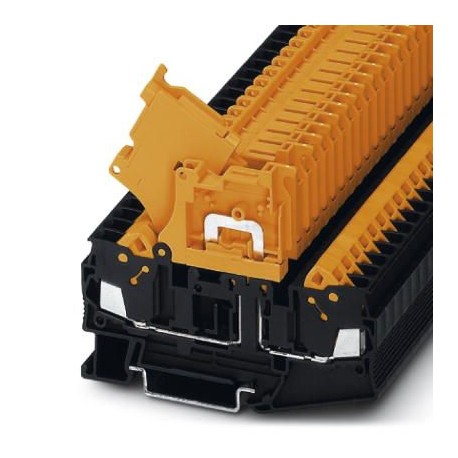

QTC 2,5-HEDI 3206678 PHOENIX CONTACT Lever-type disconnect terminal block
$7.20米ドル
1418 在庫あり
主な仕様
GTIN:4046356057837
注文キー:3206678
カタログページ:Page 210 (C-1-2017)
梱包単位:50 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356057837 |
| 注文キー | 3206678 |
| カタログページ | Page 210 (C-1-2017) |
| 梱包単位 | 50 pc |
| 幅（一般） | 6.2 mm |
| 長さ（一般） | 82.5 mm |
| 原産国 | CN (China) |
| （接続データ） | IEC 60947-7-1 |
| 関税番号 | 85369095 |
| （主要商業データ） | 2.5 mm² / 0.7 kg |
| エンドカバー幅（一般） | 2.2 mm |
| 高さNS 35/15（一般） | 72.4 mm |
| 高さNS 35/7,5（一般） | 64.9 mm |
| 色（主要コマーシャルデータ） | black/orange |
| （基準および規制） | No hazardous substances above threshold values |
| 接続方法（寸法） | Quick connection |
| 設定点（主要商業データ） | 1 N |
| 潜在能力（主要な商業データ） | 1 |
| 1個あたりの重量（梱包を除く） | 16.500 g |
| 材質電線絶縁体（寸法） | PVC / PE |
| サイドパネルを開く（主要商業データ） | Yes |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| レベル数（主要商業データ） | 1 |
| 指の保護（主要商業データ） | guaranteed |
| 曲げ試験ターン（主要商業データ） | 135 |
| 公称電流IN（主要商用データ） | 20 A |
| 公称電圧UN（主要商用データ） | 500 V |
| 短時間電流（主要商業データ） | 0.3 kA |
| 適用分野（主要商業データ） | Railway industry |
| 汚染度（主要商業データ） | 3 |
| 断熱材（主要商品データ） | PA |
| 定格サージ電圧（主要商用データ） | 4 kV |
| 引張試験結果（主要商業データ） | Test passed |
| 最大負荷電流（主要商用データ） | 20 A (with a 2.5 mm² conductor cross section) |
| 過電圧カテゴリー（主要商業データ） | III |
| 老化試験結果（主要商業データ） | Test passed |
| キャリアへのタイトフィット（主要商業データ） | NS 35 |
| 公称断面積（主要商業データ） | 2.5 mm² |
| 接続数（主要商業データ） | 2 |
| 曲げ試験結果（主要商品データ） | Test passed |
| 熱試験結果（主要商業データ） | Test passed |
| 導体断面積 AWG 最大 (寸法) | 14 |
| 導体断面積AWG最小（寸法） | 20 |
| 標準に準拠した接続（寸法） | IEC 60947-7-1 |
| 牽引力設定点（主要商業データ） | 50 N |
| 導体断面積（最大）（寸法） | 2.5 mm² |
| 導体断面積（最小）（寸法） | 0.5 mm² |
| 断熱材グループ（主要コマーシャルデータ） | I |
| 最大電線径（絶縁体を含む）（寸法） | 3.8 mm |
| 要件、電圧降下（主要商用データ） | ≤ 6,4 mV |
| 手の甲の保護（主要商業データ） | guaranteed |
| 曲げ試験回転速度（主要商業データ） | 10 rpm |
| 電圧降下試験結果（主要商用データ） | Test passed |
| サージ電圧試験設定点（主要商用データ） | 7.3 kV |
| 導体断面積（フレキシブル）最小値（寸法） | 0.5 mm² |
| 標準に準拠した接続（接続データ） | CSA |
| サージ電圧試験結果（主要商用データ） | Test passed |
| NF F16-101、NF F10-102 クラス F（主要商用データ） | 2 |
| NF F16-101、NF F10-102 クラス I（主要商業データ） | 2 |
| サポートへのタイトフィットの結果（主要商業データ） | Test passed |
| 短絡安定性の結果（主要商業データ） | Test passed |
| 温度上昇試験結果（主要商品データ） | Test passed |
| 酸素指数（DIN EN ISO 4589-2）（主要商業データ） | >32 % |
| 最大AWG導体断面積、フレキシブル（寸法） | 14 |
| 最小AWG導体断面積、フレキシブル（寸法） | 20 |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| 衝撃保護試験仕様（主要商用データ） | IEC 60529:2001-02 |
| 導体断面引張試験（主要商業データ） | 2.5 mm² |
| 燃焼試験方法（DIN EN 60695-11-10）（主要商業データ） | V0 |
| UL 94準拠の難燃性評価（主要商業データ） | V0 |
| 煙ガス毒性 NFPA 130 (SMP 800C) (主要商業データ) | passed |
| 電源周波数耐電圧設定点（主要商用データ） | 1.89 kV |
| 表面燃焼性 NFPA 130 (ASTM E 162) (主要商業データ) | passed |
| 曲げ試験導体断面積/重量（主要商用データ） | 0.5 mm² / 0.3 kg |
| 導体断面積短絡試験（主要商業データ） | 2.5 mm² |
| 寒冷地における静的断熱材の適用（主要商業データ） | -60 °C |
| 鉄道車両の火災挙動（DIN 5510-2）（主要商業データ） | Test passed |
| 公称条件での最大消費電力（主要商用データ） | 0.77 W |
| 熱量測定による発熱量NFPA 130（ASTM E 1354）（主要商業データ） | 28 MJ/kg |
| 商用周波耐電圧試験結果（主要商品データ） | Test passed |
| 鉄道車両の防火（DIN EN 45545-2）R22（接続データ） | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R23（接続データ） | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R24（接続データ） | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R26（接続データ） | HL 1 - HL 3 |
| 鉄道車両の防火対策（DIN EN 45545-2）R22（主要商用データ） | HL 1 - HL 3 |
| 鉄道車両の防火対策（DIN EN 45545-2）R23（主要商用データ） | HL 1 - HL 3 |
| 鉄道車両の防火対策（DIN EN 45545-2）R24（主要商用データ） | HL 1 - HL 3 |
| 鉄道車両の防火対策（DIN EN 45545-2）R26（主要商用データ） | HL 1 - HL 3 |
| 煙の比光学密度 NFPA 130 (ASTM E 662) (主要商業データ) | passed |
| 相対断熱材温度指数（電気、UL 746 B）（主要商業データ） | 130 °C |
| 熱特性（ニードル炎）有効持続時間の証明（主要商業データ） | 30 s |
| ネジなしモジュラー端子台の温度サイクルの劣化試験（主要商業データ） | 192 |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21））（主要商業データ） | 130 °C |
| 端子点の機械的安定性試験結果（導体接続×5）（主要商業データ） | Test passed |
製品説明
Lever interruptible terminal block, nominal voltage: 500 V, nominal current: 20 A, number of connections: 2, connection type: Quick connection, 1st floor, Dimensioning cross-section: 2.5 mm², cross-se
