QUINT-DIODE/40

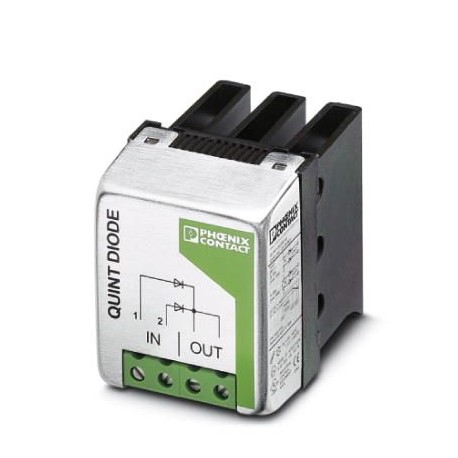

QUINT-DIODE/40 2938963 PHOENIX CONTACT Redundancy module
$0.00米ドル
4077 在庫あり
主な仕様
GTIN:4017918929534
注文キー:2938963
カタログページ:Page 596 (IF-2009)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918929534 |
| 注文キー | 2938963 |
| カタログページ | Page 596 (IF-2009) |
| 梱包単位 | 1 pc |
| 原産国 | CN (China) |
| 関税番号 | 85049091 |
| （周囲条件） | 1x 48 A (16 mm² at 60°C) |
| ねじ山（一般） | M4 |
| 効率（出力データ） | > 97 % |
| 正味重量（出力データ） | 0.7 kg |
| （接続データ、出力） | KEMA 03 ATEX 1197X |
| ストリップ長さ（一般） | 10 mm |
| 接続方法（一般） | Screw connection |
| 深さ（主要な商業データ） | 102 mm |
| 幅（主要商業データ） | 62 mm |
| 高さ（主要商業データ） | 84 mm |
| ATEX（接続データ、出力） | II 3G Ex nA IIC T4 Gc |
| 保護クラス（出力データ） | II (in closed control cabinet) |
| 取り付け位置（出力データ） | horizontal and vertical DIN rail NS 35, EN 60715 |
| 汚染度（寸法） | 2 |
| 直列接続（入力データ） | No |
| 保護等級（寸法） | IP20 |
| 保護等級（出力データ） | IP20 |
| アセンブリ命令（出力データ） | alignable: horizontal 20 mm, vertical 50 mm |
| 公称出力電圧（入力データ） | 24 V DC |
| 1個あたりの重量（梱包を除く） | 600.000 g |
| ねじ山（接続データ、入力） | M4 |
| UL認証（接続データ、出力） | UL/C-UL listed UL 508 |
| 入力電圧範囲（周囲条件） | 0 V DC ... 30 V DC |
| MTBF（IEC 61709、SN 29500）（出力データ） | 28571428 h (40 °C) |
| ノイズ放出（接続データ、出力） | EN 55011 |
| ノイズ耐性（接続データ、出力） | EN 61000-6-2:2005 |
| 公称出力電流（IN）（入力データ） | 40 A |
| 定格負荷時の最大電力損失（入力データ） | 20 W |
| ストリップ長さ（接続データ、入力） | 10 mm |
| 導体断面積 AWG 最大 (一般) | 6 |
| 導体断面積AWG最小値（一般） | 20 |
| 接続方法（接続データ、入力） | Screw connection |
| 最大入力電流（周囲条件） | 2x 19 A (6 mm² at 40°C) |
| 公称入力電流（周囲条件） | 2x 20 A |
| 公称入力電圧（周囲条件） | 24 V DC |
| 絶縁電圧入力/PE（出力データ） | 1 kV |
| 周囲温度（動作）（寸法） | -25 °C ... 70 °C (> 60 °C derating, -25 ... 60°C) |
| 導体断面積（固体最大）（一般） | 16 mm² |
| 導体断面積（最小）（一般） | 0.5 mm² |
| 絶縁電圧出力/PE（出力データ） | 1 kV |
| 導体断面積最大可とう性（一般） | 10 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 0.5 mm² |
| 造船承認（接続データ、出力） | DNV GL (EMC A), ABS |
| 規格・規制（接続データ、出力） | EN 60079-0 |
| 公称入力電圧範囲（周囲条件） | 24 V DC |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 標準 - 電気安全（接続データ、出力） | EN 60950-1/VDE 0805 (SELV) |
| 電磁両立性（接続データ、出力） | Conformance with EMC Directive 2014/30/EU |
| 導体断面積AWG最大（接続データ、入力） | 6 |
| 導体断面積AWG最小（接続データ、入力） | 20 |
| 標準に準拠した接続（接続データ、出力） | CUL |
| 導体断面積（実線最大）（接続データ、入力） | 16 mm² |
| 導体断面積（最小）（接続データ、入力） | 0.5 mm² |
| 最大許容相対湿度（動作時）（寸法） | ≤ 95 % (at 25 °C, non-condensing) |
| 導体断面積最大フレキシブル（接続データ、入力） | 10 mm² |
| 導体断面積の最小値（接続データ、入力） | 0.5 mm² |
| 規格 – 電力設備で使用する電子機器および電力設備へのその組立（接続データ、出力） | EN 50178/VDE 0160 (PELV) |
製品説明
More details
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
