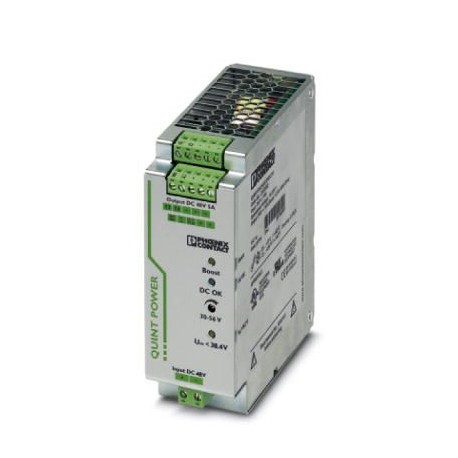

QUINT-PS/48DC/48DC/5
QUINT-PS/48DC/48DC/5 2905008 PHOENIX CONTACT DC/DC converters
$0.00米ドル
3778 在庫あり
主な仕様
GTIN:4046356908429
注文キー:2905008
カタログページ:Page 253 (C-4-2017)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356908429 |
| 注文キー | 2905008 |
| カタログページ | Page 253 (C-4-2017) |
| 梱包単位 | 1 pc |
| （入力データ） | < 0.1 % (change in input voltage ±10 %) |
| （出力データ） | |
| 原産国 | CN (China) |
| 関税番号 | 85044030 |
| ディレーティング（入力データ） | 60 °C ... 70 °C (2.5%/K) |
| ねじ山（一般） | M3 |
| 効率（出力データ） | > 93 % |
| 正味重量（出力データ） | 0.9 kg |
| ストリップ長さ（一般） | 8 mm |
| 気候区分（寸法） | 3K3 (in acc. with EN 60721) |
| 接続方法（一般） | Pluggable screw connection |
| 深さ（主要な商業データ） | 125 mm |
| 幅（主要商業データ） | 48 mm |
| 高さ（主要商業データ） | 130 mm |
| 残差リップル（入力データ） | < 20 mVPP |
| 制御偏差（入力データ） | < 1 % (change in load, static 10 % ... 90 %) |
| 保護クラス（出力データ） | III |
| 入力ヒューズ（周囲条件） | 15 A (internal (device protection)) |
| 取り付け位置（出力データ） | horizontal DIN rail NS 35, EN 60715 |
| （シグナリング用の接続データ） | 15 Hz ... 150 Hz, 2.3g, 90 min. |
| 汚染度（寸法） | 2 |
| フィードバック抵抗（入力データ） | 60 V DC |
| 直列接続（入力データ） | yes |
| 保護等級（寸法） | IP20 |
| 最大容量負荷（入力データ） | unlimited |
| パワーブースト（IBoost）（入力データ） | 6.25 A (-25°C ... 40°C permanent, UOUT= 48 V DC ) |
| 保護等級（出力データ） | IP20 |
| アセンブリ命令（出力データ） | alignable: PN≥50%, 5 mm horizontally, 15 mm next to active components, 50 mm verticallyalignable: PN<50%, 0 mm horizontally, 40 mm vertically top, 20 mm vertically bottom |
| 並列接続（入力データ） | Yes, for redundancy and increased capacity |
| 公称出力電圧（入力データ） | 48 V DC ±1 % |
| 主電源バッファリング（周囲条件） | typ. 10 ms (48 V DC) |
| 1個あたりの重量（梱包を除く） | 1,107.000 g |
| ねじ山（接続データ、入力） | M3 |
| ショック（シグナリング用の接続データ） | 18 ms, 30g, in each space direction (according to IEC 60068-2-27) |
| アクティブ電流制限（入力データ） | 7 A |
| ねじ山（接続データ、出力） | M3 |
| 保護の種類（周囲条件） | Transient surge protection |
| 電圧（信号用の接続データ） | 10 V (Test Level 3) |
| コメント（シグナリング用の接続データ） | Criterion B |
| 消費電流（周囲条件） | 7 A (48 V, IBOOST) |
| 入力電圧範囲（周囲条件） | 30 V DC ... 60 V DC |
| MTBF（IEC 61709、SN 29500）（出力データ） | |
| 公称出力電流（IN）（入力データ） | 5 A (-25 °C ... 60 °C) |
| 突入サージ電流（周囲条件） | < 6 A (typical) |
| 定格負荷時の最大電力損失（入力データ） | 20 W |
| ストリップ長さ（接続データ、入力） | 7 mm |
| 導体断面積 AWG 最大 (一般) | 12 |
| 導体断面積AWG最小値（一般） | 24 |
| 接続方法（接続データ、入力） | Pluggable screw connection |
| 出力過電圧保護（入力データ） | < 60 V DC |
| 選択的ヒューズ遮断（ISFB）（入力データ） | 30 A (12 ms) |
| 周囲温度（動作）（寸法） | -25 °C ... 70 °C (> 60 °C Derating: 2.5 %/K) |
| 導体断面積（固体最大）（一般） | 2.5 mm² |
| 導体断面積（最小）（一般） | 0.2 mm² |
| UL承認（信号用接続データ） | UL/C-UL listed UL 508 |
| 絶縁電圧入出力（出力データ） | 1.5 kV (type test) |
| ノイズ耐性（シグナリング用接続データ） | EN 61000-6-2:2005 |
| 導体断面積最大可とう性（一般） | 2.5 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 0.2 mm² |
| 周波数範囲（シグナリング用接続データ） | 0.15 MHz ... 80 MHz |
| 公称入力電圧範囲（周囲条件） | 48 V DC |
| 接触放電（信号用接続データ） | 4 kV (Test Level 2) |
| ピークスイッチング電圧公称負荷（入力データ） | < 10 mVPP(20 MHz) |
| 保護回路/コンポーネント（周囲条件） | Varistor |
| 鉄道アプリケーション（信号用接続データ） | EN 50121-4 |
| テストフィールド強度（シグナリング用の接続データ） | 3 V/m (Test Level 2) |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 代替アセンブリの深さ（主要な商業データ） | 51 mm |
| 規格・規制（シグナリング用接続データ） | EN 61000-6-3 |
| 振動（操作）（信号用接続データ） | < 15 Hz, amplitude ±2.5 mm (according to IEC 60068-2-6) |
| 代替アセンブリの幅（主要商業データ） | 122 mm |
| 代替アセンブリの高さ（主要商業データ） | 130 mm |
| 周囲温度（始動型テスト済み）（寸法） | -40 °C |
| 出力電圧（USet）の設定範囲（入力データ） | 30 V DC ... 56 V DC (> 48 V DC, constant capacity restricted) |
| 導体断面積AWG最大（接続データ、入力） | 12 |
| 導体断面積AWG最小（接続データ、入力） | 24 |
| 標準 - 安全な分離（シグナリング用の接続データ） | DIN VDE 0100-410 |
| 導体断面積AWG最大（接続データ、出力） | 12 |
| 導体断面積AWG最小（接続データ、出力） | 24 |
| 導体断面積（実線最大）（接続データ、入力） | 2.5 mm² |
| 導体断面積（最小）（接続データ、入力） | 0.2 mm² |
| 最大許容相対湿度（動作時）（寸法） | ≤ 95 % (at 25 °C, non-condensing) |
| 無負荷状態での最大消費電力（入力データ） | 2.7 W |
| 導体断面積（最大実線）（接続データ、出力） | 2.5 mm² |
| 導体断面積（最小）（接続データ、出力） | 0.2 mm² |
| 規格 - 電気安全（信号用接続データ） | EN 60950-1/VDE 0805 (SELV) |
| 電磁両立性（信号用接続データ） | Conformance with EMC Directive 2014/30/EU |
| 導体断面積最大フレキシブル（接続データ、入力） | 2.5 mm² |
| 導体断面積の最小値（接続データ、入力） | 0.2 mm² |
| 導体断面積最大フレキシブル（接続データ、出力） | 2.5 mm² |
| 導体断面積（フレキシブル）最小値（接続データ、出力） | 0.2 mm² |
| 標準 - 安全超低電圧（信号用接続データ） | EN 60950-1 (SELV) |
| 規格 – 電力設備で使用する電子機器および電力設備へのその組立て（信号用接続データ） | EN 50178/VDE 0160 (PELV) |
製品説明
Primary switched QUINT DC/DC transformer for rail mounting with SFB (Selective Fuse Breaking) technology, input: 48 V DC, output: 48 V DC/5 A
