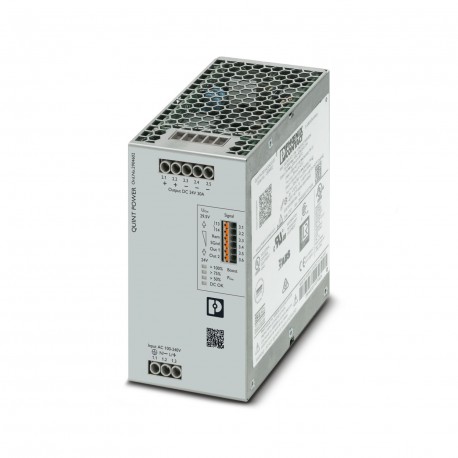

| パラメータ | 価値 |
|---|---|
| GTIN | 4046356985352 |
| 注文キー | 2904602 |
| カタログページ | Page 207 (C-4-2017) |
| 梱包単位 | 1 pc |
| (入力データ) | < 32 W (230 V AC) |
| (出力データ) | > 309000 h (60 °C) |
| 原産国 | TH (Thailand) |
| 関税番号 | 85044030 |
| (周囲条件) | typ. 29 ms (230 V AC) |
| ディレーティング(入力データ) | > 60 °C (2.5%/K) |
| 効率(出力データ) | typ. 92.4 % (120 V AC) |
| 正味重量(出力データ) | 1.3 kg |
| 出力電力(入力データ) | 480 W |
| ストリップ長さ(一般) | 8 mm |
| 気候区分(寸法) | 3K3 (in acc. with EN 60721) |
| 接続方法(一般) | Screw connection |
| 深さ(主要な商業データ) | 125 mm |
| 幅(主要商業データ) | 70 mm |
| (基準および規制) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ(主要商業データ) | 130 mm |
| 残差リップル(入力データ) | < 50 mVPP(with nominal values) |
| 制御偏差(入力データ) | < 0.5 % (Static load change 10 % ... 90 %) |
| 保護クラス(出力データ) | I |
| 入力ヒューズ(周囲条件) | 12 A (slow-blow, internal) |
| 取り付け位置(出力データ) | horizontal DIN rail NS 35, EN 60715 |
| (シグナリング用の接続データ) | UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) |
| 汚染度(寸法) | 2 |
| フィードバック抵抗(入力データ) | ≤ 35 V DC |
| 設置高さ(寸法) | ≤ 5000 m (> 2000 m, observe derating) |
| 直列接続(入力データ) | yes |
| 保護等級(寸法) | IP20 |
| 保護等級(出力データ) | IP20 |
| 典型的な応答時間(入力データ) | 300 ms (from SLEEP MODE) |
| アセンブリ命令(出力データ) | alignable: PN≥50%, 5 mm horizontally, 15 mm next to active components, 50 mm verticallyalignable: PN<50%, 0 mm horizontally, 40 mm vertically top, 20 mm vertically bottom |
| 並列接続(入力データ) | Yes, for redundancy and increased capacity |
| 公称出力電圧(入力データ) | 24 V DC |
| 主電源バッファリング(周囲条件) | typ. 28 ms (120 V AC) |
| 1個あたりの重量(梱包を除く) | 1,593.000 g |
| ショック(シグナリング用の接続データ) | 18 ms, 30g, in each space direction (according to IEC 60068-2-27) |
| 中国RoHS(規格と規制) | Environmentally Friendly Use Period = 25; |
| REACh SVHC(基準と規制) | Lead 7439-92-1 |
| AC周波数範囲(周囲条件) | 50 Hz ... 60 Hz -10 % ... +10 % |
| ダイナミックブースト(IDyn.Boost)(入力データ) | 30 A (5 s) |
| 静的ブースト(IStat.Boost)(入力データ) | 25 A |
| 保護の種類(周囲条件) | Transient surge protection |
| 電圧(信号用の接続データ) | 10 V (Test Level 3) |
| コメント(シグナリング用の接続データ) | Criterion B |
| 消費電流(周囲条件) | 6.8 A (100 V AC) |
| 入力電圧範囲(周囲条件) | 100 V AC ... 240 V AC -15 % ... +10 % |
| MTBF(IEC 61709、SN 29500)(出力データ) | > 1110000 h (25 °C) |
| 公称出力電流(IN)(入力データ) | 20 A |
| 突入サージ電流(周囲条件) | typ. 11 A (at 25 °C) |
| 定格負荷時の最大電力損失(入力データ) | < 40 W (120 V AC) |
| ストリップ長さ(接続データ、入力) | 8 mm |
| 導体断面積 AWG 最大 (一般) | 10 |
| 導体断面積AWG最小値(一般) | 30 |
| 接続方法(接続データ、入力) | Screw connection |
| ストリップ長さ(接続データ、出力) | 8 mm |
| 接続方法(接続データ、出力) | Push-in connection |
| 絶縁電圧入力/PE(出力データ) | 3.5 kV AC (type test) |
| 選択的ヒューズ遮断(ISFB)(入力データ) | 120 A (15 ms) |
| 周囲温度(動作)(寸法) | -25 °C ... 70 °C (> 60 °C Derating: 2.5 %/K) |
| 導体断面積(固体最大)(一般) | 6 mm² |
| 導体断面積(最小)(一般) | 0.2 mm² |
| PEへの放電電流(周囲条件) | < 3.5 mA |
| 絶縁電圧出力/PE(出力データ) | 0.5 kV DC (type test) |
| UL承認(信号用接続データ) | UL Listed UL 508 |
| 絶縁電圧入出力(出力データ) | 4 kV AC (type test) |
| ノイズ放出(信号用接続データ) | Additional basic standard EN 61000-6-5 (immunity in power station), IEC/EN 61850-3 (energy supply) |
| ノイズ耐性(シグナリング用接続データ) | Immunity according to EN 61000-6-1 (residential), EN 61000-6-2 (industrial), and EN 61000-6-5 (power station equipment zone), IEC/EN 61850-3 (energy supply) |
| 公称消費電力(周囲条件) | 520 VA |
| 導体断面積最大可とう性(一般) | 4 mm² |
| 導体断面積(フレキシブル)最小値(一般) | 0.2 mm² |
| 周波数範囲(シグナリング用接続データ) | 0.15 MHz ... 80 MHz |
| 最大絶縁強度(周囲条件) | 300 V AC 60 s |
| 公称入力電圧範囲(周囲条件) | 100 V AC ... 240 V AC |
| 接触放電(信号用接続データ) | 4 kV (Test Level 2) |
| 保護回路/コンポーネント(周囲条件) | Varistor, gas-filled surge arrester |
| 鉄道アプリケーション(信号用接続データ) | EN 50121-3-2 |
| テストフィールド強度(シグナリング用の接続データ) | 3 V/m (Test Level 2) |
| 周囲温度(保管/輸送)(寸法) | -40 °C ... 85 °C |
| 代替アセンブリの深さ(主要な商業データ) | 73 mm |
| 低電圧指令(信号用接続データ) | Conformance with Low Voltage Directive 2014/35/EC |
| 造船承認(信号用接続データ) | DNV GL, PRS, BV, LR, ABS |
| 規格・規制(シグナリング用接続データ) | EN 61000-4-8 |
| 振動(操作)(信号用接続データ) | 5 Hz ... 100 Hz resonance search 2.3g, 90 min., resonance frequency 2.3g, 90 min. (according to DNV GL Class C) |
| 代替アセンブリの幅(主要商業データ) | 122 mm |
| 代替アセンブリの高さ(主要商業データ) | 130 mm |
| 周囲温度(始動型テスト済み)(寸法) | -40 °C |
| 出力電圧(USet)の設定範囲(入力データ) | 24 V DC ... 29.5 V DC (constant capacity) |
| 適切な回路ブレーカーの選択(周囲条件) | 10 A ... 16 A (Characteristic B, C, D, K or comparable) |
| 伝導ノイズ放出(信号用接続データ) | EN 55016 EN 61000-6-4 (Class A) |
| 導体断面積AWG最大(接続データ、入力) | 10 |
| 導体断面積AWG最小(接続データ、入力) | 30 |
| 標準 - 安全な分離(シグナリング用の接続データ) | DIN VDE 0100-410 |
| 導体断面積AWG最大(接続データ、出力) | 16 |
| 導体断面積AWG最小(接続データ、出力) | 24 |
| 導体断面積(実線最大)(接続データ、入力) | 6 mm² |
| 導体断面積(最小)(接続データ、入力) | 0.2 mm² |
| 最大許容相対湿度(動作時)(寸法) | ≤ 95 % (at 25 °C, non-condensing) |
| 無負荷状態での最大消費電力(入力データ) | < 5 W (120 V AC) |
| 出力(入力データ)のサージ電圧に対する保護 | ≤ 32 V DC |
| 導体断面積(最大実線)(接続データ、出力) | 1.5 mm² |
| 導体断面積(最小)(接続データ、出力) | 0.2 mm² |
| 規格 - 電気安全(信号用接続データ) | IEC 60950-1/VDE 0805 (SELV) |
| 電磁両立性(信号用接続データ) | Conformance with EMC Directive 2014/30/EU |
| 導体断面積最大フレキシブル(接続データ、入力) | 4 mm² |
| 導体断面積の最小値(接続データ、入力) | 0.2 mm² |
| 導体断面積最大フレキシブル(接続データ、出力) | 1.5 mm² |
| 導体断面積(フレキシブル)最小値(接続データ、出力) | 0.2 mm² |
| 過電圧カテゴリー(EN 60950-1)(信号用接続データ) | II (≤ 5000 m) |
| 過電圧カテゴリー(EN 61010-1)(信号用接続データ) | II (≤ 5000 m) |
| 過電圧カテゴリー(EN 62477-1)(信号用接続データ) | III (≤ 2000 m) |
| 規格 - 変圧器の安全性(信号用接続データ) | EN 61558-2-16 (air clearances and creepage distances only) |
| 標準 - 安全超低電圧(信号用接続データ) | IEC 60950-1 (SELV) |
| 規格 – 主電源高調波電流の制限(信号用接続データ) | EN 61000-3-2 |
| 標準 - DC出力の低電圧用電源装置(信号用接続データ) | EN 61204-3 |
| 承認 - 主電源電圧低下に関する半導体業界の要件(信号用の接続データ) | SEMI F47-0706; EN 61000-4-11 |
| 規格 – 電力設備で使用する電子機器および電力設備へのその組立て(信号用接続データ) | EN 50178/VDE 0160 (PELV) |
