在庫あり 注目商品

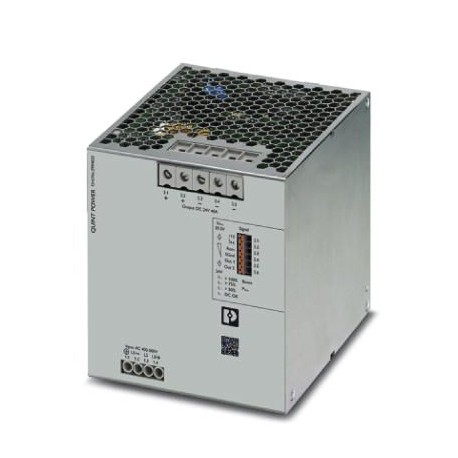

QUINT4-PS/3AC/24DC/40
QUINT4-PS/3AC/24DC/40 2904623 PHOENIX CONTACT Primary-switched QUINT POWER power supply with free choice of ..
$0.00米ドル
3549 在庫あり
主な仕様
GTIN:4055626356105
注文キー:2904623
（図面）:
（基準）:CSA-C22.2 No. 107.1-01
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626356105 |
| 注文キー | 2904623 |
| （図面） | |
| （基準） | CSA-C22.2 No. 107.1-01 |
| カタログページ | Page 237 (C-4-2019) |
| 梱包単位 | 1 pc |
| （入力データ） | < 45 W (480 V AC) |
| （出力データ） | > 236000 h (60 °C) |
| CSA（規格） | CAN/CSA-C22.2 No. 60950-1-07 |
| SIQ（標準） | BG (type approved) |
| 深さ（図面） | 125 mm |
| 幅（図面） | 120 mm |
| 原産国 | TH (Thailand) |
| ETIM 5.0 (eCl@ss) | EC002540 |
| ETIM 6.0 (eCl@ss) | EC002540 |
| ETIM 7.0 (eCl@ss) | EC002540 |
| 高さ（図面） | 130 mm |
| IECEx（規格） | Ex nA nC IIC T4 Gc (IECEx EPS 16.0057X) |
| 図（図面） | |
| 関税番号 | 85044030 |
| （周囲条件） | typ. 28 ms (3x 480 V AC) |
| REACh SVHC（EMCデータ） | Lead 7439-92-1 |
| （適合/承認） | 4 kV (Test Level 4 - asymmetrical) |
| ブロック図（図面） | |
| 効率（出力データ） | typ. 95.7 % (400 V AC) |
| 正味重量（出力データ） | 2.6 kg |
| UL認証（規格） | UL Listed UL 508 |
| 出力電力（入力データ） | 960 W |
| ストリップ長さ（一般） | 8 mm |
| 気候区分（寸法） | 3K3 (in acc. with EN 60721) |
| 接続方法（一般） | Screw connection |
| 残差リップル（入力データ） | < 50 mVPP(with nominal values) |
| eCl@ss 8.0 (分類) | 27049002 |
| eCl@ss 9.0 (分類) | 27040701 |
| I/O/S（適合性/承認） | asymmetrical |
| 入力（適合性/承認） | 2 kV (Test Level 4 - symmetrical) |
| 制御偏差（入力データ） | < 0.5 % (Static load change 10 % ... 90 %) |
| 出力（適合性/承認） | 1 kV (Test Level 3 - symmetrical) |
| 保護クラス（出力データ） | I |
| 信号（適合/承認） | 1 kV (Test Level 2 - asymmetrical) |
| フリッカー（適合性/承認） | EN 61000-3-3 |
| 取り付け位置（出力データ） | horizontal DIN rail NS 35, EN 60715 |
| 電圧（適合/承認） | 2.5 kV |
| （シグナリング用の接続データ） | IEC 62236-5 |
| コメント（適合/承認） | Criterion A |
| 汚染度（寸法） | 2 |
| 設置高さ（寸法） | ≤ 5000 m (> 2000 m, observe derating) |
| 直列接続（入力データ） | yes |
| 保護等級（寸法） | IP20 |
| 頻度（適合/承認） | 50 Hz |
| 造船承認（基準） | DNV GL applied for |
| 保護等級（出力データ） | IP20 |
| 典型的な応答時間（入力データ） | 300 ms (from SLEEP MODE) |
| 並列接続（入力データ） | Yes, for redundancy and increased capacity |
| 基準A（適合性/承認） | Normal operating behavior within the specified limits. |
| 基準B（適合性/承認） | Temporary impairment to operational behavior that is corrected by the device itself. |
| 基準C（適合性/承認） | Temporary adverse effects on the operating behavior, which the device corrects automatically or which can be restored by actuating the operating elements. |
| 突入電流（周囲条件） | typ. 1.5 A (at 25 °C) |
| 公称出力電圧（入力データ） | 24 V DC |
| 電圧ディップ（適合/承認） | 0 % |
| テストレベル1（適合性/承認） | 15 Hz 150 Hz (Test Level 4) |
| テストレベル2（適合性/承認） | 150 Hz 1.5 kHz (Test Level 4) |
| テストレベル3（適合性/承認） | 1.5 kHz 15 kHz (Test Level 4) |
| テストレベル4（適合性/承認） | 15 kHz 150 kHz (Test Level 4) |
| テストレベル5（適合性/承認） | 16.7 Hz 50 Hz 60 Hz (Test Level 4) |
| テストレベル6（適合性/承認） | 16.7 Hz 50 Hz 60 Hz (Test Level 4) |
| 電圧低下（適合性/承認） | EN 61000-4-11 |
| 1個あたりの重量（梱包を除く） | 2,780.000 g |
| 騒音放出（適合/承認） | EN 55016 |
| 追加テキスト（適合性/承認） | Test Level 2 |
| ダイナミックブースト（IDyn.Boost）（入力データ） | 60 A (5 s) |
| 周波数範囲（適合/承認） | 0.15 MHz ... 80 MHz |
| 静的ブースト（IStat.Boost）（入力データ） | 45 A |
| 保護の種類（周囲条件） | Transient surge protection |
| 消費電流（周囲条件） | 3x 1.8 A (400 V AC) |
| 空気中への排出（適合性/承認） | 15 kV (Test Level 4) |
| フィードバック電圧抵抗（入力データ） | ≤ 35 V DC |
| 入力電圧範囲（周囲条件） | 3x 400 V AC ... 500 V AC -20 % ... +10 % |
| MTBF（IEC 61709、SN 29500）（出力データ） | > 849000 h (25 °C) |
| 公称出力電流（IN）（入力データ） | 40 A |
| 接触放電（適合性/承認） | 8 kV (Test Level 4) |
| 周波数範囲（fN）（周囲条件） | 50 Hz ... 60 Hz -10 % ... +10 % |
| 高調波電流（適合性/承認） | EN 61000-3-2 |
| 主電源バッファリング時間（周囲条件） | typ. 28 ms (3x 400 V AC) |
| 期間数（適合/承認） | 0,5 / 1 / 5 / 50 / 250 periods |
| 定格負荷時の最大電力損失（入力データ） | < 45 W (400 V AC) |
| ストリップ長さ（接続データ、入力） | 10 mm |
| 導体断面積 AWG 最大 (一般) | 10 |
| 導体断面積AWG最小値（一般） | 24 |
| 接続方法（接続データ、入力） | Screw connection |
| ストリップ長さ（接続データ、出力） | 8 mm |
| 接続方法（接続データ、出力） | Push-in connection |
| 絶縁電圧入力/PE（出力データ） | 3.5 kV AC (type test) |
| 力率（cos phi）（周囲条件） | 0.91 |
| 選択的ヒューズ遮断（ISFB）（入力データ） | 215 A (15 ms) |
| 試験場強度（適合性/承認） | 110 A/m |
| 周囲温度（動作）（寸法） | -25 °C ... 70 °C (> 60 °C Derating: 2.5 %/K) |
| 導体断面積（固体最大）（一般） | 6 mm² |
| 導体断面積（最小）（一般） | 0.2 mm² |
| PEへの放電電流（周囲条件） | < 3.5 mA |
| 絶縁電圧出力/PE（出力データ） | 0.5 kV DC (type test) |
| 絶縁電圧入出力（出力データ） | 4 kV AC (type test) |
| 低電圧指令（適合/承認） | Conformance with Low Voltage Directive 2014/35/EC |
| 公称消費電力（周囲条件） | 1217 VA |
| 導体断面積最大可とう性（一般） | 4 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 0.2 mm² |
| DNV GL 騒音放射（適合性/承認） | Class B |
| 静電気放電（適合性/承認） | EN 61000-4-2 |
| 高速過渡現象（バースト）（適合性/承認） | EN 61000-4-4 |
| 信号（テストレベル1）（適合性/承認） | 100 kHz 1 MHz (Test Level 3 - symmetrical) |
| 信号（テストレベル2）（適合性/承認） | 100 kHz 1 MHz (Test Level 3 - asymmetrical) |
| 伝導ノイズ放出（適合性/承認） | EN 55016 |
| 電磁HFフィールド（適合性/承認） | EN 61000-4-3 |
| 公称入力電圧範囲（周囲条件） | 3x 400 V AC ... 500 V AC |
| 保護回路/コンポーネント（周囲条件） | Varistor, gas-filled surge arrester |
| 鉄道アプリケーション（信号用接続データ） | EN 50121-5 |
| パルス形状磁場（適合性・承認） | EN 61000-4-9 |
| サージ電圧負荷（サージ）（適合性・承認） | EN 61000-4-5 |
| 減衰振動波（適合性/承認） | EN 61000-4-18 |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 電磁両立性（適合性/承認） | Conformance with EMC Directive 2014/30/EU |
| 入力、出力（テストレベル1）（適合性/承認） | 100 kHz 1 MHz (Test Level 3 - asymmetrical) |
| 入力、出力（テストレベル2）（適合性/承認） | 10 MHz |
| DNV GL 実施干渉（適合性/承認） | Class A |
| 周囲温度（始動型テスト済み）（寸法） | -40 °C |
| 出力電圧（USet）の設定範囲（入力データ） | 24 V DC ... 29.5 V DC (constant capacity) |
| 導体断面積AWG最大（接続データ、入力） | 6 |
| 導体断面積AWG最小（接続データ、入力） | 20 |
| 減衰振動磁場（適合性/承認） | EN 61000-4-10 |
| 導体断面積AWG最大（接続データ、出力） | 16 |
| 導体断面積AWG最小（接続データ、出力） | 24 |
| 導体断面積（実線最大）（接続データ、入力） | 16 mm² |
| 導体断面積（最小）（接続データ、入力） | 0.5 mm² |
| 最大許容相対湿度（動作時）（寸法） | ≤ 95 % (at 25 °C, non-condensing) |
| 無負荷状態での最大消費電力（入力データ） | < 5 W (400 V AC) |
| 導体断面積（最大実線）（接続データ、出力） | 1 mm² |
| 導体断面積（最小）（接続データ、出力） | 0.2 mm² |
| 主電源変動/低電圧（信号用の接続データ） | SEMI F47-0706; EN 61000-4-11 |
| 規格 - 電気安全（信号用接続データ） | IEC 60950-1/VDE 0805 (SELV) |
| EMC要件、発電所（信号用接続データ） | IEC 61850-3 |
| 入力保護用の推奨ブレーカー（周囲条件） | 3x 4 A ... 20 A (Characteristic B, C, D, K or comparable) |
| 導体断面積最大フレキシブル（接続データ、入力） | 16 mm² |
| 導体断面積の最小値（接続データ、入力） | 0.5 mm² |
| 導体断面積最大フレキシブル（接続データ、出力） | 1.5 mm² |
| 導体断面積（フレキシブル）最小値（接続データ、出力） | 0.2 mm² |
| 出力過電圧保護（OVP）（入力データ） | ≤ 32 V DC |
| 規格 - 変圧器の安全性（信号用接続データ） | EN 61558-2-16 |
| ノイズ耐性に関するEMC要件（信号用接続データ） | EN 61000-6-1 |
| 非対称伝導妨害変数（適合性/承認） | EN 61000-4-16 |
| 標準 - 安全超低電圧（信号用接続データ） | IEC 60950-1 (SELV) |
| 減衰正弦波振動（リング波）（適合性/承認） | EN 61000-4-12 |
| 規格 – 主電源高調波電流の制限（信号用接続データ） | EN 61000-3-2 |
| HART FSK物理層テスト仕様準拠（シグナリング用接続データ） | Output voltage UOutcompliant |
| 標準 - 計測、制御、実験室用機器の安全性（信号用接続データ） | IEC 61010-1 |
| 規格 – 電力設備で使用する電子機器および電力設備へのその組立て（信号用接続データ） | EN 50178/VDE 0160 (PELV) |
製品説明
Primary-switched QUINT POWER power supply with selectable output characteristic curve, SFB (Selective Fuse Breaking) technology and NFC interface, input: three-phase, output: 24 V DC / 40 A
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Block diagram
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
