QUINT4-UPS/24DC/24DC/40/EC

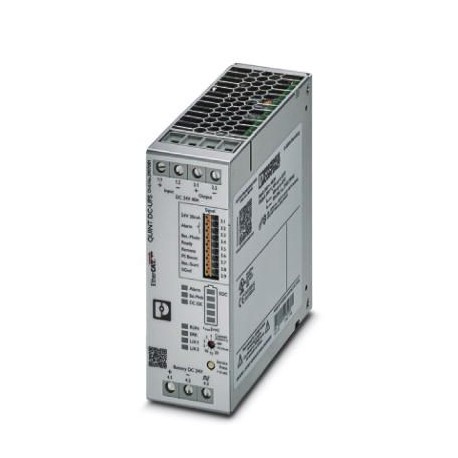

QUINT4-UPS/24DC/24DC/40/EC 2907081 PHOENIX CONTACT Uninterruptible power supply
$0.00米ドル
3162 在庫あり
主な仕様
GTIN:4055626171722
注文キー:2907081
梱包単位:1 pc
原産国:CN (China)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626171722 |
| 注文キー | 2907081 |
| 梱包単位 | 1 pc |
| 原産国 | CN (China) |
| 関税番号 | 85371091 |
| 効率（入力データ） | typ. 97 % |
| （出力データ（一般）） | 18 V DC ... 32 V DC |
| 無負荷証明（入力データ） | yes |
| （エネルギー貯蔵（バッテリー）） | Reach |
| 気候区分（寸法） | 3K3 (EN 60721) |
| 深さ（主要な商業データ） | 125 mm |
| 幅（主要商業データ） | 47 mm |
| 高さ（主要商業データ） | 130 mm |
| 切り替え時間（入力データ） | 0 ms |
| （バッテリーの接続データ） | UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location) |
| 剥離長さ（一般データ） | 10 mm |
| 接続方法（一般データ） | Screw connection |
| 汚染度（寸法） | 2 |
| 設置高さ（寸法） | ≤ 4000 m |
| 短絡防止（入力データ） | yes |
| 保護等級（寸法） | IP20 |
| 重量（エネルギー貯蔵（バッテリー）） | 0.7 kg |
| 入力電圧（周囲条件） | 24 V DC |
| ショック（バッテリー接続データ） | 18 ms, 30g, in each space direction (according to IEC 60068-2-27) |
| スイッチオン時間（周囲条件） | max. 3 s |
| 最大締め付けトルク（一般データ） | 1.5 Nm |
| 1個あたりの重量（梱包を除く） | 773.300 g |
| 締め付けトルク、最小（一般データ） | 1.2 Nm |
| UPS直列接続（入力データ） | no |
| 電圧（バッテリーの接続データ） | 10 V (Test Level 3) |
| コメント（バッテリーの接続データ） | Criterion B |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| UPS並列接続（入力データ） | no |
| 入力電圧範囲（周囲条件） | 18 V DC ... 30 V DC |
| 内部入力ヒューズ（周囲条件） | no |
| 突入サージ電流（周囲条件） | ≤ 9 A (≤ 4 ms) |
| ストリップ長さ（接続データ、入力） | 10 mm |
| 接続方法（接続データ、入力） | Screw connection |
| ストリップ長さ（接続データ、出力） | 6.5 mm |
| UL認証（バッテリー接続データ） | UL/C-UL Listed UL 61010-1 |
| 接続方法（接続データ、出力） | Screw connection |
| 周囲温度（動作）（寸法） | -25 °C ... 70 °C (> 60 °C Derating: 2.5 %/K) |
| 最大電気強度（周囲条件） | 35 V DC |
| 固定接続しきい値（周囲条件） | 22 V DC |
| 騒音放出（バッテリー接続データ） | Additional basic standard EN 61000-6-5 (immunity in power station), IEC/EN 61850-3 (energy supply) |
| ノイズ耐性（バッテリー接続データ） | Immunity according to EN 61000-6-2 (industrial) |
| 出力電圧範囲（出力データ（一般）） | 18 V DC ... 30 V DC |
| バッファ時間（出力データ（バッテリー動作）） | 45 min. (38 Ah) |
| 周波数範囲（バッテリー接続データ） | 0.15 MHz ... 80 MHz |
| 最大締め付けトルク（接続データ、入力） | 1.5 Nm |
| 充電時間（出力データ（バッテリー動作）） | 202.5 h |
| 導体断面積 AWG 最大 (一般データ) | 6 |
| 導体断面積AWG最小値（一般データ） | 8 |
| 接触放電（バッテリー接続データ） | 4 kV (Test Level 2) |
| IQテクノロジー（出力データ（バッテリー動作）） | yes |
| 最大容量（出力データ（電池駆動）） | 135 Ah |
| 最大締め付けトルク（接続データ、出力） | 0.6 Nm |
| 締め付けトルク、最小（接続データ、入力） | 1.2 Nm |
| 電圧降下、入力/出力（周囲条件） | 0.5 V DC |
| 逆極性保護（周囲条件） | yes |
| 締め付けトルク、最小（接続データ、出力） | 0.5 Nm |
| 導体断面積（固体最大）（一般データ） | 16 mm² |
| 導体断面積（最小）（一般データ） | 0.5 mm² |
| 試験電界強度（バッテリー接続データ） | 3 V/m (Test Level 2) |
| ダイナミックブースト（IDyn.Boost）（出力データ（一般）） | 60 A (5 s) |
| 静的ブースト（IStat.Boost）（出力データ（一般）） | 45 A |
| 低電圧指令（バッテリー接続データ） | Conformance with Low Voltage Directive 2014/35/EC |
| 規格・規制（バッテリー接続データ） | EN 61000-4-8 |
| 振動（操作）（バッテリー接続データ） | 2.3g |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| バッテリー技術（出力データ（バッテリー動作）） | VRLA, VRLA-WTR, LI-ION |
| 導体断面積（最大可とう性）（一般データ） | 16 mm² |
| 導体断面積（フレキシブル）最小値（一般データ） | 0.5 mm² |
| 出力電圧範囲（出力データ（主電源動作）） | 19 V DC ... 32 V DC |
| 温度センサー（出力データ（バッテリー動作）） | yes |
| 代替アセンブリの深さ（主要な商業データ） | 49 mm |
| MTBF（IEC 61709、SN 29500）（エネルギー貯蔵（バッテリー）） | > 1151000 h (25 °C) |
| 代替アセンブリの幅（主要商業データ） | 123 mm |
| 代替アセンブリの高さ（主要商業データ） | 130 mm |
| 選択的ヒューズ遮断（ISFB）（出力データ（一般）） | 215 A (15 ms) |
| 周囲温度（始動型テスト済み）（寸法） | -40 °C |
| 充電終止電圧（出力データ（バッテリー動作）） | 32 V DC |
| エネルギー貯蔵装置の直列接続（入力データ） | no |
| 導体断面積AWG最大（接続データ、入力） | 6 |
| 導体断面積AWG最小（接続データ、入力） | 8 |
| エネルギー貯蔵装置の並列接続（入力データ） | Yes, 5 (observe line protection) |
| 導体断面積AWG最大（接続データ、出力） | 12 |
| 導体断面積AWG最小（接続データ、出力） | 30 |
| ダイナミックブースト（IDyn.Boost）（出力データ（主電源動作）） | 60 A (5 s) |
| 静的ブースト（IStat.Boost）（出力データ（主電源動作）） | 45 A |
| 導体断面積（実線最大）（接続データ、入力） | 16 mm² |
| 導体断面積（最小）（接続データ、入力） | 0.5 mm² |
| 過放電保護（出力データ（バッテリー動作）） | 19.2 V DC |
| 電磁両立性（バッテリー接続データ） | Conformance with EMC Directive 2014/30/EU |
| 最大許容相対湿度（動作時）（寸法） | ≤ 95 % (at 25 °C, non-condensing) |
| 導体断面積（最大実線）（接続データ、出力） | 2.5 mm² |
| 導体断面積（最小）（接続データ、出力） | 0.2 mm² |
| 充電特性曲線（出力データ（バッテリー動作）） | IU0U |
| 環境保護指令（エネルギー貯蔵（バッテリー）） | RoHS |
| 導体断面積最大フレキシブル（接続データ、入力） | 16 mm² |
| 導体断面積の最小値（接続データ、入力） | 0.5 mm² |
| 選択的ヒューズ遮断（ISFB）（出力データ（主電源動作）） | 215 A (15 ms) |
| 導体断面積最大フレキシブル（接続データ、出力） | 2.5 mm² |
| 導体断面積（フレキシブル）最小値（接続データ、出力） | 0.2 mm² |
| 充電電流（設定可能）（出力データ（バッテリー動作）） | 5 A |
| 標準 - 安全超低電圧（バッテリー接続データ） | IEC 61010-1 (SELV) |
| 温度補償（設定可能）（出力データ（バッテリー動作）） | 42 mV/K |
| 単導体/端子点、撚線、フェルール付き、最大（一般データ） | 16 mm² |
| 単導体/端子点、撚線、フェルール付き、最小（一般データ） | 0.5 mm² |
| 公称容量（追加充電器なし）（出力データ（バッテリー動作）） | 7 Ah ... 100 Ah |
| 充電終止電圧（温度補償）（出力データ（バッテリー動作）） | 25 V DC ... 32 V DC |
| 単一導体/端子点、撚線、フェルール付き、最大。（接続データ、入力） | 16 mm² |
| 単線/端子点、撚線、フェルール付き、最小（接続データ、入力） | 0.5 mm² |
| UL 94準拠の難燃性クラス（ハウジング/端子台）（エネルギー貯蔵（バッテリー）） | V0 |
製品説明
QUINT UPS with IQ Technology, RJ45 (EtherCAT) communication interfaces®, rail mountable, input: 24 V DC, output: 24 V DC/40 A, charging current: 5 A
