RAD-2400-IFS

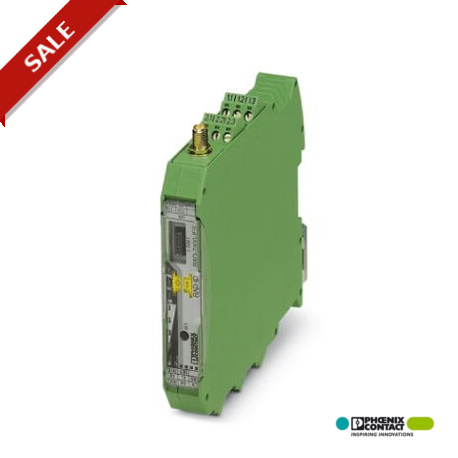

RAD-2400-IFS 2901541 PHOENIX CONTACT 2400 MHz wireless transceiver with RS-232, RS-485 2-wire interface, exp..
$0.00米ドル
4399 在庫あり
主な仕様
:-40 °F ... 158 °F (>131°F derating)
平均時間:778 Years (Telcordia standard, 25°C temperature, 21% operating cycle (5 days a week, 8 hours a day))
深さ:114.5 mm
IECEx:Ex nA nC IIC T4 Gc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| -40 °F ... 158 °F (>131°F derating) | |
| 平均時間 | 778 Years (Telcordia standard, 25°C temperature, 21% operating cycle (5 days a week, 8 hours a day)) |
| 深さ | 114.5 mm |
| IECEx | Ex nA nC IIC T4 Gc |
| 範囲 | ± 5 km (The range may be considerably above or below that stated, and depends on the environment, antenna technology, and the product used) |
| ショック | 16g, 11 ms |
| 幅 | 17.5 mm |
| 身長 | 99 mm |
| 高度 | 2000 m |
| 安全 | 128-bit data encryption |
| データレート | 16 kbps (adjustable) |
| 方向 | Bi-directional |
| 頻度 | 2400 MHz |
| 適合性 | CE compliance (R&TTE directive 1999/5/EC) |
| 指定 | Wireless module |
| エクスポートノート | *The range may be considerably above or below that stated. It is dependent on the environment, antenna technology, transmission power, and the product used. |
| インターフェース1 | RS-232 |
| インターフェース2 | RS-485 |
| インターフェース3 | Configuration interface |
| 連絡先の種類 | PDT |
| ねじ山 | M3 |
| I/Oデータモード | ≤ 99 (I/O extension modules per wireless network, serial interfaces deactivated) |
| 動作モード | I/O data (Default setting, configuration via thumbwheel) |
| ステータス表示 | Green LED (supply voltage, PWR) |
| 周波数範囲 | 2.4002 GHz ... 2.4785 GHz |
| チャネル距離 | 1.3 MHz |
| 接触材料 | PdRu, gold-plated |
| ハウジング材質 | PA 6.6-FR |
| 汚染度 | 2 |
| シリアルデータモード | 0 (no I/O extension modules can be used) |
| 剥ぎ取り長さ | 7 mm |
| UL、米国/カナダ | UL 508 Listed |
| 接続方法 | COMBICON plug-in screw terminal block |
| 出力数 | 1 |
| 締め付けトルク | 0.6 Nm |
| 無線ライセンス | Australia |
| アンテナ接続 | RSMA (female) |
| 伝送速度 | 0,3 ... 115,2 kbit/s |
| PLC/Modbus RTUモード | ≤ 99 (I/O extension modules per wireless network, access to extension modules via Modbus RTU protocol) |
| 伝送距離 | ≤ 15 m |
| 保護の程度 | IP20 |
| 過電圧カテゴリー | II |
| 受信感度 | -106 dBm (16 kbps) |
| 標準指定 | Ex Directive (ATEX) |
| 供給電圧範囲 | 19.2 V DC ... 30.5 V DC |
| 終端抵抗 | 390 Ω (switchable via DIP switches) |
| 組み立て説明書 | on standard DIN rail NS 35 in accordance with EN 60715 |
| 規格・規制 | EN 60079-0 |
| 振動（操作） | in accordance with IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| 電圧出力信号 | 0 V ... 3 V |
| 最大スイッチング電流 | 500 mA (30 V AC/DC) |
| 電気の耐用年数 | 5 x 105cycles with 0.5 A @ 30 V DC |
| 最大消費電流 | ≤ 65 mA (@ 24 V DC, @ 25°C, stand-alone) |
| チャネルグループの数 | 8 |
| 最大スイッチング電圧 | 30 V AC/DC |
| 過渡サージ保護 | Yes |
| 最大送信容量 | ≤ 20 dBm (Outside of Europe, adjustable via software) |
| 送信容量、最小 | 0 dBm |
| サポートされているデバイスの数 | ≤ 250 (Addressing via PSI-CONF software) |
| グループあたりのチャンネル数 | 55 |
| 周囲温度（動作） | -40 °C ... 70 °C (>55°C derating) |
| 導体断面積 AWG 最大。 | 14 |
| 導体断面積AWG最小。 | 24 |
| 許容湿度（動作） | 20 % ... 85 % |
| 導体断面積最大実線。 | 2.5 mm² |
| 導体断面積（固体）の最小値。 | 0.2 mm² |
| 可能な拡張モジュールの数 | ≤ 32 (per wireless module) |
| 導体断面積最大可撓性。 | 2.5 mm² |
| 導体断面積の最小値はフレキシブルです。 | 0.2 mm² |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -40 °C ... 85 °C |
| 許容湿度（保管/輸送） | 20 % ... 85 % |
製品説明
Radioline: 2.4 GHz radio transceiver with RS-232/485 interface, expandable with I/O modules, RSMA antenna connection (female), point-to-point, star and mesh networks up to 250 stations, range up to 5
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Radioline is the new wireless system for large systems. Special features include extremely easy assignment of inputs and outputs by simply turning the thumbwheel - without any programming. Radioline transmits I/O signals (I/O mode) or serial data (serial mode) and is therefore very versatile. Alternatively, I/O signals can now also be connected to controllers directly using the Modbus protocol (PLC/Modbus RTU mode).
