RAD-868-IFS

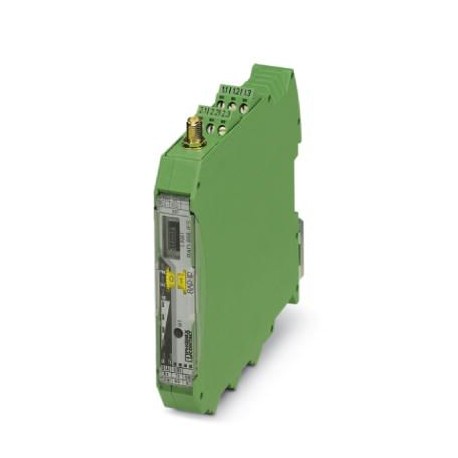

RAD-868-IFS 2904909 PHOENIX CONTACT Wireless module
$0.00米ドル
3622 在庫あり
主な仕様
GTIN:4046356899345
注文キー:2904909
（供給）:-103 dBm (120 kbps)
（一般的な）:≤ 6 A (at 24 V DC, with DIN rail connector at full capacity)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356899345 |
| 注文キー | 2904909 |
| （供給） | -103 dBm (120 kbps) |
| （一般的な） | ≤ 6 A (at 24 V DC, with DIN rail connector at full capacity) |
| カタログページ | Page 457 (C-6-2017) |
| 深さ（注） | 114.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 17.5 mm |
| （寸法） | -40 °F ... 185 °F |
| 高さ（注） | 116 mm |
| （RSSI出力） | 60 V DC |
| 範囲（供給） | ± 20 km (The range may be considerably above or below that stated, and depends on the environment, antenna technology, and the product used) |
| 原産国 | DE (Germany) |
| セキュリティ（供給） | 128-bit data encryption |
| （接続データ） | Green LED (transmit data, TX) |
| データレート（供給） | 1.2 kbps (adjustable) |
| 方向（供給） | Bi-directional |
| 周波数（供給） | 868 MHz |
| ショック（寸法） | 16g, 11 ms |
| （ステータスインジケーター） | EN 61000-4-2 |
| 関税番号 | 85176200 |
| （周囲条件） | Cyprus (rep.) |
| （無線インターフェース） | 187.5 kbps |
| 高度（寸法） | 2000 m |
| ATEX（ステータスインジケーター） | II 3 G Ex nA nC IIC T4 Gc |
| 周波数範囲（供給） | 869.4 MHz ... 869.65 MHz |
| IECEx（ステータスインジケーター） | Ex nA nC IIC T4 Gc |
| ショック（ステータスインジケーター） | 16g, 11 ms |
| チャネル距離（供給） | 30 kHz (Depending on the network structure and the data transmission rate) |
| MTTF（周囲条件） | 729 Years (Telcordia standard, 25°C temperature, 21% operating cycle (5 days a week, 8 hours a day)) |
| 信号（ステータスインジケーター） | ± 1 kV (asymmetrical) |
| 接触型（RSSI出力） | PDT |
| 寸法図（注） | |
| アンテナ接続（電源） | RSMA (female) |
| コメント（ステータスインジケーター） | Criterion B |
| セキュリティ（ステータスインジケーター） | 128-bit data encryption |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 受信感度（供給） | -122 dBm (1.2 kbps) |
| 適合性（ステータスインジケーター） | CE-compliant (RED Directive 2014/53/EU) |
| 接触材質（RSSI出力） | PdRu, gold-plated |
| 指定（シリアルインターフェース） | Wireless network |
| 供給電圧範囲（一般） | 19.2 V DC ... 30.5 V DC |
| 出力数（RSSI出力） | 1 |
| 輸出に関する注意事項（周囲条件） | *The range may be considerably above or below that stated. It is dependent on the environment, antenna technology, transmission power, and the product used. |
| I/Oデータモード（シリアルインターフェース） | ≤ 99 (I/O extension modules per wireless network, serial interfaces deactivated) |
| インターフェース1（ワイヤレスインターフェース） | RS-232 |
| インターフェース2（ワイヤレスインターフェース） | RS-485 |
| インターフェース3（ワイヤレスインターフェース） | Configuration interface |
| ステータス表示（接続データ） | Green LED (supply voltage, PWR) |
| 保護等級（寸法） | IP20 |
| チャネルグループ数（供給） | 14 |
| 出力数（システム制限） | 1 |
| 周波数範囲（ステータスインジケーター） | 0.15 MHz ... 80 MHz |
| 最大消費電流（一般） | ≤ 65 mA (at 24 V DC, at 25 °C, stand-alone) |
| 振動（動作）（寸法） | in accordance with IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| チャネル距離（ステータスインジケーター） | 30 kHz (Depending on the network structure and the data transmission rate) |
| 有害ガス検査（ステータスインジケーター） | ISA-S71.04-1985 G3 Harsh Group A |
| 動作モード（周囲条件） | I/O data (Default setting, configuration via thumbwheel) |
| ネジ山（RFリンクリレー出力） | M3 |
| シリアルデータモード（シリアルインターフェース） | 0 (no I/O extension modules can be used) |
| 送信容量、最大（供給） | ≤ 27 dBm (Default setting, adjustable) |
| 送信容量、最小（供給） | 16 dBm |
| 接触放電（ステータスインジケーター） | ± 6 kV (Test Level 3) |
| 最大スイッチング電流（RSSI出力） | 500 mA |
| 過渡サージ保護（一般） | Yes |
| 1個あたりの重量（梱包を除く） | 190.500 g |
| 電気的耐用年数（RSSI出力） | 5x 105switching cycles with 0.5 A at 30 V DC |
| ハウジング材質（周囲条件） | PA 6.6-FR |
| 間接排出（ステータスインジケーター） | ± 6 kV |
| 電圧出力信号（システム制限） | 0 V ... 3 V |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 接続方法（無線インターフェース） | S-PORT (socket) |
| PLC/Modbus RTUモード（シリアルインターフェース） | ≤ 99 (I/O extension modules per wireless network, access to extension modules via Modbus RTU protocol) |
| 無線ライセンス（周囲条件） | Belgium |
| 最大スイッチング電圧（RSSI出力） | 30 V AC |
| 標準指定（ステータスインジケーター） | RED directive 2014/53/EU |
| ストリップ長（RFリンクリレー出力） | 7 mm |
| 伝送速度（無線インターフェース） | 300 bps |
| 接続方法（RFリンクリレー出力） | Screw connection |
| 汚染度（周囲条件） | 2 |
| インターフェースの説明（ステータスインジケーター） | Trusted Wireless |
| 規格・規制（ステータスインジケーター） | EN 61000-4-6 |
| 締め付けトルク（RFリンクリレー出力） | 0.6 Nm |
| 伝送距離（無線インターフェース） | ≤ 1200 m |
| 振動（動作）（状態表示） | in accordance with IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| 過電圧カテゴリー（周囲条件） | II |
| 終端抵抗（無線インターフェース） | 390 Ω (switchable via DIP switches) |
| 組み立て手順（周囲条件） | on standard DIN rail NS 35 in accordance with EN 60715 |
| 接続技術（ワイヤレスインターフェース） | 2-wire |
| 周囲温度（動作）（寸法） | -40 °C ... 70 °C |
| 許容湿度（動作）（寸法） | 20 % ... 85 % |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| サポートされるデバイスの数（シリアルインターフェース） | ≤ 99 (per wireless network) |
| 電磁両立性（ステータスインジケーター） | Conformance with EMC Directive 2014/30/EU |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 許容湿度（保管・輸送）（寸法） | 20 % ... 85 % |
| 導体断面積 AWG 最大 (RF リンクリレー出力) | 14 |
| 導体断面積AWG最小値（RFリンクリレー出力） | 24 |
| 拡張モジュール数（シリアルインターフェース） | ≤ 32 (per wireless module) |
| 導体断面積（最大実線）（RFリンクリレー出力） | 2.5 mm² |
| 導体断面積（最小）（RFリンクリレー出力） | 0.2 mm² |
| UL 94準拠の難燃性評価（ステータスインジケーター） | V0 |
| UL 94（周囲条件）に準拠した難燃性評価 | V0 |
| 導体断面積最大フレキシブル（RFリンクリレー出力） | 2.5 mm² |
| 導体断面積の最小値（RFリンクリレー出力） | 0.2 mm² |
製品説明
Radioline - 868 MHz radio transceiver with RS-232/485 interface, expandable with I/O modules, RSMA antenna connection (female), point-to-point, star and mesh networks up to 99 stations, range up to 20
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
DIN rail connector for DIN rail mounting. Universal for TBUS housing. Gold-plated contacts, 5-pos.
