RAD-900-IFS

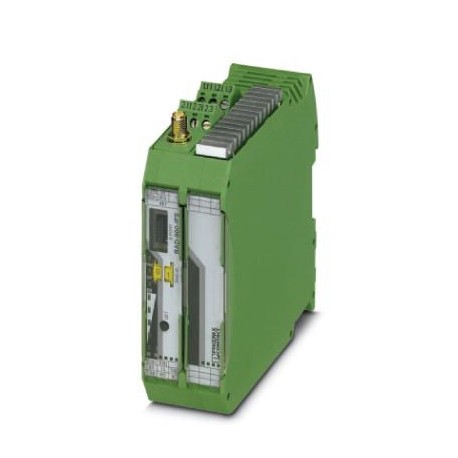

RAD-900-IFS 2901540 PHOENIX CONTACT Wireless module
$0.00米ドル
4738 在庫あり
主な仕様
GTIN:4046356610209
注記:Made to Order (non-returnable)
注文キー:2901540
（供給）:-95 dBm (500 kbps)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356610209 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2901540 |
| （供給） | -95 dBm (500 kbps) |
| カタログページ | Page 457 (C-6-2017) |
| 深さ（注） | 114.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 35 mm |
| （寸法） | -40 °F ... 185 °F |
| 高さ（注） | 116 mm |
| 範囲（供給） | ± 32 km (The range may be considerably above or below that stated, and depends on the environment, antenna technology, and the product used) |
| 原産国 | US (United States) |
| セキュリティ（供給） | 128-bit data encryption |
| （接続データ） | Green LED (transmit data, TX) |
| データレート（供給） | 16 kbps (adjustable) |
| 方向（供給） | Bi-directional |
| 周波数（供給） | 900 MHz |
| ショック（寸法） | 16g, 11 ms |
| （ステータスインジケーター） | ISC Directive RSS 210 |
| 関税番号 | 85176200 |
| （無線インターフェース） | 187.5 kbps |
| 高度（寸法） | 2000 m |
| CSA（ステータスインジケーター） | CSA C22.2 |
| 周波数範囲（供給） | 902 MHz ... 928 MHz |
| ショック（ステータスインジケーター） | 16g, 11 ms |
| 接触型（RSSI出力） | PDT |
| 寸法図（注） | |
| UL、米国（ステータスインジケーター） | Class I, Zone 2, AEx nA nC IIC T4 |
| アンテナ接続（電源） | RSMA (female) |
| 消費電力（一般） | 8.4 W (peak; 30 dBm) |
| セキュリティ（ステータスインジケーター） | 128-bit data encryption |
| 送信電力（供給） | max. 1 W (adjustable) |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 受信感度（供給） | -112 dBm (16 kbps) |
| UL、カナダ（ステータスインジケーター） | Class I, Zone 2, Ex nA nC nL IIC T4 Gc X |
| 適合性（ステータスインジケーター） | FCC Directive, Part 15.247 |
| 接触材質（RSSI出力） | PdRu, gold-plated |
| 供給電圧範囲（一般） | 10.8 V DC ... 30.5 V DC |
| 出力数（RSSI出力） | 1 |
| 輸出に関する注意事項（周囲条件） | The products are offered exclusively for export outside the European Economic Area (EEA). |
| インターフェース1（ワイヤレスインターフェース） | RS-232 |
| インターフェース2（ワイヤレスインターフェース） | RS-485 |
| ステータス表示（接続データ） | Green LED (supply voltage, PWR) |
| 保護等級（寸法） | IP20 |
| UL、米国/カナダ（ステータスインジケーター） | Class I, Div. 2, Groups A, B, C, D |
| 最大消費電流（一般） | 328 mA (@24 V DC) |
| 振動（動作）（寸法） | in accordance with IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| 公称消費電力（一般） | 1.7 W (30 dBm) |
| 動作モード（周囲条件） | PLC / Modbus RTU dual mode (Activation and configuration via PSI-CONF software) |
| ネジ山（RFリンクリレー出力） | M3 |
| 最大スイッチング電流（RSSI出力） | 500 mA |
| 出力数（シリアルインターフェース） | 1 |
| 過渡サージ保護（一般） | Yes |
| 1個あたりの重量（梱包を除く） | 343.000 g |
| 電気的耐用年数（RSSI出力） | 5x 105switching cycles with 0.5 A at 30 V DC |
| ハウジング材質（周囲条件） | PA 6.6-FR |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 接続方法（無線インターフェース） | COMBICON plug-in screw terminal block |
| 最大スイッチング電圧（RSSI出力） | 30 V AC/DC |
| 標準指定（ステータスインジケーター） | NOM |
| ストリップ長（RFリンクリレー出力） | 7 mm |
| 貿易制限（主要商業データ） | The products are offered exclusively for export outside the EU and the European Economic Area. |
| 伝送速度（無線インターフェース） | 300 bps |
| 接続方法（RFリンクリレー出力） | Screw connection |
| 汚染度（周囲条件） | 2 |
| インターフェースの説明（ステータスインジケーター） | Trusted Wireless |
| 締め付けトルク（RFリンクリレー出力） | 0.6 Nm |
| 振動（動作）（状態表示） | in accordance with IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| 電圧出力信号（シリアルインターフェース） | 0 V ... 3 V |
| 過電圧カテゴリー（周囲条件） | II |
| 終端抵抗（無線インターフェース） | 390 Ω (switchable via DIP switches) |
| 組み立て手順（周囲条件） | on standard DIN rail NS 35 in accordance with EN 60715 |
| 接続技術（ワイヤレスインターフェース） | 2-wire |
| 周囲温度（動作）（寸法） | -40 °C ... 70 °C |
| 許容湿度（動作）（寸法） | 20 % ... 85 % |
| 電磁両立性（ステータスインジケーター） | Conformance with EMC Directive 2004/108/EC |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 許容湿度（保管・輸送）（寸法） | 20 % ... 85 % |
| 導体断面積 AWG 最大 (RF リンクリレー出力) | 14 |
| 導体断面積AWG最小値（RFリンクリレー出力） | 24 |
| 導体断面積（最大実線）（RFリンクリレー出力） | 2.5 mm² |
| 導体断面積（最小）（RFリンクリレー出力） | 0.2 mm² |
| UL 94準拠の難燃性評価（ステータスインジケーター） | V0 |
| UL 94（周囲条件）に準拠した難燃性評価 | V0 |
| 導体断面積最大フレキシブル（RFリンクリレー出力） | 2.5 mm² |
| 導体断面積の最小値（RFリンクリレー出力） | 0.2 mm² |
製品説明
Radioline: 900 MHz radio transceiver with RS-232/485 interface, expandable with I/O modules, RSMA antenna connection (female), point-to-point, star and mesh networks up to 250 stations, range up to 32
