RAD-DAIO6-IFS

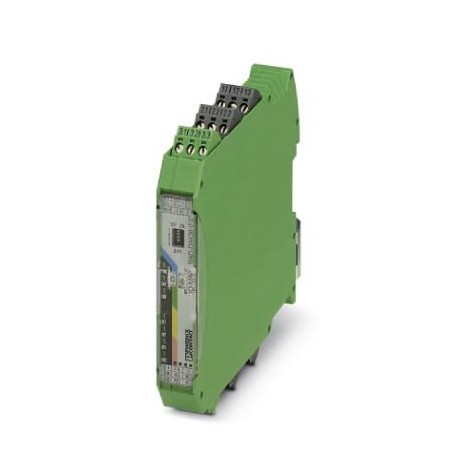

RAD-DAIO6-IFS 2901533 PHOENIX CONTACT I/O extension module
$0.00米ドル
3000 在庫あり
主な仕様
GTIN:4046356610216
注文キー:2901533
（供給）:4 mA ... 20 mA (can be set via DIP switches)
カタログページ:Page 460 (C-6-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356610216 |
| 注文キー | 2901533 |
| （供給） | 4 mA ... 20 mA (can be set via DIP switches) |
| カタログページ | Page 460 (C-6-2017) |
| 深さ（注） | 114.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 17.5 mm |
| （寸法） | -40 °F ... 185 °F |
| 高さ（注） | 113 mm |
| （アナログ入力） | 0 V AC/DC ... 20 V AC/DC (High-voltage input) |
| （アナログ出力） | 1250 VA |
| （デジタル入力） | 4 mA ... 20 mA |
| 原産国 | DE (Germany) |
| （接続データ） | Yellow LED (digital output, DO2) |
| 精密（供給） | ≤ 0.02 % (at 25 °C) |
| ショック（寸法） | 16g, 11 ms |
| （ステータスインジケーター） | Class I, Zone 2, IIC T4 |
| 解像度（供給） | 16 bit |
| 関税番号 | 85177000 |
| （周囲条件） | 151 Years (Telcordia standard, temperature 40 °C, operating cycle 100 % (7 days a week, 24 hours a day)) |
| 高度（寸法） | 2000 m |
| 負荷（デジタル入力） | ≤ 500 Ω |
| ATEX（ステータスインジケーター） | II 3 G Ex nA nC IIC T4 Gc |
| 供給電圧（供給） | ≥ 12 V DC (For passive sensors (via terminal PWR1, +I1)) |
| IECEx（ステータスインジケーター） | Ex nA nC IIC T4 Gc |
| ショック（ステータスインジケーター） | 16g, 11 ms |
| MTTF（周囲条件） | 889 Years (Telcordia standard, 25°C temperature, 21% operating cycle (5 days a week, 8 hours a day)) |
| 入力数（供給） | 1 |
| 寸法図（注） | |
| 精度（デジタル入力） | ≤ 0.02 % (at 25 °C) |
| 保護回路（電源） | Short-circuit and overload protection |
| 解像度（デジタル入力） | 16 bit |
| ねじ山（試験電圧） | M3 |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| アナログI/O（デジタル出力） | 50 V (Rated insulation voltage (in each case between the TBUS analog inputs / analog outputs / supply, reinforced insulation according to EN 61010)) |
| 接点タイプ（アナログ出力） | PDT |
| 電流入力信号（電源） | 0 mA ... 20 mA (can be set via DIP switches) |
| デジタルI/O（デジタル出力） | 300 V (Rated insulation voltage (in each case between the digital inputs // digital outputs // TBUS supply, reinforced insulation according to EN 61010)) |
| 適合性（ステータスインジケーター） | CE-compliant |
| 供給電圧範囲（一般） | 19.2 V DC ... 30.5 V DC (DIN rail connector) |
| 入力周波数（アナログ入力） | ≤ 2 Hz |
| ストリップ長さ（試験電圧） | 7 mm |
| 接続方法（試験電圧） | Screw connection |
| 入力数（アナログ入力） | 2 |
| ステータス表示（接続データ） | Green LED (supply voltage, PWR) |
| 締め付けトルク（試験電圧） | 0.6 Nm |
| アナログI/O（電気的絶縁） | 1.5 kV AC (50 Hz, 1 min.) |
| 接点材質（アナログ出力） | AgSnO2 |
| 保護等級（寸法） | IP20 |
| UL、米国/カナダ（ステータスインジケーター） | UL 508 Listed |
| デジタルI/O（電気的絶縁） | 2.5 kV AC (50 Hz, 1 min.) |
| 最大消費電流（一般） | ≤ 95 mA (At 24 V DC, at 25°C) |
| 最大電流入力信号（電源） | 22 mA |
| 出力数（アナログ出力） | 2 |
| 出力数（デジタル入力） | 1 |
| 振動（動作）（寸法） | in accordance with IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| 有害ガス検査（ステータスインジケーター） | ISA-S71.04-1985 G3 Harsh Group A |
| 保護回路（デジタル入力） | Transient protection of outputs |
| スイッチング容量（アナログ出力） | 120 W (24 V DC) |
| デジタル/アナログI/O（デジタル出力） | 300 V (Rated insulation voltage (in each case between the digital inputs and outputs and between the analog inputs and outputs, reinforced insulation according to EN 61010)) |
| 過渡サージ保護（一般） | Yes |
| 1個あたりの重量（梱包を除く） | 240.000 g |
| ハウジング材質（周囲条件） | PA 6.6-FR |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 電流出力信号（デジタル入力） | 0 mA ... 20 mA |
| 取り付け位置（周囲条件） | any |
| 電圧出力信号（デジタル入力） | 0 V ... 10 V |
| 入力抵抗電流入力（電源） | < 70 Ω |
| 最大スイッチング電流（アナログ出力） | 2 A (per channel) |
| 最小スイッチング電流（アナログ出力） | ≥ 10 mA |
| 標準指定（ステータスインジケーター） | Ex Directive (ATEX) |
| 汚染度（周囲条件） | 2 |
| 入力の説明（アナログ入力） | Digital input |
| 電気的耐用年数（アナログ出力） | 2x 105cycles (At 2 A, 250 V AC, cosφ 0.4) |
| 機械的耐用年数（アナログ出力） | 1x 107cycles |
| 規格・規制（ステータスインジケーター） | EN-60079-15 |
| 振動（動作）（状態表示） | in accordance with IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| 過電圧カテゴリー（周囲条件） | II |
| 温度係数、標準（電源） | typ. 0.0025 %/K (at -40 °C ... +70 °C) |
| 組み立て手順（周囲条件） | on standard DIN rail NS 35 in accordance with EN 60715 |
| 最大スイッチング電圧（アナログ出力） | 250 V AC/DC |
| スイッチングレベル「0」信号（アナログ入力） | 0 V AC/DC ... 4 V AC/DC (Low-voltage input) |
| スイッチングレベル「1」信号（アナログ入力） | 10 V AC/DC ... 50 V AC/DC (Low-voltage input) |
| 最大電流出力信号（デジタル入力） | approx. 21.67 mA |
| 最大電圧出力信号（デジタル入力） | approx. 10.83 V |
| 周囲温度（動作）（寸法） | -40 °C ... 70 °C (>55°C derating) |
| 最大スイッチング周波数（アナログ出力） | 2 Hz |
| 許容湿度（動作）（寸法） | 20 % ... 85 % |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 導体断面積AWG最大（試験電圧） | 14 |
| 導体断面積AWG最小値（試験電圧） | 24 |
| 電磁両立性（ステータスインジケーター） | Conformance with EMC Directive 2014/30/EU |
| 導体断面積（最大）（試験電圧） | 2.5 mm² |
| 導体断面積（最小）（試験電圧） | 0.2 mm² |
| 温度係数、標準（デジタル入力） | typ. 0.0025 %/K (at -40 °C ... +70 °C) |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 導体断面積最大可とう性（試験電圧） | 2.5 mm² |
| 導体断面積の最小値（試験電圧） | 0.2 mm² |
| 許容湿度（保管・輸送）（寸法） | 20 % ... 85 % |
| UL 94準拠の難燃性評価（ステータスインジケーター） | V0 |
| UL 94（周囲条件）に準拠した難燃性評価 | V0 |
| 出力の動作（DIPスイッチで調整可能）（アナログ出力） | Hold / Reset |
| 出力の動作（DIPスイッチで調整可能）（デジタル入力） | Hold / Reset |
製品説明
Radioline: I/O expansion module, 2 digital inputs and outputs (0 ... 250 V AC/DC) and 1 analog input (0/4 ... 20 mA) and analog output (0/4 ... 20 mA, 0 ... 10 V)
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
DIN rail connector for DIN rail mounting. Universal for TBUS housing. Gold-plated contacts, 5-pos.
