RAD-RS485-IFS

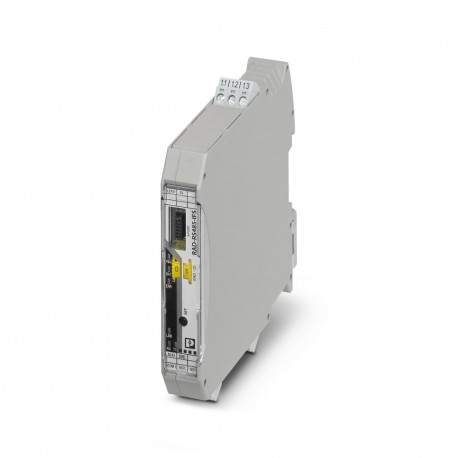

RAD-RS485-IFS 2702184 PHOENIX CONTACT Communication module
$0.00米ドル
3672 在庫あり
主な仕様
GTIN:4055626007373
注文キー:2702184
（供給）:390 Ω (switchable via DIP switches)
（一般的な）:≤ 6 A (at 24 V DC, with DIN rail connector at full capacity)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626007373 |
| 注文キー | 2702184 |
| （供給） | 390 Ω (switchable via DIP switches) |
| （一般的な） | ≤ 6 A (at 24 V DC, with DIN rail connector at full capacity) |
| カタログページ | Page 459 (C-6-2017) |
| 深さ（注） | 114.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 17.5 mm |
| （寸法） | -40 °F ... 185 °F |
| 高さ（注） | 113 mm |
| 原産国 | DE (Germany) |
| （接続データ） | Green LED (transmit data, TX) |
| ショック（寸法） | 16g, 11 ms |
| （シリアルインターフェース） | 60 V DC |
| （ステータスインジケーター） | Class I, Zone 2, IIC T4 |
| 関税番号 | 85176200 |
| インターフェース1（供給） | RS-485 |
| インターフェース2（供給） | Configuration interface |
| （周囲条件） | 212 Years (Telcordia standard, temperature 40 °C, operating cycle 100 % (7 days a week, 24 hours a day)) |
| 高度（寸法） | 2000 m |
| ATEX（ステータスインジケーター） | II 3 G Ex nA nC IIC T4 Gc |
| IECEx（ステータスインジケーター） | Ex nA nC IIC T4 Gc |
| ショック（ステータスインジケーター） | 16g, 11 ms |
| MTTF（周囲条件） | 1233 Years (Telcordia standard, 25°C temperature, 21% operating cycle (5 days a week, 8 hours a day)) |
| 接続方法（供給） | S-PORT (socket) |
| 伝送速度（供給） | 0.3 ... 115.2 kbps (Default setting: 19.2/8/E/1) |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 伝送距離（供給） | ≤ 1200 m |
| 終端抵抗（電源） | 390 Ω (switchable via DIP switches) |
| 適合性（ステータスインジケーター） | CE-compliant |
| 接続技術（供給） | 2-wire |
| 供給電圧範囲（一般） | 19.2 V DC ... 30.5 V DC |
| 接点タイプ（シリアルインターフェース） | PDT |
| ステータス表示（接続データ） | Green LED (supply voltage, PWR) |
| 保護等級（寸法） | IP20 |
| UL、米国/カナダ（ステータスインジケーター） | UL 508 Listed |
| 最大消費電流（一般） | ≤ 65 mA (at 24 V DC, at 25 °C, stand-alone) |
| 振動（動作）（寸法） | in accordance with IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| 接点材質（シリアルインターフェース） | PdRu, gold-plated |
| 有害ガス検査（ステータスインジケーター） | ISA-S71.04-1985 G3 Harsh Group A |
| 動作モード（周囲条件） | I/O data (Default setting, configuration via thumbwheel) |
| ネジ山（RFリンクリレー出力） | M3 |
| 出力数（シリアルインターフェース） | 1 |
| 過渡サージ保護（一般） | Yes |
| 1個あたりの重量（梱包を除く） | 200.000 g |
| ハウジング材質（周囲条件） | PA 6.6-FR |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| ストリップ長（RFリンクリレー出力） | 7 mm |
| 接続方法（RFリンクリレー出力） | Screw connection |
| 汚染度（周囲条件） | 2 |
| 締め付けトルク（RFリンクリレー出力） | 0.6 Nm |
| 振動（動作）（状態表示） | in accordance with IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| 最大スイッチング電流（シリアルインターフェース） | 500 mA (30 V AC/DC) |
| 過電圧カテゴリー（周囲条件） | II |
| 組み立て手順（周囲条件） | on standard DIN rail NS 35 in accordance with EN 60715 |
| 電気的耐用年数（シリアルインターフェース） | 5x 105switching cycles with 0.5 A at 30 V DC |
| 周囲温度（動作）（寸法） | -40 °C ... 70 °C (>55°C derating) |
| 最大スイッチング電圧（シリアルインターフェース） | 30 V AC/DC |
| 許容湿度（動作）（寸法） | 20 % ... 85 % |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 電磁両立性（ステータスインジケーター） | Conformance with EMC Directive 2014/30/EU |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 許容湿度（保管・輸送）（寸法） | 20 % ... 85 % |
| 導体断面積 AWG 最大 (RF リンクリレー出力) | 14 |
| 導体断面積AWG最小値（RFリンクリレー出力） | 24 |
| 導体断面積（最大実線）（RFリンクリレー出力） | 2.5 mm² |
| 導体断面積（最小）（RFリンクリレー出力） | 0.2 mm² |
| UL 94準拠の難燃性評価（ステータスインジケーター） | V0 |
| UL 94（周囲条件）に準拠した難燃性評価 | V0 |
| 導体断面積最大フレキシブル（RFリンクリレー出力） | 2.5 mm² |
| 導体断面積の最小値（RFリンクリレー出力） | 0.2 mm² |
製品説明
Radioline: RS-485 multipoint multiplexer, expandable with I/O modules, can be used as a Modbus/RTU bus coupler or can be combined with the Radioline wireless system, up to 99 stations, range up to 1.2
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
DIN rail connector for DIN rail mounting. Universal for TBUS housing. Gold-plated contacts, 5-pos.
