RBO 12 BU

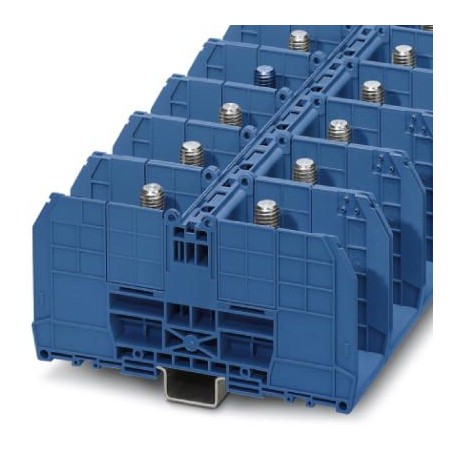

RBO 12 BU 3244629 PHOENIX CONTACT Bolt connection terminal block
$26.27米ドル
430 在庫あり
主な仕様
GTIN:4046356724432
注文キー:3244629
カタログページ:Page 543 (C-1-2017)
梱包単位:5 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356724432 |
| 注文キー | 3244629 |
| カタログページ | Page 543 (C-1-2017) |
| 梱包単位 | 5 pc |
| ピッチ（一般） | 49 mm |
| 幅（一般） | 49 mm |
| 長さ（一般） | 164 mm |
| 原産国 | CN (China) |
| 注記（寸法） | Connection bolts |
| （接続データ） | IEC 60947-7-1 |
| 関税番号 | 85369010 |
| （主要商業データ） | Plant engineering |
| 最小注文数量 | 5 pc |
| 高さNS 35/15（一般） | 90.8 mm |
| ねじ山（寸法） | M12 |
| ボルト径（寸法） | 12 mm |
| 高さNS 35/7,5（一般） | 83.3 mm |
| 色（主要コマーシャルデータ） | blue |
| （基準および規制） | No hazardous substances above threshold values |
| 接続方法（寸法） | Bolt connection |
| 穴径、最小（寸法） | 13 mm |
| 潜在能力（主要な商業データ） | 1 |
| ケーブルラグ幅（最大）（寸法） | 42 mm |
| 最大締め付けトルク（寸法） | 30 Nm |
| 締め付けトルク、最小（寸法） | 14 Nm |
| 1個あたりの重量（梱包を除く） | 374.300 g |
| サイドパネルを開く（主要商業データ） | No |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| レベル数（主要商業データ） | 1 |
| 公称電流IN（主要商用データ） | 415 A |
| 公称電圧UN（主要商用データ） | 1000 V |
| 適用分野（主要商業データ） | Railway industry |
| 汚染度（主要商業データ） | 3 |
| 断熱材（主要商品データ） | PA |
| ポジション数（主要商業データ） | 1 |
| 定格サージ電圧（主要商用データ） | 8 kV |
| 最大負荷電流（主要商用データ） | 415 A (with 240 mm² conductor cross section) |
| 過電圧カテゴリー（主要商業データ） | III |
| 公称断面積（主要商業データ） | 240 mm² |
| 接続数（主要商業データ） | 2 |
| 標準に準拠した接続（寸法） | IEC 60947-7-1 |
| 導体断面積（最大）（寸法） | 240 mm² |
| 導体断面積（最小）（寸法） | 10 mm² |
| 断熱材グループ（主要コマーシャルデータ） | I |
| 導体断面積（フレキシブル）最小値（寸法） | 10 mm² |
| 標準に準拠した接続（接続データ） | CSA |
| NF F16-101、NF F10-102 クラス F（主要商用データ） | 2 |
| NF F16-101、NF F10-102 クラス I（主要商業データ） | 2 |
| 酸素指数（DIN EN ISO 4589-2）（主要商業データ） | >32 % |
| 標準準拠のケーブルラグ接続（寸法） | DIN 46235 |
| 最大AWG導体断面積、フレキシブル（寸法） | 500 |
| 最小AWG導体断面積、フレキシブル（寸法） | 8 |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| ケーブルラグ接続の最大断面積（寸法） | 240 mm² |
| ケーブルラグ接続の最小断面積（寸法） | 25 mm² |
| 燃焼試験方法（DIN EN 60695-11-10）（主要商業データ） | V0 |
| UL 94準拠の難燃性評価（主要商業データ） | V0 |
| 煙ガス毒性 NFPA 130 (SMP 800C) (主要商業データ) | passed |
| 表面燃焼性 NFPA 130 (ASTM E 162) (主要商業データ) | passed |
| 寒冷地における静的断熱材の適用（主要商業データ） | -60 °C |
| 鉄道車両の火災挙動（DIN 5510-2）（主要商業データ） | Test passed |
| 公称条件での最大消費電力（主要商用データ） | 13.78 W |
| 熱量測定による発熱量NFPA 130（ASTM E 1354）（主要商業データ） | 28 MJ/kg |
| 鉄道車両の防火（DIN EN 45545-2）R22（接続データ） | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R23（接続データ） | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R24（接続データ） | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R26（接続データ） | HL 1 - HL 3 |
| 鉄道車両の防火対策（DIN EN 45545-2）R22（主要商用データ） | HL 1 - HL 3 |
| 鉄道車両の防火対策（DIN EN 45545-2）R23（主要商用データ） | HL 1 - HL 3 |
| 鉄道車両の防火対策（DIN EN 45545-2）R24（主要商用データ） | HL 1 - HL 3 |
| 鉄道車両の防火対策（DIN EN 45545-2）R26（主要商用データ） | HL 1 - HL 3 |
| 煙の比光学密度 NFPA 130 (ASTM E 662) (主要商業データ) | passed |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブ付き最大。（寸法） | 240 mm² |
| 導体断面積フレキシブル、フェルール付きプラスチックスリーブ最小（寸法） | 10 mm² |
| 相対断熱材温度指数（電気、UL 746 B）（主要商業データ） | 130 °C |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21））（主要商業データ） | 130 °C |
製品説明
Stud connection terminal, nominal voltage: 1000 V, nominal current: 415 A, number of connections: 2, number of poles: 1, connection type: Stud connection, 1st floor, Dimensioning section: 240 mm², mou
