RCK-TWUM/BL12/10,0PUR-U

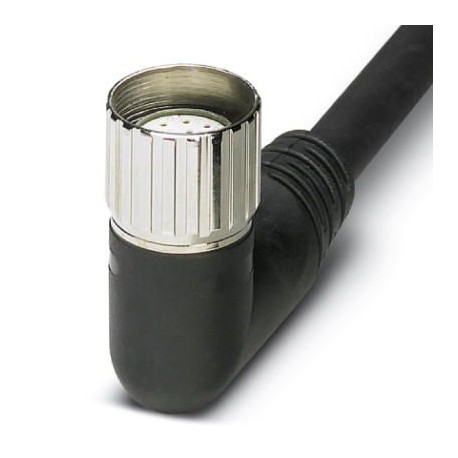

RCK-TWUM/BL12/10,0PUR-U 1684043 PHOENIX CONTACT Master cable
$173.10米ドル
91 在庫あり
主な仕様
GTIN:4017918172077
注記:Made to Order (non-returnable)
（ケーブル）:For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
注文キー:1684043
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918172077 |
| 注記 | Made to Order (non-returnable) |
| （ケーブル） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 注文キー | 1684043 |
| （一般的な） | IP67 |
| カタログページ | Page 128 (PC-2009) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| 中国RoHS（ケーブル） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（ケーブル） | Lead 7439-92-1 |
| 関税番号 | 85444290 |
| （断熱材） | 1-8 / 5 (PE) = 12 = GN/YE |
| （主要商業データ） | 60 V DC |
| （接続割り当て） | -5 °C ... 80 °C (cable, flexible installation) |
| 保護の程度（一般） | IP65 |
| ケーブルタイプ（接続割り当て） | PUR/PVC black |
| 定格電圧（主要商用データ） | 48 V AC |
| 配線色（接続割り当て） | brown, blue, green/yellow, white, green, yellow, gray, pink, red, black, violet |
| ケーブル重量（接続割り当て） | 107.4 kg/km |
| ケーブルの長さ（周囲条件） | 10 m |
| UL AWMスタイル（接続割り当て） | 20549 (80°C/300 V) |
| 1個あたりの重量（梱包を除く） | 1,162.300 g |
| 全体のねじれ（接続割り当て） | Wires twisted in layers |
| 接続方法（周囲条件） | M23 plug connection |
| AWG信号線（接続割り当て） | 22 |
| トラバースパス（接続割り当て） | 2 m |
| トラバースレート（接続割り当て） | 2 m/s |
| AWG電源（接続割り当て） | 18 |
| 難燃性（接続割り当て） | DIN EN 50265 |
| その他の抵抗（接続割り当て） | Highly resistant to acids, alkaline solutions and solvents |
| 周囲温度（動作）（一般） | -40 °C ... 125 °C (Plug / socket) |
| ポジション数（主要商業データ） | 12 |
| 耐油性（接続割り当て） | according to VDE 0472 Part 803 |
| ケーブル略称（接続割り当て） | LiYY11Y-HF |
| 導体材質（接続割り当て） | Bare Cu litz wires |
| 特殊なプロパティ（接続の割り当て） | Silicone-free |
| 導体抵抗（接続割り当て） | ≤ 53 Ω/km (Signal line) |
| 絶縁抵抗（接続割り当て） | ≥ 5 MΩ*km |
| 外部シース、色（接続割り当て） | black RAL 9005 |
| 内シース厚さ（接続割り当て） | ≥ 0.15 mm |
| 材質、内シース（接続割り当て） | PVC |
| 公称電圧、ケーブル（接続割り当て） | 300 V AC |
| 外皮厚さ（接続割り当て） | ≥ 0.38 mm |
| 外装シース材質（接続部割り当て） | PUR |
| 試験電圧 コア/コア（接続割り当て） | 2000 V (50 Hz, 5 min.) |
| 導体断面積（接続割り当て） | 8x 0.34 mm² (Signal line) |
| 曲げサイクル数（接続割り当て） | 1500000 |
| ケーブル種別（略称）（接続割り当て） | PUR |
| ケーブル外径D（接続割り当て） | 8.5 mm ±0.2 mm |
| ハウジング材質（マスターケーブルデータ/接続データ） | PUR |
| 材料導体絶縁（接続割り当て） | PVC |
| 周囲温度（動作）（接続割り当て） | -40 °C ... 90 °C (cable, fixed installation) |
| 導体構造信号線（接続割り当て） | 19x 0.15 mm |
| センサー/アクチュエータ接続システム（主要コマーシャルデータ） | M12 socket |
| 絶縁体を含むコア径（接続割り当て） | 1.3 mm ±0.1 mm (Signal line) |
| 導体構造、電圧供給（接続割り当て） | 42x 0.15 mm |
| スロット/位置 = ピン = 導体の色（絶縁材） | 1 / 4 (A) = 1 = WH |
| 最小曲げ半径、固定設置（接続割り当て） | 7.5 x D |
| 最小曲げ半径、柔軟な設置（接続割り当て） | 10 x D |
| 最小曲げ半径、ドラッグチェーンアプリケーション（接続割り当て） | 10 x D |
| マスターケーブル側接点材質（マスターケーブルデータ/接続データ） | CU alloy |
| マスターケーブル側接触面材質（マスターケーブルデータ／接続データ） | Gold-plated |
| マスターケーブル側のコンタクトキャリアの材質（マスターケーブルデータ/接続データ） | PA |
製品説明
M23 connection female, angled, 12 poles, with 10 m main cable, Pin 9 and 10 linked
