RCK-TWUM/BL16+3/15,5PUR-U

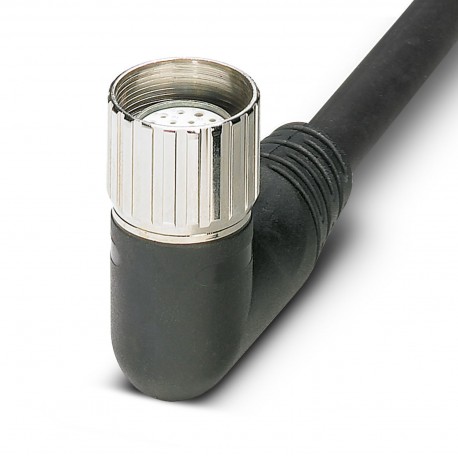

RCK-TWUM/BL16+3/15,5PUR-U 1511488 PHOENIX CONTACT Connector component
$0.00米ドル
4571 在庫あり
主な仕様
:60 V DC
シールド:no
ケーブルタイプ:PUR/PVC black [PUR]
応用:Sensor/actuator box
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 60 V DC | |
| シールド | no |
| ケーブルタイプ | PUR/PVC black [PUR] |
| 応用 | Sensor/actuator box |
| ヘッドデザイン | Socket |
| ケーブル長 | 15.5 m |
| ケーブル重量 | 183.7 kg/km |
| 製品タイプ | Master cable, assembled |
| 試験電圧 | 2000 V |
| UL AWMスタイル | 20549 (80°C/300 V) |
| 全体的なひねり | Wires twisted in layers |
| AWG信号線 | 20 |
| 記事の改訂 | 06 |
| 難燃性 | according to DIN EN 50265 |
| ヘッドねじの種類 | M23 |
| マテリアルハウジング | PUR |
| その他の抵抗 | Highly resistant to acids, alkaline solutions and solvents |
| 接続方法 | Fixed connection |
| ヘッドケーブル出口 | angled |
| 耐油性 | according to VDE 0472 Part 803 |
| 導体材料 | Bare Cu litz wires |
| 公称電圧UN | 48 V AC |
| 操作上の注意 | The master cable is earmarked for use on the sensor/actuator boxes with an M23 plug-in connection. |
| 単線、カラー | brown, blue, green/yellow, white, green, yellow, gray, pink, red, black, violet, gray/pink, red/blue, white/green, brown/green, white/yellow, yellow/brown, white/gray, gray/brown |
| 特別な特性 | Silicone-free |
| 寸法図 | |
| ポジション数 | 19 |
| 保護の程度 | IP65 |
| 外装シース、カラー | black RAL 9005 |
| 内鞘の厚さ | ≥ 0.15 mm |
| 公称電圧、ケーブル | 300 V |
| 外装材 | PUR |
| ステータス表示あり | No |
| 導体断面積 | 16x 0.5 mm² (Signal line) |
| ケーブル外径 | 10.50 mm ±0.2 mm |
| 厚さ、外皮 | ≥ 0.76 mm |
| 材質電線絶縁体 | PVC |
| 絶縁体を含む線径 | 1.5 mm ±0.1 mm (Signal line) |
| 周囲温度（動作） | -40 °C ... 90 °C (cable, fixed installation) |
| 導体構造信号線 | 28x 0.15 mm |
| 動的荷重容量（曲げ） | Max. bending cycles: 1500000, Bending radius: 10 x D, Traversing path: 2 m, Traversing rate: 2 m/s |
| マスターケーブル側接点材質 | CU alloy |
| 周囲温度（保管/輸送） | -5 °C ... 80 °C (for flexible installation) |
| 最小曲げ半径、固定設置 | 7.5 x D |
| 最小の曲げ半径、固定設置 | 79 mm |
| 最小曲げ半径、柔軟な設置 | 10 x D |
| 最小の曲げ半径、可動設置 | 105 mm |
| マスターケーブル側接触面材質 | gold-plated |
| マスターケーブル側のコンタクトキャリアの材質 | PA |
製品説明
M23 connection socket, angled, 19 poles, with 15.5 m main cable
