REL-FO/L-230AC/1X21

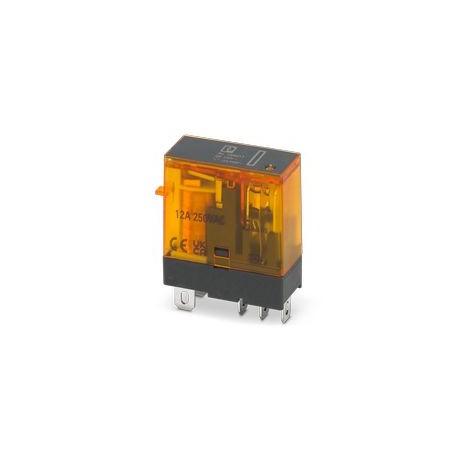

REL-FO/L-230AC/1X21 1308317 PHOENIX CONTACT Plug-in miniature relay, FASTON connection, 1 switch, status ind..
$3.72米ドル
2718 在庫あり
主な仕様
:360 W (30 V DC)
深さ:30 mm
幅:13 mm
身長:31.1 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 360 W (30 V DC) | |
| 深さ | 30 mm |
| 幅 | 13 mm |
| 身長 | 31.1 mm |
| 一般的な | Do not use to separate SELV/PELV circuits from other circuits, because safe isolation is not guaranteed. (applies to the optocoupler variants) |
| 高度 | ≤ 2000 m |
| 絶縁 | Basic insulation |
| リレータイプ | Electromechanical relay |
| 製品タイプ | Single relay |
| 動作モード | 100% operating factor |
| 製品ファミリー | ESSENTIAL edition |
| ステータス表示 | Yellow LED |
| コイル抵抗 | 24100 Ω ±10 % |
| 主電源周波数 | 50/60 Hz |
| 試験電圧（） | 1 kVrms(50 Hz, 1 min., open contact) |
| 接触材料 | AgSnO |
| ドライブ（極性） | non-polarized |
| 汚染度 | 3 |
| 接続方法 | FASTON connection |
| 断面積AWG | (converted acc. to IEC) |
| 取り付け位置 | any |
| ドライブと機能 | monostable |
| 入力電圧範囲 | 184 V AC ... 253 V AC |
| 定格サージ電圧 | 2.5 kV |
| 過電圧カテゴリー | II |
| 規格・規制 | IEC 61810-1 |
| 典型的な応答時間 | 2 ms ... 15 ms |
| 接点スイッチングタイプ | 1 changeover contact |
| 最大突入電流 | 24 A (20 ms, N/O contacts) |
| スイッチ接点の種類 | Single contact |
| 突入電流、最小 | 100 mA (5 V) |
| 機械の耐用年数 | approx. 3x 107cycles |
| 公称入力電圧 UN | 230 V AC |
| 定格絶縁電圧 | 250 V AC |
| 最大スイッチング電圧 | 250 V AC/DC |
| 最小スイッチング電圧 | 5 V (100 mA) |
| 典型的なリリース時間範囲 | 5 ms ... 20 ms |
| 連続電流の制限 | 12 A |
| UNでの標準入力電流 | 4.5 mA (50 Hz) |
| 保護等級（リレー） | RT II (Relay) |
| UNの入力電力損失 | 1 W |
| 試験電圧（巻線/接触） | 5 kVrms(50 Hz, 1 min., winding/contact) |
| 周囲温度（動作） | -40 °C ... 70 °C |
| 遮断定格（抵抗負荷）最大。 | 288 W (24 V DC) |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 保護等級（設置場所） | IP54 (Installation location) |
| 公称条件での最大消費電力 | 0.9 W |
製品説明
Plug-in miniature relay, FASTON connection, 1 changeover contact, status display: Yellow LED, Input voltage: 230 V AC
