REL-IR2/L-120AC/2X21

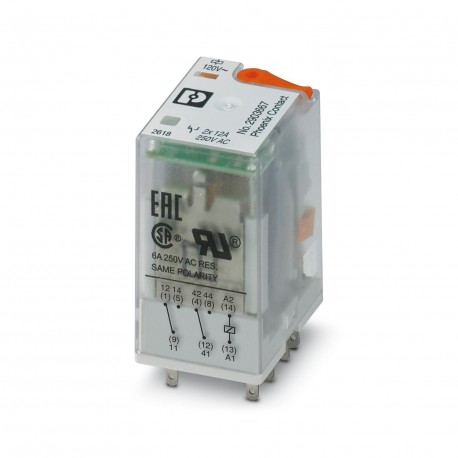

REL-IR2/L-120AC/2X21 2903667 PHOENIX CONTACT Single relay
$0.00米ドル
3989 在庫あり
主な仕様
:2 (Rated voltage of 400 V)
深さ:35.6 mm
幅:21.2 mm
身長:27.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 2 (Rated voltage of 400 V) | |
| 深さ | 35.6 mm |
| 幅 | 21.2 mm |
| 身長 | 27.5 mm |
| 絶縁 | Basic insulation |
| 製品タイプ | Single relay |
| 識別 | ISA-S71.04. G3 Harsh Group |
| 動作モード | 100% operating factor |
| ステータス表示 | LED (yellow) |
| 主電源周波数 | 50/60 Hz |
| 記事の改訂 | 02 |
| 接触材料 | AgNi |
| ドライブ（極性） | non-polarized |
| 汚染度 | 3 (Rated voltage of 230 V) |
| 接続方法 | Plug-in connection |
| 取り付け位置 | any |
| ドライブと機能 | monostable |
| 入力電圧範囲 | 93.6 V AC ... 165.6 V AC |
| 定格サージ電圧 | 4 kV |
| 保護の程度 | RT I |
| 過電圧カテゴリー | III |
| 規格・規制 | IEC 60664 |
| 典型的な応答時間 | 5 ms ... 15 ms (depending on phase relation) |
| 接点スイッチングタイプ | 2 changeover contacts |
| 最大突入電流 | 30 A (20 ms, N/O contacts) |
| 最小スイッチング電流 | 5 mA (at 24 V) |
| スイッチ接点の種類 | Single contact |
| 機械の耐用年数 | approx. 2x 107cycles |
| 電気の耐用年数 | see diagram |
| スイッチング容量最小。 | 0.12 W |
| 公称入力電圧 UN | 120 V AC |
| 定格絶縁電圧 | 250 V AC |
| 最大スイッチング電圧 | 250 V AC/DC |
| 最小スイッチング電圧 | 5 V (At 24 mA) |
| 典型的なリリース時間範囲 | 5 ms ... 20 ms (depending on phase relation) |
| 連続電流の制限 | 12 A |
| UNでの標準入力電流 | 13 mA |
| 最終データ管理日 | 02.05.2024 |
| UL 508に準拠したモーター負荷 | 1/2 HP, 240 V AC |
| 試験電圧（接触/接触） | 2.5 kVrms(50 Hz, 1 min., contact/contact) |
| 試験電圧（巻線/接触） | 2.5 kVrms(50 Hz, 1 min., winding/contact) |
| 周囲温度（動作） | -40 °C ... 55 °C |
| 遮断定格（抵抗負荷）最大。 | 288 W (at 24 V DC) |
| UNを基準とした入力電圧範囲 | see diagram |
| 周囲温度（保管/輸送） | -40 °C ... 85 °C |
| 公称条件での最大消費電力 | 1.56 W |
| 試験電圧（切替接点/切替接点） | 2.5 kVrms(50 Hz, 1 min., changeover contact/changeover contact) |
製品説明
Plug-in industrial relays with power contacts, 2 inverter contacts, test key, status LED, mechanical switching position indication, input voltage: 120 V AC
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
