REL-IR4/L-230AC/4X21AU

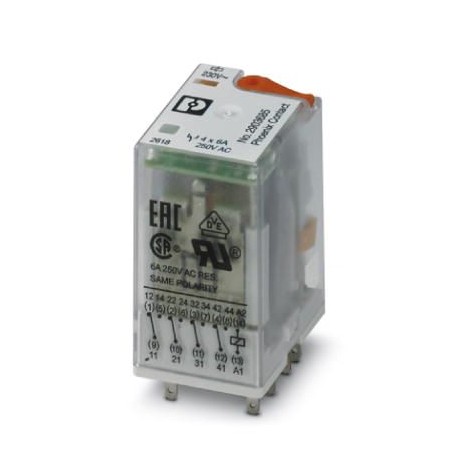

REL-IR4/L-230AC/4X21AU 2903685 PHOENIX CONTACT Single relay
$0.00米ドル
4588 在庫あり
主な仕様
GTIN:4046356758987
注文キー:2903685
（一般的な）:IEC 61810
（コイル側）:36 V DC
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356758987 |
| 注文キー | 2903685 |
| （一般的な） | IEC 61810 |
| （コイル側） | 36 V DC |
| カタログページ | Page 314 (C-5-2017) |
| 梱包単位 | 10 pc |
| （接触側） | 1 A (at 240 V, AC15) |
| 注記（コイル側） | If the specified maximum values for multi-layer contact relays are exceeded, the gold plating is destroyed. The maximum values of the power contact relay are then valid. This can result in a shorter service life than with a pure power contact. |
| 原産国 | PL (Poland) |
| 注記（接触面） | the following values are applicable if a gold layer is destroyed |
| 関税番号 | 85364900 |
| 断熱材（一般） | Basic insulation |
| 最小注文数量 | 10 pc |
| 接点タイプ（コイル側） | 4 PDTs |
| 深さ（主要な商業データ） | 35.6 mm |
| 幅（主要商業データ） | 21.2 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接点材質（コイル側） | AgNi, hard gold-plated |
| 高さ（主要商業データ） | 27.5 mm |
| 汚染度（一般） | 2 |
| 定格サージ電圧（一般） | 2.5 kV |
| 過電圧カテゴリー（一般） | II |
| 接点材質（接点側） | AgNi |
| 規格・規制（一般） | IEC 60664 |
| スイッチング容量（接触側） | 2 A (at 24 V, DC13) |
| 最大突入電流（コイル側） | 50 mA |
| 最小スイッチング電流（コイル側） | 2 mA (24 V DC) |
| 定格絶縁電圧（一般） | 250 V AC |
| スイッチ接点の種類（コイル側） | Single contact |
| ステータス表示（周囲条件） | Yellow LED |
| 開閉容量最小（コイル側） | 48 mW |
| 主電源周波数（周囲条件） | 50/60 Hz |
| 1個あたりの重量（梱包を除く） | 32.420 g |
| 最大突入電流（接触側） | 16 A (20 ms, N/O contact) |
| 最大スイッチング電圧（コイル側） | 30 V AC |
| 最小スイッチング電流（接点側） | 5 mA (at 24 V) |
| 最小スイッチング電圧（コイル側） | 2 V (At 24 mA) |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 連続電流制限（コイル側） | 50 mA |
| 最大スイッチング電圧（接触側） | 250 V AC/DC |
| 最小スイッチング電圧（接触側） | 5 V (At 24 mA) |
| 標準に準拠した接続（一般） | CSA |
| 連続電流の制限（接触側） | 6 A |
| 標準的な応答時間（周囲条件） | 5 ms ... 15 ms (depending on phase relation) |
| 周囲温度（動作）（寸法） | -40 °C ... 55 °C |
| 公称入力電圧 UN (周囲条件) | 230 V AC |
| 典型的な放出時間範囲（周囲条件） | 5 ms ... 20 ms (depending on phase relation) |
| UN（周囲条件）での標準入力電流 | 6.5 mA |
| 遮断定格（抵抗負荷）最大（コイル側） | 1.2 W (at 24 V DC) |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 遮断定格（抵抗負荷）最大（接触側） | 144 W (at 24 V DC) |
| 動作モード（接触側（金層が破壊されている側）） | 100% operating factor |
| UN（周囲条件）を基準とした入力電圧範囲 | see diagram |
| 正味重量（SAP）（接触面（金層が破壊されている面）） | 32.42 g |
| 取り付け位置（接触面（金層破壊）） | any |
| 公称条件（周囲条件）での消費電力 | 1.5 W |
| 保護等級（接触面（金層が破壊されている面）） | RT I |
| 試験電圧PDT/PDT（接触面（金層が破壊されている側）） | 2 kVrms(50 Hz, 1 min.) |
| 機械的寿命（接触面（金層が破壊されている）） | approx. 2x 107cycles |
| 電気的寿命（接触面（金層が破壊されている側）） | see diagram |
| 試験電圧リレー巻線/リレー接点（接触側（金層が破壊されている側）） | 2.5 kVrms(50 Hz, 1 min.) |
製品説明
Pluggable industrial relays with power contacts and additional hard gold, 4 switched contacts, test key, status LED, switching position indication, coil voltage: 230 V AC
