REL-MR-120AC/21HC/MS

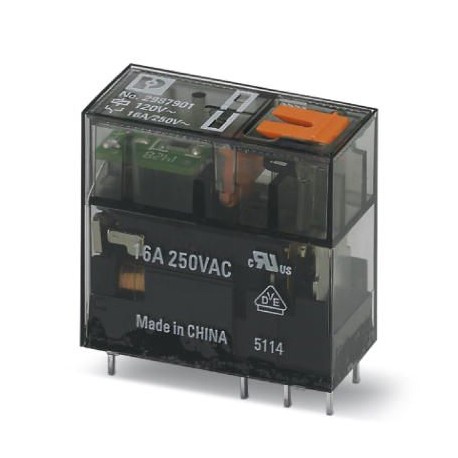

REL-MR-120AC/21HC/MS 2987901 PHOENIX CONTACT Single relay
$0.00米ドル
3933 在庫あり
主な仕様
GTIN:4046356481038
注文キー:2987901
（一般的な）:EN 50178
（コイル側）:1/2 HP, 240 V AC (N/C contact)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356481038 |
| 注文キー | 2987901 |
| （一般的な） | EN 50178 |
| （コイル側） | 1/2 HP, 240 V AC (N/C contact) |
| カタログページ | Page 306 (C-5-2017) |
| 梱包単位 | 10 pc |
| 原産国 | CN (China) |
| 関税番号 | 85364900 |
| 最小注文数量 | 10 pc |
| 接点タイプ（コイル側） | 1 PDT |
| 深さ（主要な商業データ） | 25 mm |
| 幅（主要商業データ） | 12.7 mm |
| （基準および規制） | No hazardous substances above threshold values |
| 接点材質（コイル側） | AgNi |
| 高さ（主要商業データ） | 29 mm |
| スイッチング容量（コイル側） | 2 A (at 24 V, DC13) |
| 正味重量（SAP）（接触側） | 17.58 g |
| 規格・規制（一般） | EN 61810-1 |
| 最大突入電流（コイル側） | 32 A (20 ms) |
| 最小スイッチング電流（コイル側） | 10 mA (at 12 V) |
| スイッチ接点の種類（コイル側） | Single contact |
| 主電源周波数（周囲条件） | 50/60 Hz |
| 1個あたりの重量（梱包を除く） | 17.580 g |
| 最大スイッチング電圧（コイル側） | 250 V AC/DC |
| 最小スイッチング電圧（コイル側） | 12 V (at 10 mA) |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 機械的寿命（接触側） | 5x 106cycles |
| 連続電流制限（コイル側） | 16 A |
| 耐用年数、電気的（接触側） | see diagram |
| 標準に準拠した接続（一般） | CUL |
| UL 508準拠のモーター負荷（コイル側） | 1/2 HP, 120 V AC (N/O contact) |
| 標準的な応答時間（周囲条件） | 3 ms ... 12 ms (depending on phase relation) |
| 周囲温度（動作）（寸法） | -40 °C ... 70 °C |
| 公称入力電圧 UN (周囲条件) | 120 V AC |
| 典型的な放出時間範囲（周囲条件） | 2 ms ... 8 ms (depending on phase relation) |
| UN（周囲条件）での標準入力電流 | 7 mA |
| 遮断定格（抵抗負荷）最大（コイル側） | 4000 VA (for 250 V AC) |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 試験電圧リレー巻線/リレー接点（接点側） | 5 kV AC (50 Hz, 1 min.) |
| 公称条件（周囲条件）での消費電力 | 0.84 W |
製品説明
Plug-in miniature relay, with power contact, 1 switched contact, check button, mechanical display of switching position, status LED, input voltage 120 V AC
